电机控制用VFD-TH电气防护外壳结构

　　在工业传动控制场景里，这类VFD配套电气外壳的核心作用，是为电机变频驱动核心板件、接线端子、散热连接组件提供可靠的物理防护，隔绝车间内的金属粉尘、切削液飞溅、潮湿空气对内部电控元件的侵蚀，同时兼顾安装适配性与后期运维的操作便利性。从实际产线应用来看，这类外壳多用于机床主轴驱动、输送线电机调速、风机水泵变频控制等场景的VFD单元外置安装，部分工况下也会嵌入设备电控柜的预留安装位，作为独立的驱动模块防护结构使用。

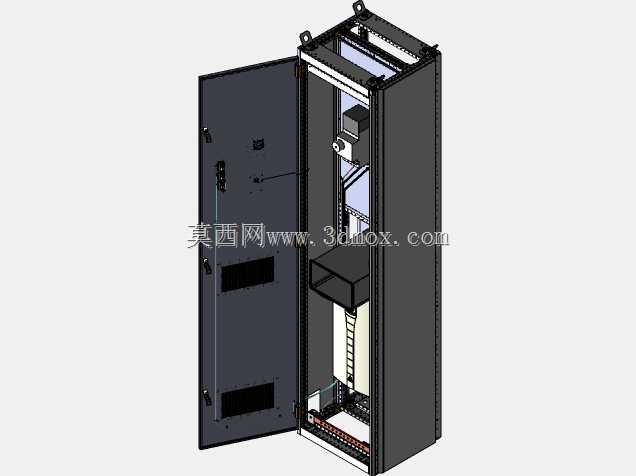

　　设计这类外壳时，首先要考量的是安装边界的适配性，外壳整体采用框式承托结构，中部预留的方形通腔并非冗余设计，而是对应VFD模块的散热鳍片穿出位，让核心发热区域可以直接和外部空气流通，避免封闭壳体导致的热量积聚，同时壳体的侧壁做了加厚承托边，用来承托VFD主体的安装固定孔位，安装时不需要额外做转接支架，直接通过壳体侧边的预留安装耳就能固定在电控柜安装梁或者设备机架上，安装孔位的间距匹配主流VFD产品的通用安装尺寸，能覆盖同功率段多数品牌变频驱动模块的安装需求。

　　从结构细节来看，外壳的边角都做了圆弧过渡处理，不是单纯的外观优化，而是为了避免安装运维过程中尖锐边角划伤操作人员，同时也能减少壳体冲压成型时的应力集中问题，提升壳体整体的抗形变能力，在车间设备运行产生持续振动的工况下，不会因为长期应力积累出现壳体开裂、固定位松脱的问题。壳体的侧边预留了接线槽位的避让缺口，对应VFD模块的动力线、控制线进出位置，安装时线缆可以直接顺着缺口接入端子排，不需要在壳体上额外开孔做现场改造，缺口边缘做了翻边处理，避免锋利的板材边缘割破线缆绝缘层，造成短路隐患。

　　实际选型使用时，这类外壳的防护等级可以满足IP54的基础要求，配合壳体接缝处的密封胶条安装位，能够阻挡绝大多数车间环境下的粉尘侵入，同时可以应对日常清洁时的低压水溅，完全适配常规机加工车间、装配产线、物流输送线的工况环境。外壳的材质选用常规冷轧钢板冲压成型，表面做静电喷塑处理，兼顾结构强度与耐腐蚀性能，在没有强腐蚀介质的普通工业环境下，使用寿命可以匹配VFD模块的全生命周期，不需要中途更换防护壳体。

　　从结构设计的逻辑来看，这款外壳没有做多余的异形结构，整体造型方正简洁，一方面是为了降低冲压加工的模具复杂度，控制生产制造成本，另一方面方正的外形更利于在电控柜内紧凑排布，多个同类型VFD模块并排安装时，壳体之间可以紧密贴合，不会因为异形凸起浪费柜内安装空间，提升电控柜内部的空间利用率。壳体下部的延伸结构是专门的接线端子防护区，将动力接线端和控制接线端完全罩在壳体内部，避免运维过程中误触带电端子造成安全事故，同时这个区域的盖板做了快拆结构设计，不需要完全拆下整个外壳就能完成接线调试、端子紧固的日常运维操作，大幅降低后期维护的操作难度。

　　考虑到不同工况的安装需求，壳体背部预留了导轨安装的卡扣位，既可以通过螺丝直接固定在安装板上，也可以卡扣安装在标准DIN导轨上，适配不同的电控柜安装习惯，不需要额外定制安装附件。壳体的整体壁厚经过核算，在保证结构强度足以承托VFD模块重量、承受安装锁紧力的前提下，尽可能做了轻量化处理，不会给安装梁或者导轨造成额外的承重负担，同时也能减少材料消耗。在散热设计上，除了中部预留的散热通腔，壳体的上下边缘都预留了对流通风的缝隙，当VFD模块运行产生热量时，空气可以顺着下部缝隙进入，带走热量后从上部缝隙排出，形成自然对流散热通道，在不需要额外加装散热风扇的前提下，就能满足常规功率VFD模块的散热需求，降低整体系统的复杂度与故障点。
