单管卡接式型材连接固定构件

　　这款单管卡接构件在工业现场的应用场景十分广泛，小到设备内部的气路管线排布固定，大到轻型框架的辅助定位连接，都能看到这类结构的身影。日常做设备改造时，经常会遇到需要在现有型材框架上加装单根管路的需求，焊接固定不仅会破坏原有型材的表面防腐层，后期调整位置也十分麻烦，用这类卡接构件就能实现无焊接装配，拆装调整都不需要动用动火设备，现场施工效率能提升不少。从实际使用的角度看，这个构件的核心功能是实现单根圆管与矩形型材的快速卡接固定，不需要额外打孔攻丝，依靠构件自身的卡爪结构就能抱紧型材侧边，同时另一侧的圆弧卡槽刚好适配对应外径的圆管，装配时只需要将卡爪对准型材的安装边卡入，再将圆管压入卡槽即可完成固定，整个过程不需要复杂工具，

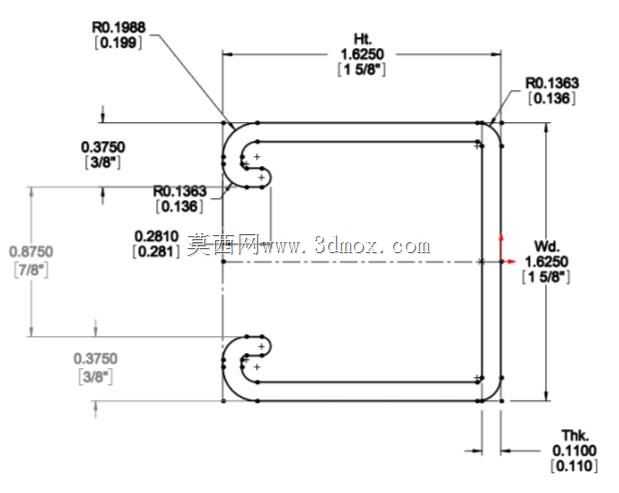

　　单人就能完成操作。设计这款构件的时候，首先要考虑的就是卡接的可靠性，卡爪位置的圆角设计不是随意设定的，R0.1363的内圆角刚好匹配常用矩形型材的侧边圆角半径，卡入后不会出现应力集中的问题，同时卡爪的开口尺寸0.2810是经过反复校核的，既要保证卡入时的顺畅度，又要保证卡入后有足够的抱紧力，不会因为设备运行的振动出现松脱。构件的整体长度方向尺寸控制在1.6250，宽度方向的安装边界不会超出型材的侧边宽度，安装后不会和相邻的其他构件产生干涉，厚度0.1100的设定兼顾了结构强度和轻量化需求，太薄的话长期受力容易出现塑性变形，太厚则会增加不必要的材料成本，同时也会占用过多的安装空间。卡槽位置的R0.

　　1988圆弧是适配对应外径圆管的关键尺寸，这个尺寸的公差控制在±0.001范围内，圆弧和圆管的贴合面积能达到80%以上，固定后圆管不会出现径向窜动，卡槽入口处的0.3750导向尺寸设计，能让圆管压入时自动对中，不需要反复调整位置，降低现场装配的难度。在实际选型使用时，需要注意安装边界的匹配，这款构件适配的矩形型材侧边厚度是固定的，卡爪的卡入深度0.1363刚好对应型材的侧边厚度，安装前要确认型材的尺寸参数是否匹配，避免出现卡接过松或者无法卡入的问题。另外构件的边角位置都做了圆角处理，没有尖锐的毛刺，装配时不会划伤操作人员的手部，也不会损坏管线的外层保护套。做三维建模的时候，这类构件的尺寸标注要重点关注卡接配合面的公差，

　　因为卡接结构属于过盈配合的一种，尺寸偏差过大会直接影响装配效果，建模时要把卡爪的弹性变形量考虑进去，预留出合理的装配间隙，同时要做干涉检查，确保卡入过程中不会出现结构干涉。在轻型输送线的侧边布线场景中，这类构件的使用量很大，沿着型材框架每隔一段距离安装一个，就能把气路或者电路的保护管牢牢固定在型材侧边，管线排布整齐美观，后期维护时拆卸也很方便，不需要破坏原有结构。还有一些小型设备的外罩安装，也会用到这类构件作为辅助固定件，配合快拆螺丝就能实现外罩的快速拆装，设备检修时能节省不少时间。从结构受力的角度看，这款构件的受力主要集中在卡爪和卡槽的连接位置，设计时通过圆弧过渡减少了应力集中点，长期使用下不容易出现断裂失效的问题，材质选用常用的冷轧钢板冲压成型就能满足强度要求，表面做镀锌处理后能适应一般工业环境的防腐蚀需求，不需要做额外的表面处理就能直接使用。
