差速器壳体齿轮传动组件三维结构设计

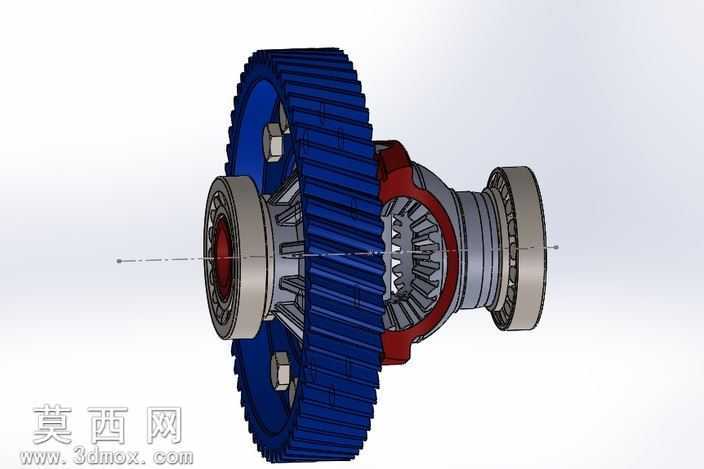

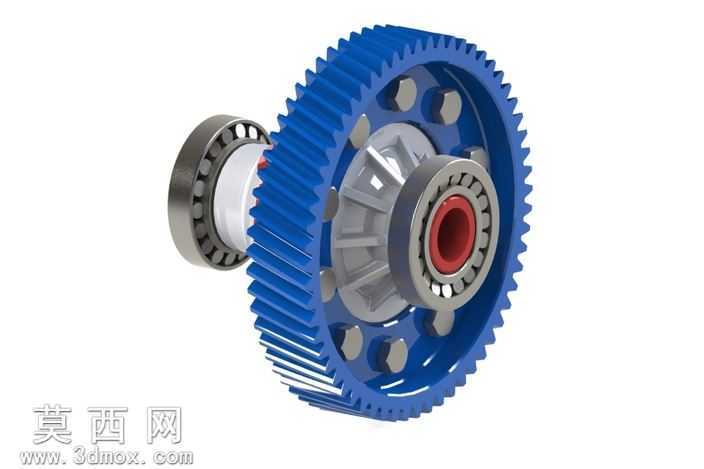

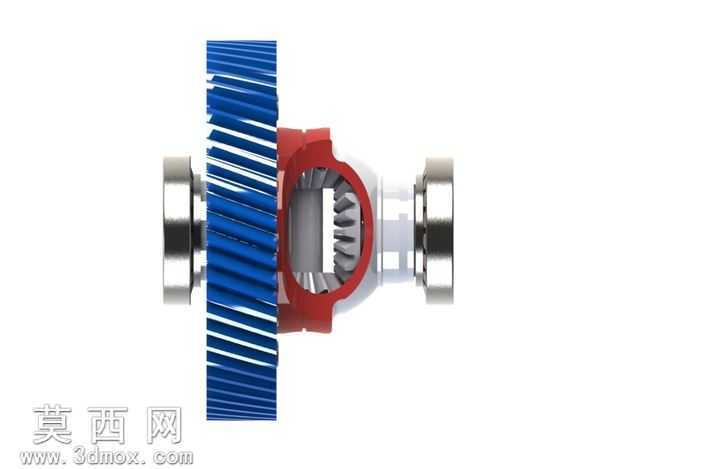

本作品为差速器传动组件的三维建模设计，整体围绕差速器核心功能需求展开结构搭建，建模过程中严格遵循机械传动的设计规范，对每一处配合结构都做了精准的尺寸约束。首先从核心的蓝色大齿圈开始建模，齿形部分采用渐开线齿廓参数化绘制，保证齿距、齿高、模数等参数完全符合传动啮合要求，齿圈外侧的轮齿均匀排布，内侧设置有多个均匀分布的定位凸台，用于和内部的差速壳体实现周向固定，传递输入转矩。内部的差速壳体采用辐条式轻量化结构设计，在保证结构强度的前提下尽可能减少不必要的材料冗余，壳体上预留有行星齿轮轴的安装孔位，孔位的同轴度、位置度公差都在建模时做了严格约束，确保后续行星齿轮装配后能够灵活转动。与齿圈配合的轴承组件做了精细化建模，轴承内圈、外圈、滚动体、保持架都单独构建模型，滚动体均匀排布在滚道内，还原了真实轴承的装配关系，轴承与壳体、齿圈的配合面都设置了合理的装配间隙，符合实际机械装配的公差要求。输出端的轴套部分做了阶梯轴结构设计，不同轴段分别对应轴承内圈配合、密封件安装、外接传动部件连接的功能需求，轴端的红色密封件位置也做了明确的结构示意，还原差速器的密封防护结构。材质渲染方面，齿圈部分赋予蓝色工程塑料质感的材质，模拟轻量化差速器常用的高强度复合材料外观，内部壳体、轴承、轴件部分赋予金属材质，其中轴承滚动体做了高亮金属质感处理，区分不同零部件的材质属性，整体渲染效果清晰展现各部件的层次关系。设计思路上完全围绕差速器转矩分配的核心功能，确保两侧输出轴能够在车辆转向等工况下实现不同转速的转动，同时保证输入转矩能够稳定传递到两侧车轮，所有结构的排布都兼顾了传动效率、结构强度与装配便利性，各部件之间不存在结构干涉，装配关系完全符合真实差速器的工作原理，能够直观展现差速器内部的传动逻辑与结构组成。
