带内花键结构的斜齿螺旋齿轮

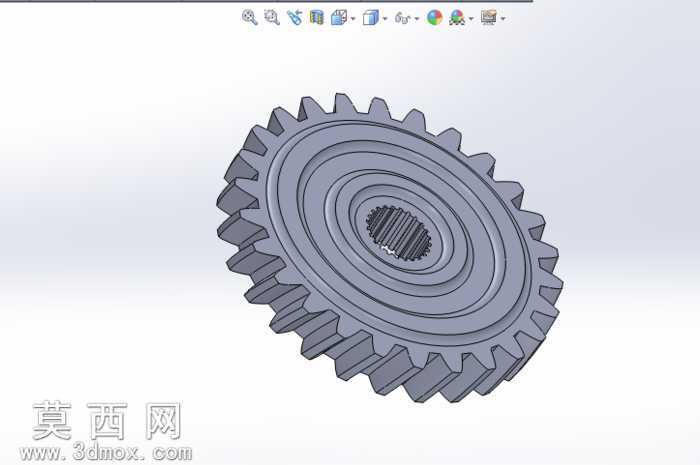

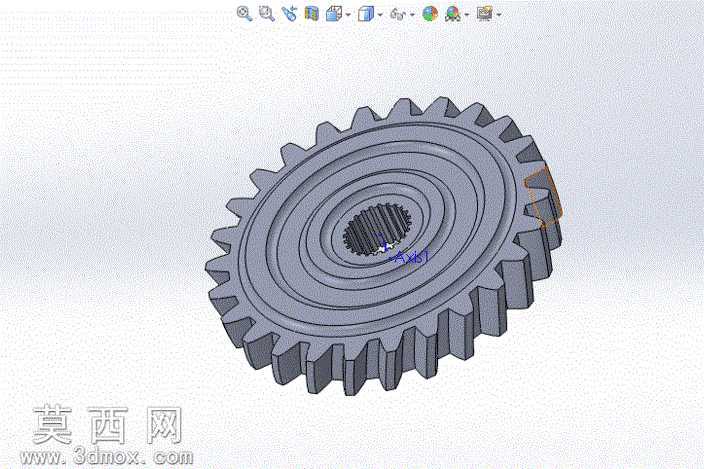

本螺旋齿轮采用三维参数化建模方式完成整体结构设计，建模过程中先以齿轮啮合原理为基础，通过渐开线齿廓方程计算齿形关键坐标点，精准绘制单个轮齿的截面轮廓，再通过螺旋扫掠特征生成带螺旋角的轮齿实体，阵列后完成外齿圈的整体构建。模型中心区域设计有内花键结构，建模时先确定花键的模数、齿数、压力角等核心参数，绘制内花键的齿形轮廓后通过拉伸切除生成配合结构，可与对应规格的花键轴实现周向固定与扭矩传递。齿轮主体设置有多级环形台阶结构，不同台阶的直径、厚度均经过参数化约束，既可以满足齿轮装配时的轴向定位需求，也能在保证结构强度的前提下合理控制零件整体重量，减少不必要的材料消耗。轮齿部分做了合理的齿顶倒角与齿根过渡圆角处理，建模时通过圆角特征完成细节优化，可有效降低实际加工与使用过程中的应力集中问题，提升轮齿的抗冲击能力与疲劳寿命。模型整体采用金属材质渲染，赋予了均匀的哑光钢材质感，表面设置了细微的机加工纹理效果，还原真实机械零件的加工表面状态，渲染过程中通过调整环境光与漫反射参数，清晰展现齿轮的层级结构、轮齿的螺旋走向以及内花键的齿形细节，各结构之间的衔接过渡自然，无建模破面、特征重叠等问题，所有尺寸参数均符合通用机械传动的设计规范，可直接用于传动机构的装配验证、运动仿真演示，也可作为机械设计教学、齿轮结构认知的参考模型，能够直观展现螺旋齿轮与内花键组合结构的设计特点与装配逻辑。
