传统三角槽V型夹紧工装组件设计

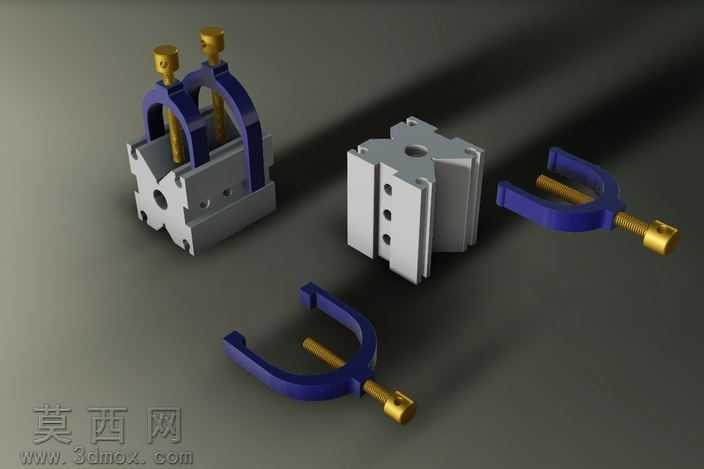

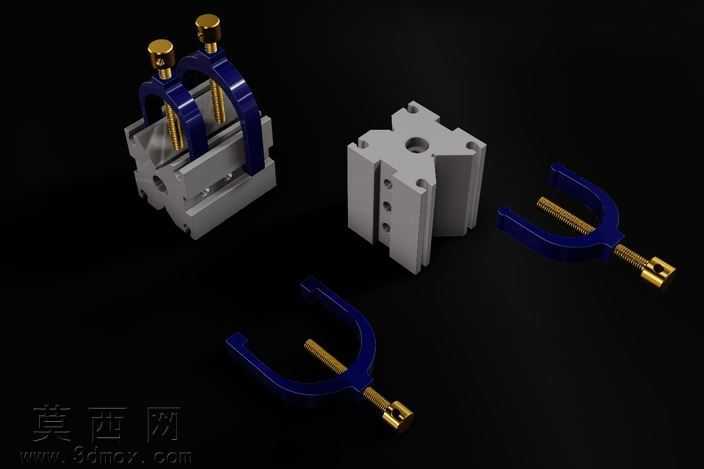

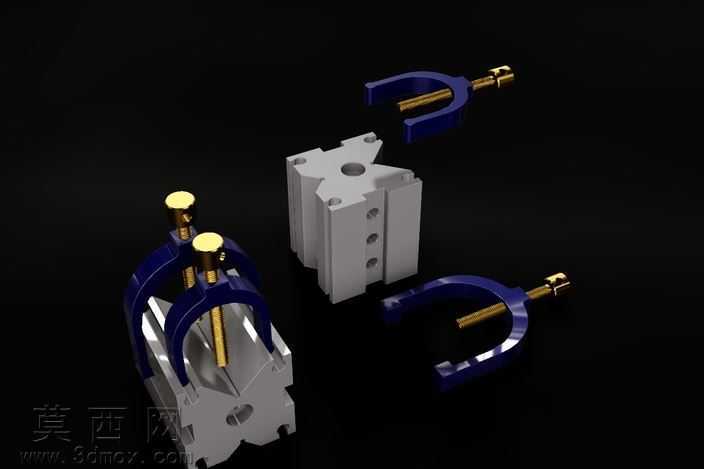

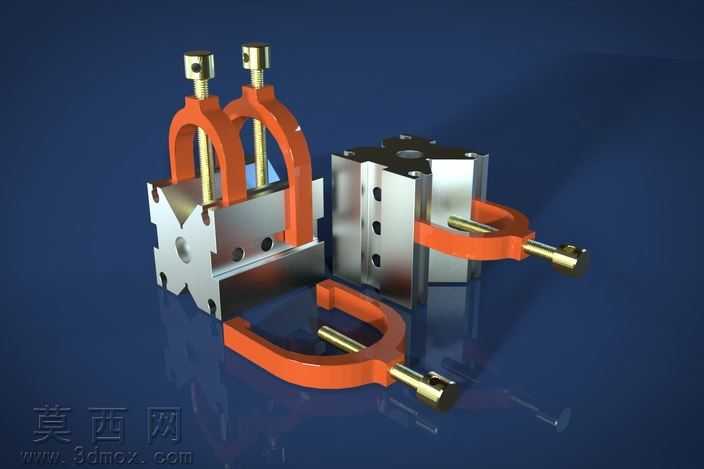

本作品为传统三角槽结构的V型夹紧工装组件，采用三维参数化建模方式完成全零件设计与整体装配，完整还原了经典机加工工装的结构细节与功能逻辑。建模过程中首先完成核心V型基准块的构建，精准绘制90度夹角的三角定位槽，在块体上预留螺栓过孔、定位销孔与安装基准面，保证块体的定位精度与安装适配性，所有孔位的位置度、同轴度参数均按照机械加工工装的通用公差标准设定，确保模型可直接对接生产加工的参数校验需求。随后完成弓形夹架、压紧螺杆、调节旋钮等配套零件的建模，弓形夹架采用弧形过渡的框型结构，兼顾结构强度与操作空间，压紧螺杆的螺纹特征采用真实螺旋扫描生成，还原梯形传动螺纹的牙型细节，顶端的调节旋钮做了滚花防滑纹理设计，提升模型的真实感与细节完成度。材质与渲染环节，针对不同零件的实际使用材质做了区分设置：V型基准块采用灰铸铁材质，调整材质的漫反射粗糙度与金属灰度，还原铸铁件哑光、略带细微铸造纹理的表面质感；弓形夹架采用45号钢表面发蓝处理的材质效果，呈现深蓝色哑光金属质感，还原工装表面防锈处理后的真实视觉效果；压紧螺杆与调节旋钮采用黄铜材质，调整金属反射率与暖金色色调，区分不同功能零件的材质差异，同时通过环境光遮蔽、全局光照的渲染参数调整，让零件装配的贴合缝隙、边角倒角的光影过渡自然真实，清晰展现各零件的装配关系与结构层次。设计思路上遵循传统机加工工装的实用化逻辑，整套组件包含双螺栓压紧式V夹、单螺杆侧推式V夹、独立V型定位块等不同结构形式，可适配不同直径的轴类、套类零件的装夹定位需求，既可以配合机床工作台完成零件加工时的定位压紧，也可作为检验工装完成轴类零件的径向圆跳动等形位公差检测。建模时对所有活动配合部位做了间隙预留，比如螺杆与夹架的螺纹配合间隙、夹架开合的活动空间都按照实际装配公差设置，避免模型出现装配干涉问题，同时对零件的所有锐边做了0.2-0.5mm的倒角处理，还原实际机加工零件的工艺细节，避免模型出现不符合生产实际的尖锐棱角。整套模型结构完整，零件间的装配逻辑清晰，既还原了传统三角槽V型夹紧工装的经典结构，也通过精细化的建模与渲染处理，完整展现了工装的功能特点与材质质感，可作为机械工装设计的参考案例，也可用于机械加工教学的演示素材。
