工业级省力剪切钳三维建模作品

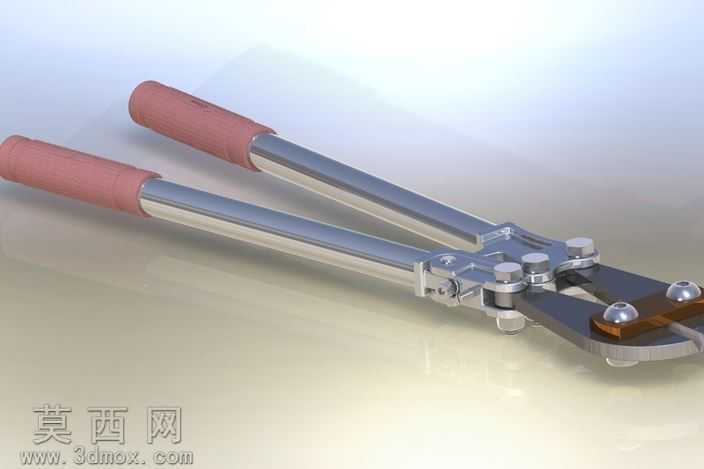

本作品为工业剪切钳的三维建模成果，建模过程围绕实物的功能结构与外观质感展开，完整还原了重型剪切钳的全部细节特征。建模初期先梳理剪切钳的整体结构逻辑，将整体拆分为钳头剪切组件、铰接联动结构、加长力臂杆、防滑握持手柄四个核心模块，采用自下而上的建模思路，先完成单个标准件的建模，再逐步完成整体装配，确保各部件的装配间隙、活动行程完全符合真实五金工具的物理逻辑。钳头部分重点还原了高硬度合金钢刃口的结构特征，对刃口的剪切咬合面、螺栓紧固结构、压板定位结构都做了精细化建模，每一处紧固螺栓的头部特征、垫片的厚度、铰接轴的配合间隙都严格参照实物比例设置，确保模型可直接用于结构验证与装配模拟。力臂部分采用金属长杆结构，建模时还原了金属杆的圆柱度特征、杆身与钳头连接段的缩径结构、表面的细微拉丝纹理走向，材质渲染阶段为金属杆赋予了镀铬金属材质，调整了反射粗糙度与环境贴图的映射角度，还原出五金工具金属部件冷冽的哑光金属质感，既体现金属的硬度感，又避免过度镜面反射带来的失真问题。手柄部分采用橡塑防滑握套结构，建模时还原了握套的人体工学弧度，表面做了细微的防滑纹理处理，材质上赋予了软质橡塑材质，调整了材质的漫反射颜色为暗棕红色，设置了合适的凹凸贴图与粗糙度参数，还原橡塑握套的磨砂防滑触感，与金属部件形成明确的材质区分。铰接联动结构是本模型的设计重点，建模时严格按照杠杆省力原理设置各铰接点的位置比例，还原了多螺栓紧固的钳头夹板结构，确保模型的活动逻辑与真实剪切钳完全一致，可模拟钳头开合的完整动作。渲染阶段采用了柔和的工作室布光方案，主光源从侧上方打亮模型整体，突出金属杆的反光层次与钳头的结构轮廓，辅光源补全暗部细节，避免铰接结构处出现死黑，背景采用浅渐变的中性色背景，将视觉焦点完全集中在剪切钳本身，既清晰展示了产品的结构细节，又呈现出工业五金产品的质感。整个建模过程兼顾了结构准确性与外观写实性，模型的各部件比例协调，细节丰富，可用于五金产品展示、工具类场景搭建、结构原理演示等多种用途。
