挠性联轴器acople灵活结构设计

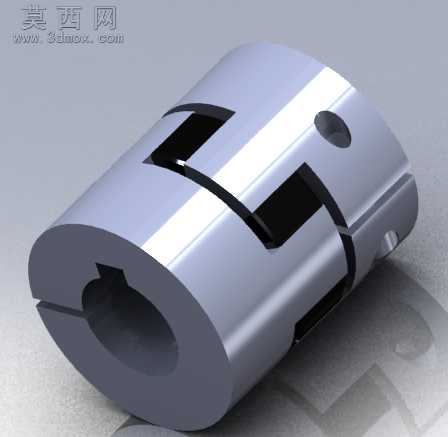

本作品为挠性联轴器的三维结构设计，建模阶段严格遵循机械传动件的设计规范，以轴连接的同轴度补偿需求为核心设计出发点，精准还原了挠性联轴器的典型结构特征。模型采用金属质感的材质渲染方案，模拟45号钢调质处理后的金属表面光泽，通过光影层次凸显零件的机加工质感，端面的夹紧开槽、周向的定位孔、中间的挠性变形槽结构都做了精细化的建模处理，所有棱边都添加了符合机加工工艺的微小倒角，避免出现不符合实际生产的尖锐棱角，让模型视觉效果更贴近真实工业零件。结构设计上，该联轴器采用夹紧式轴孔固定结构，一端的开口开槽配合锁紧结构可以实现与传动轴的无间隙抱紧，保证扭矩传递过程中不会出现轴孔打滑的问题；中间的交错挠性槽结构是该零件的核心功能设计，这类开槽结构可以在两连接轴存在微小径向偏差、角向偏差或者轴向窜动时，通过槽位的微小弹性变形补偿安装误差，避免刚性连接带来的额外附加载荷，有效保护传动轴与配套的动力部件，降低传动系统的振动与噪音。设计过程中充分考虑了零件的加工可行性，所有结构特征都可以通过数控铣削加工完成，轴孔、定位孔的尺寸公差参考通用机械传动件的配合标准设定，既保证装配时的便利性，又能满足工作状态下的扭矩传递需求。模型的细节处理到位，端面的夹紧缝、挠性槽的内壁、定位孔的边缘都做了对应的工艺细节还原，渲染时采用工业产品常用的柔光布光方案，突出金属零件的厚重质感与精密加工的细节特征，完整呈现了挠性联轴器的结构特点与功能设计逻辑，可用于机械传动系统的结构展示、装配模拟以及相关的机械设计教学参考。
