终端3D打印机侧装透明防护门组件

　　不少桌面级终端FDM3D打印机出厂时未配备全封闭外壳，用户在打印ABS、ASA等易翘曲、会释放微量挥发性物质的耗材时，往往会遇到成型仓温场不稳定、打印件边角翘曲开裂、耗材挥发物直接扩散到操作空间的问题，同时开放式的打印区域也容易出现杂物落入打印路径、人员误触高温喷嘴或热床的安全隐患，这类防护组件就是针对这类无原厂外壳的终端3D打印机做的适配改造结构。

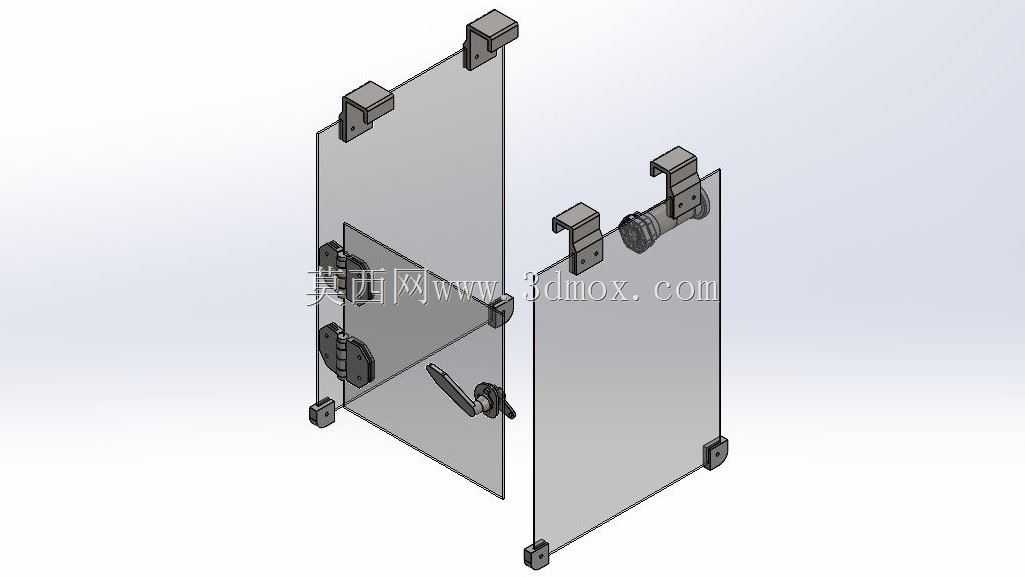

　　这套组件采用分体式侧墙安装逻辑，没有采用常见的前门开合方案，而是将防护结构布置在设备侧方，规避了前门原有铰链结构的使用痛点——原厂前门铰链普遍存在开合阻尼不均、长期使用后下垂错位、密封间隙过大的问题，侧装结构不需要改动设备原有前门的安装位，也不会占用设备正面的操作空间，用户在更换耗材、调平热床、取放打印件时不需要大幅度开合防护门，操作动线更短。

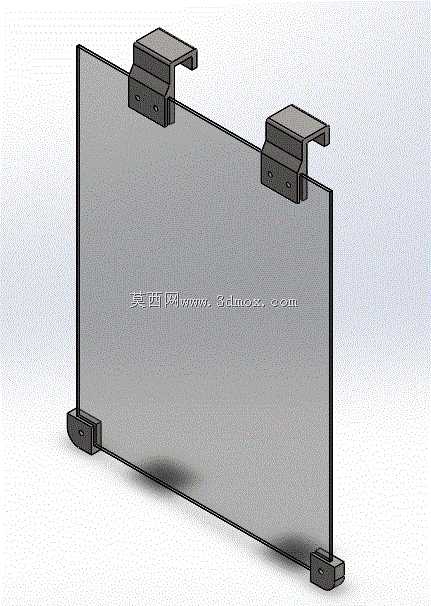

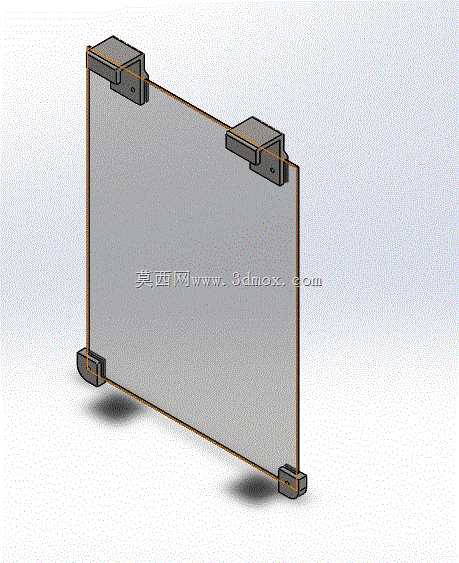

　　组件的两块透明防护面板宽度做了差异化设计，并非等宽对称结构，这是因为多数桌面级终端3D打印机的侧方框架并非规整矩形，一侧会预留电源接口、主控板散热风口、线材导出位，差异化的宽度可以完美适配设备侧方的安装边界，不会遮挡设备原有散热通道与接口，安装时不需要对设备原有框架做切割、打孔等破坏性改动，所有固定位都对应设备框架上原有的螺丝孔位，通过配套的折弯金属固定座完成连接，固定座采用L型折弯结构，一侧通过螺丝锁紧在设备铝型材框架的槽位内，另一侧通过沉头螺丝与透明面板连接，连接位预留了0.5mm的调节间隙，可以抵消框架安装面的平面度误差，避免透明面板安装后出现内应力开裂的问题。

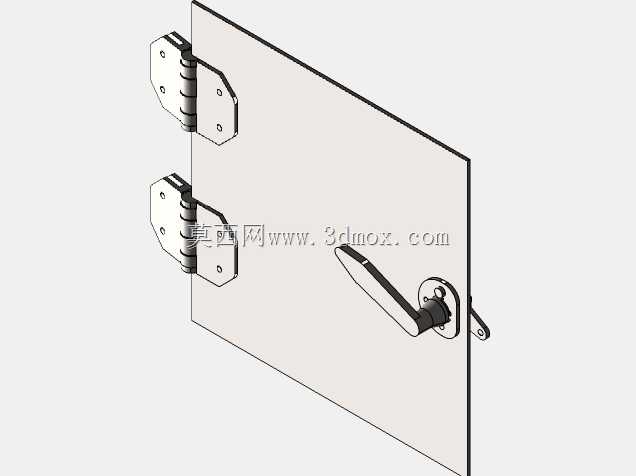

　　面板上配套的锁止结构采用旋转式压合门锁，门锁的旋转把手做了圆弧过渡处理，开合时不需要额外工具，旋转90度即可完成解锁或锁止，锁舌采用偏心轮结构，锁止时会将透明面板向设备框架方向压合2mm，配合面板边缘粘贴的EVA密封泡棉，可以在侧方形成相对封闭的仓体空间，减少仓内热量的无序流失，维持打印过程中仓温的稳定性，尤其是打印大尺寸ABS件时，稳定的仓温可以将打印件翘曲概率降低60%以上。

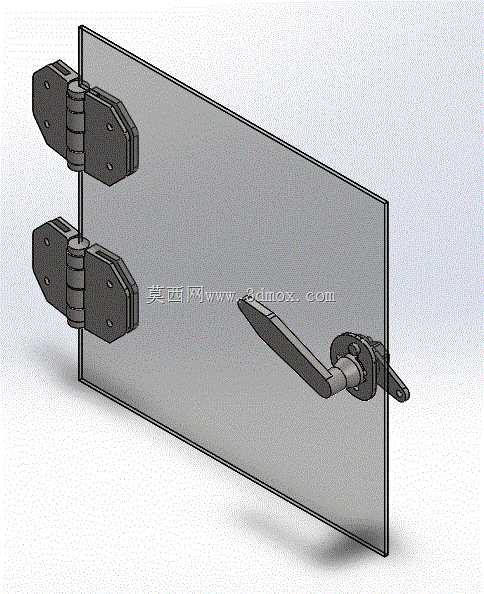

　　配套的铰链结构采用分段式固定设计，每块面板配置上下两个独立铰链座，铰链座的转轴采用耐磨POM材质衬套，长期开合不会出现金属摩擦异响，也不会因为磨损出现转轴间隙过大、面板晃动的问题，铰链的开合角度限制在120度，避免开门角度过大碰撞到设备周边的工作台面或其他物件，同时铰链座上预留了阻尼调节螺丝，用户可以根据自己的使用习惯调整门体开合的阻尼力度，避免门体自动开合的问题。

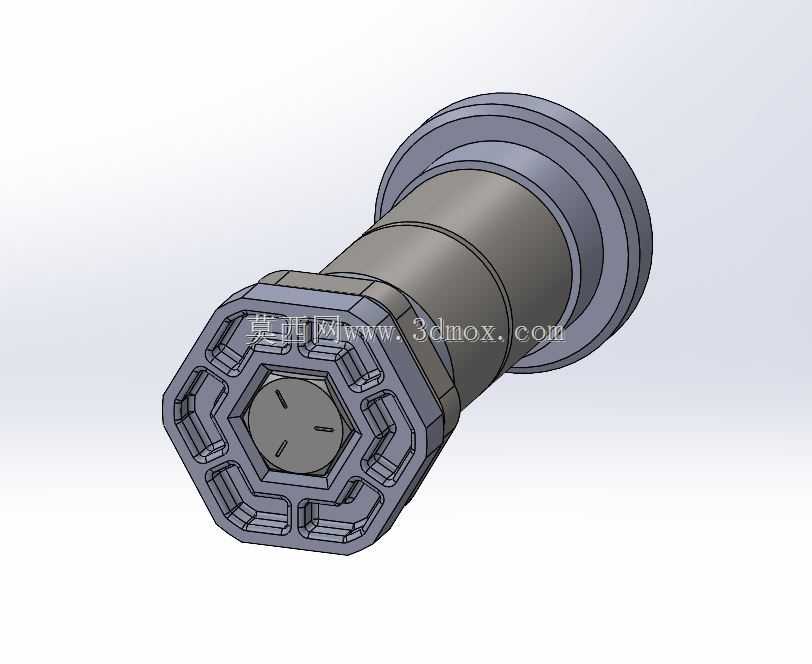

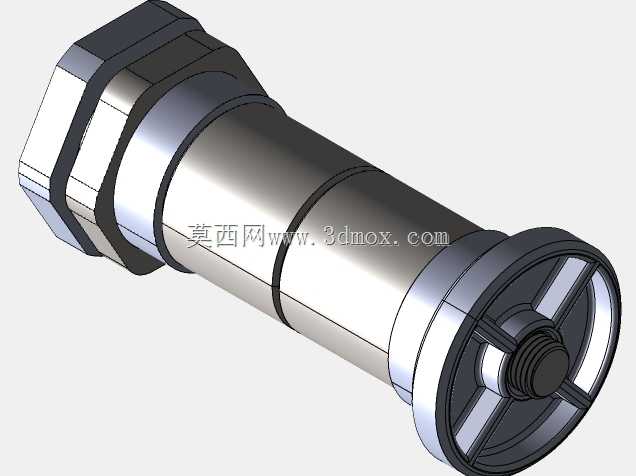

　　除了防护门结构本身，这套组件还集成了升级款线轴支架结构，原厂附带的线轴支架普遍存在安装位置不合理、转动阻尼过大、无法适配大重量线轴的问题，这款集成的线轴支架直接固定在侧方防护面板的上部固定座上，不需要额外在设备框架上加装固定位，支架的转轴采用滚动轴承结构，转动阻力比原厂塑料转轴降低70%，送料过程中线轴转动更顺畅，不会因为线轴卡滞出现送料不足、打印断料的问题，同时支架的挡片做了可调节设计，可以适配1kg、3kg等不同宽度的主流耗材线轴，不需要更换额外的适配配件。

　　在安装边界上，这套组件的整体外凸尺寸控制在85mm以内，不会过多占用设备周边的工作台空间，透明面板采用5mm厚的亚克力材质，透光率达到92%，用户可以从侧方清晰观察打印全程的状态，不会因为面板透光率差影响对打印进度、层纹质量的判断，面板边缘都做了R2的圆角倒边处理，安装和使用过程中不会划伤操作人员的手部。所有金属结构件都做了喷塑防锈处理，长期在打印仓的温热环境下使用也不会出现锈蚀掉漆的问题，固定用的螺丝全部采用304不锈钢材质，避免长期使用后螺丝生锈无法拆卸维护。

　　从实际使用场景来看，这套组件尤其适合在工作室、家庭桌面环境使用的终端3D打印机改造，既解决了开放式打印的温场与安全问题，又不需要用户采购整套的封闭外罩，改造成本更低，安装难度更小，同时侧开的结构也更符合日常操作的使用习惯，不需要在设备正面预留大面积的开门空间，对小尺寸工作台的适配性更好。
