双轴线性运动龙门式力学测试平台结构

　　这套龙门式双轴运动结构，最初的设计出发点是面向小载荷平面力学特性测试场景搭建，可适配材料表面摩擦系数测试、微小构件往复加载疲劳测试、平面点位定位精度验证等多类实验需求，整体框架采用标准铝型材拼接搭建，在保证结构刚性的同时预留了充足的改装拓展空间，不需要额外定制异型结构件就能完成基础组装，对于实验室快速搭建测试台、小型非标设备开发阶段的原理验证都有很高的适配性。

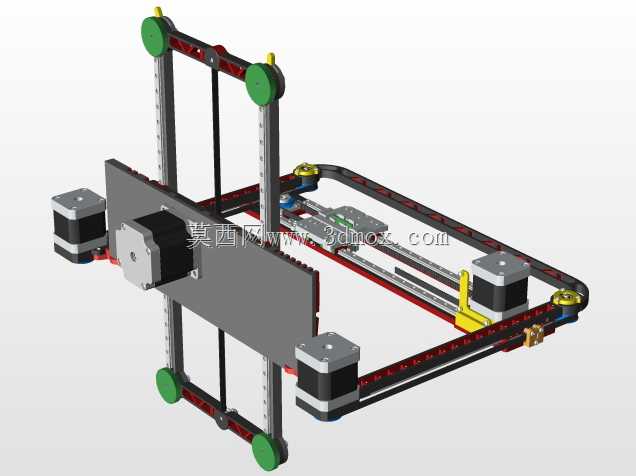

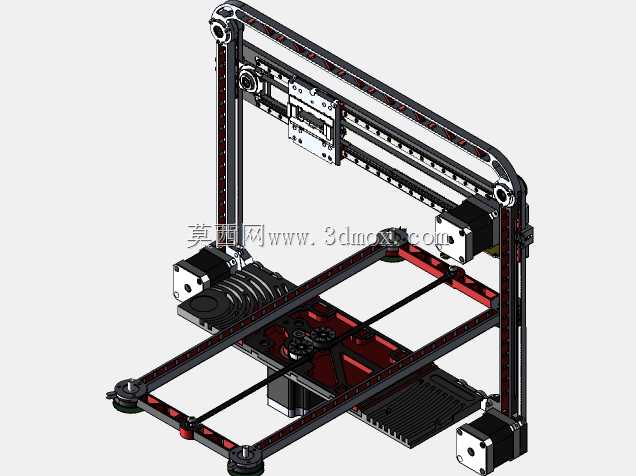

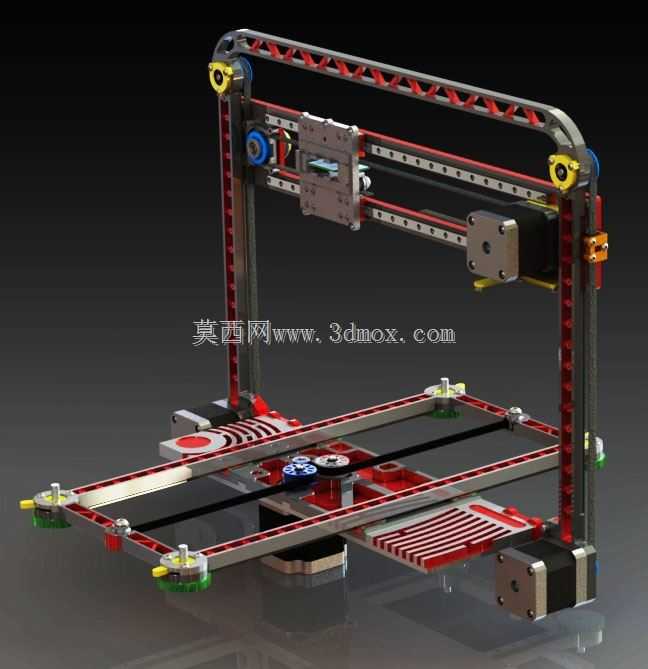

　　从结构布局来看，设备采用经典的CoreXY运动逻辑衍生的双轴传动架构，X轴与Y轴的传动带均布置在龙门框架的型材槽内，避免传动部件外露积灰影响传动精度，两个驱动步进电机分别固定在Y轴横梁的两端端部，通过同步带的差速运动实现末端执行器安装板的平面两自由度移动，相比单轴堆叠的十字滑台结构，这种布局能将运动部件的重量尽可能分散到固定框架上，降低运动惯量对高速往复运动精度的影响。底部的Y轴运动导轨直接固定在底座型材的上表面，两根平行导轨的安装基准面在加工时一次性铣削成型，安装时不需要反复打表调整平行度就能保证0.02mm以内的平行度误差，避免滑块运动过程中出现卡滞、磨损不均的问题。

　　末端的执行器安装板采用6061铝合金整块铣削加工，板上预留了M3、M4等多规格的标准安装孔位，可直接固定力传感器、测试压头、标记喷头等不同功能的执行部件，安装板背面通过四个锁紧块与线性导轨的滑块固定，锁紧块上设计了偏心调节结构，可在装配时微调滑块与导轨的预紧力，既保证运动时无间隙窜动，又不会因为预紧力过大导致滑块运行阻力陡增。龙门架的两个竖直立柱与底部底座、顶部横梁的连接位置均采用角件加定位销的固定方式，相比单纯依靠螺栓锁紧的结构，定位销能保证反复拆装后框架的形位公差不发生偏移，方便后期维护时拆解更换部件不需要重新校准整体精度。

　　设备的安装边界尺寸控制在长450mm、宽400mm、高380mm的范围内，可直接放置在标准实验台面上使用，不需要额外做地基固定，底部四个支撑脚采用可调式橡胶减震脚座，可通过旋转脚座调整整个平台的水平度，抵消实验台面本身的平面度误差，避免因为平台倾斜导致运动部件的重力分力影响测试数据准确性。传动同步带采用玻璃纤维芯的聚氨酯同步带，张紧机构设计在横梁端部的电机安装座上，通过调整电机安装座的位置就能实现同步带张紧力的调节，不需要额外拆解其他部件，日常维护时只需要用张力计检测皮带张力，调整到标准值就能保证传动精度稳定。

　　在实际使用场景中，这套结构除了用于力学测试类实验，还可通过更换执行部件拓展出更多功能，比如更换成画笔组件可作为平面绘图仪使用，更换成点胶阀可适配小尺寸工件的平面点胶作业，更换成激光头可完成薄型材料的表面雕刻打标，框架上预留的型材槽位可随时加装限位开关、原点传感器、拖链等附属部件，不需要对原有结构做打孔、焊接等破坏性改装。设计时特意将所有走线都布置在型材的内置槽内，通过拖链引导运动部件的线缆，避免线缆外露在运动行程内被拉扯损坏，同时也让整体外观更整洁，减少线缆对运动过程的干扰。

　　结构的刚性校核阶段，针对龙门横梁做了满载工况下的挠度仿真，当末端执行器加载5kg载荷运动到横梁中间位置时，横梁的最大挠度控制在0.03mm以内，完全满足小载荷测试场景的精度要求，不会因为结构变形导致测试数据出现系统性误差。导轨选用的是标准15mm宽度的线性方轨，滑块为带密封防尘圈的标准件，在普通实验室环境下不需要频繁做润滑维护，正常使用情况下能保证上万小时的运行寿命，所有连接螺丝均采用内六角圆柱头螺丝，沉头安装后不会突出型材表面，避免运动过程中出现刮碰问题。
