小型A4幅面笔式绘图设备结构设计

　　日常工程制图、教学演示、小型文创打样场景里，笔式绘图设备始终有不可替代的使用价值，相较于喷墨、激光类打印输出设备，笔式绘图的线条连续度、笔触可控性更适配工程线稿、手绘风格图案、PCB线路初版打样这类对线条精度有明确要求的输出需求，这款A4幅面的笔式绘图设备，就是针对桌面级小尺寸出图场景做的结构优化设计。

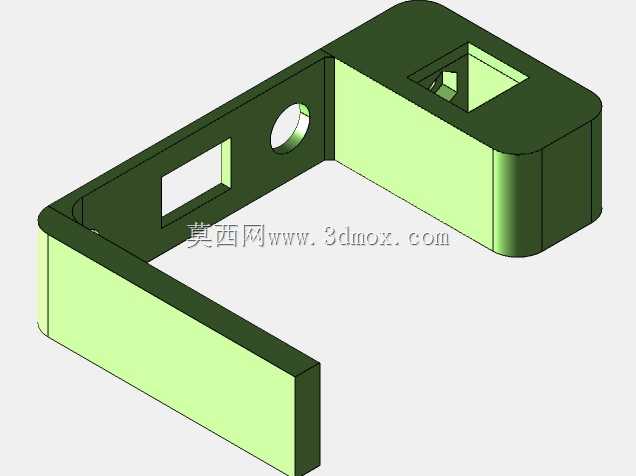

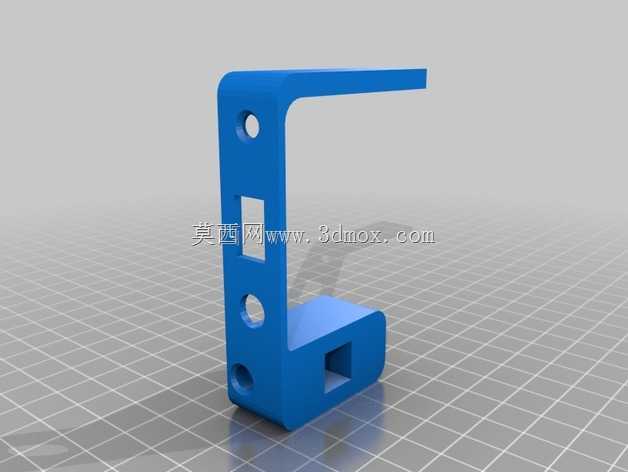

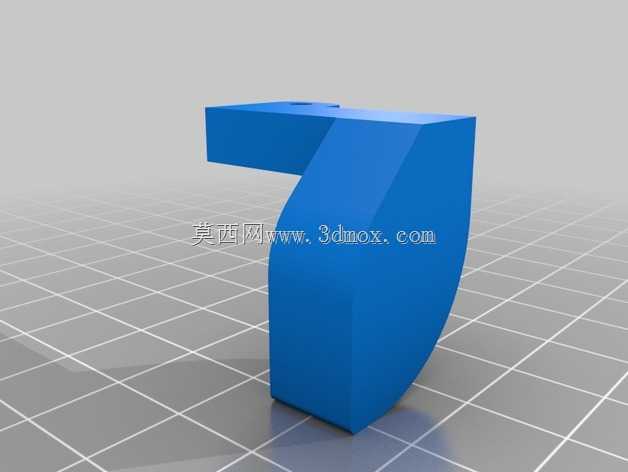

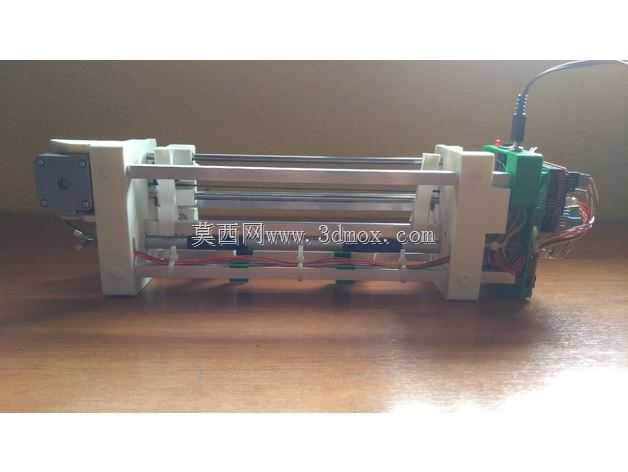

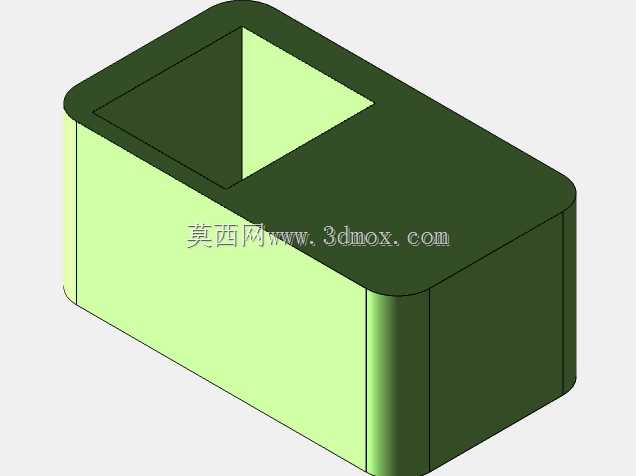

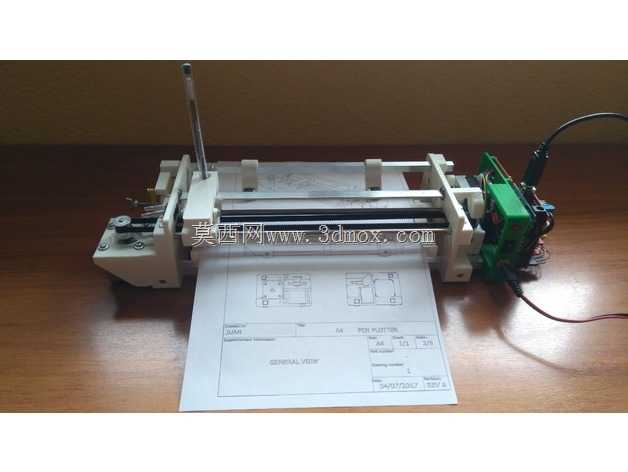

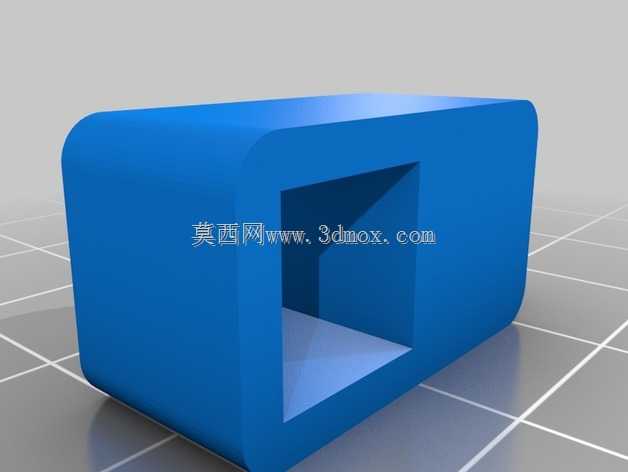

　　从实际使用场景出发，这款设备的核心功能是通过X、Y双轴联动带动绘图笔完成预设轨迹的绘制，走纸方向采用固定幅面平台配合横向笔架移动的结构逻辑，没有复杂的连续走纸机构，整体结构更紧凑，适配桌面摆放的空间需求。设计过程中首先明确了输出幅面的边界，严格匹配A4纸张的210mm×297mm有效绘图范围，笔架的横向移动行程预留了左右各5mm的冗余量，避免边缘位置绘图笔出界剐蹭设备边框，纵向的导轨长度覆盖整张A4纸的纵向尺寸，同时在两端设置了硬限位结构，防止运动过程中出现超程脱轨的问题。

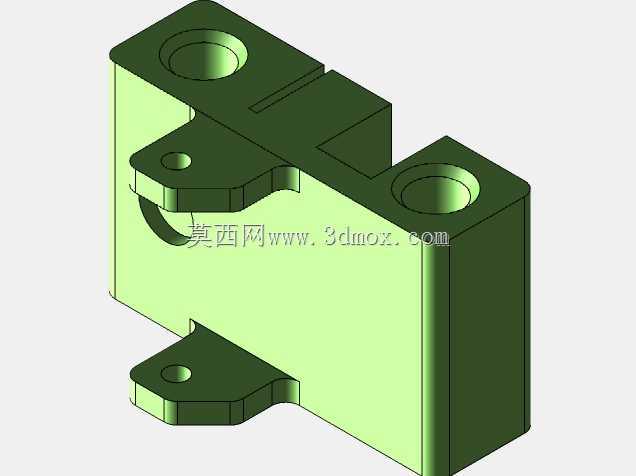

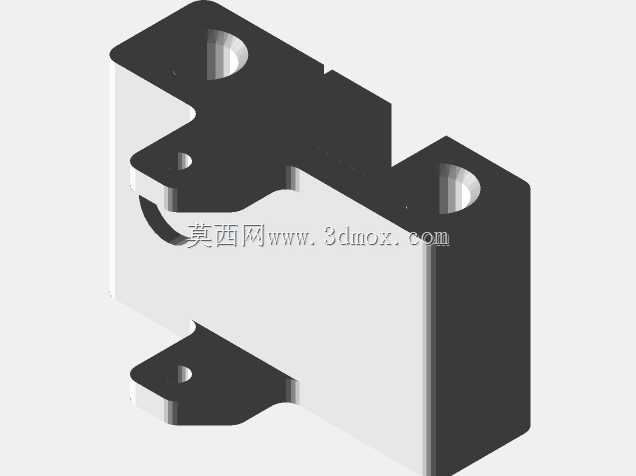

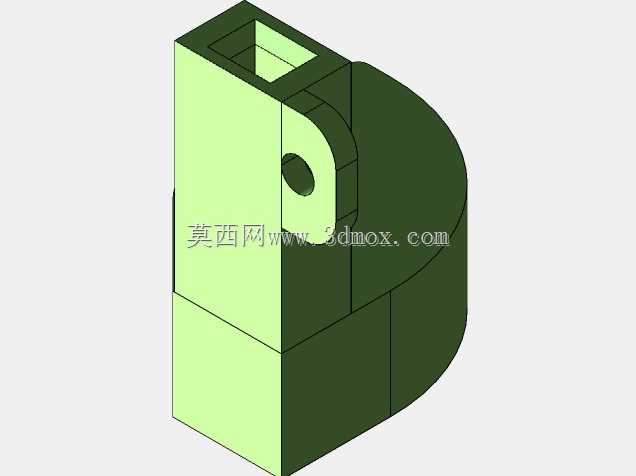

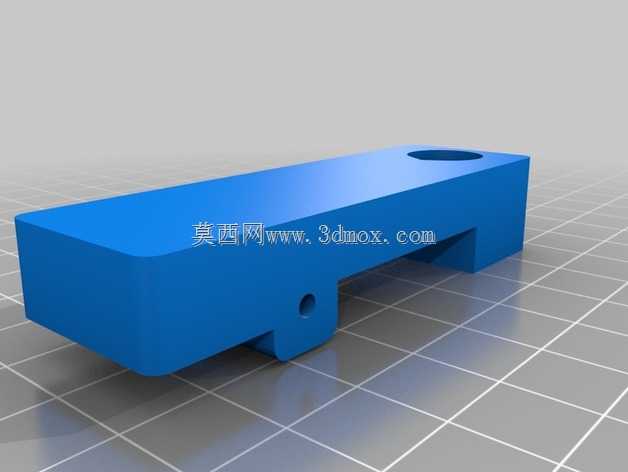

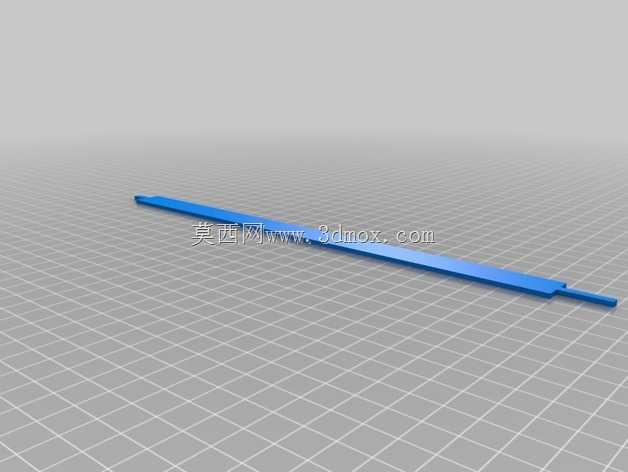

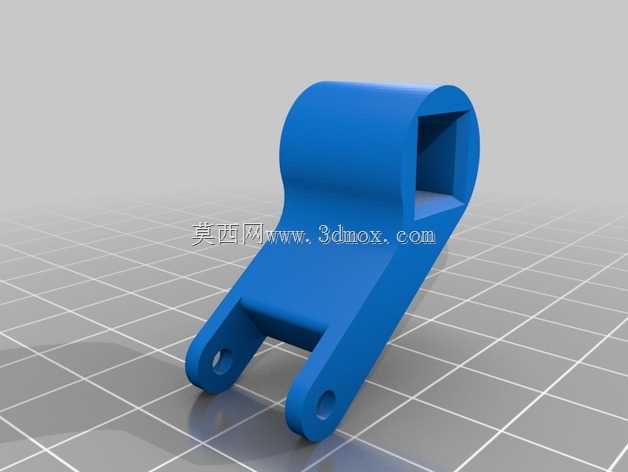

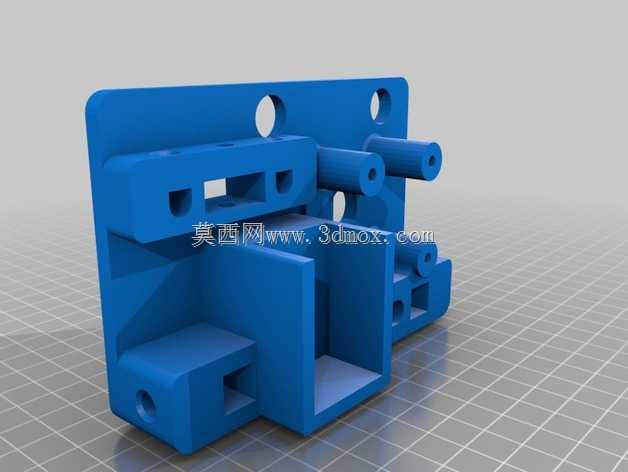

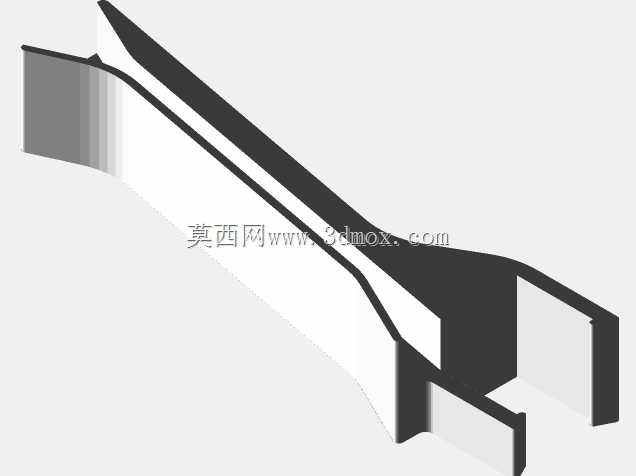

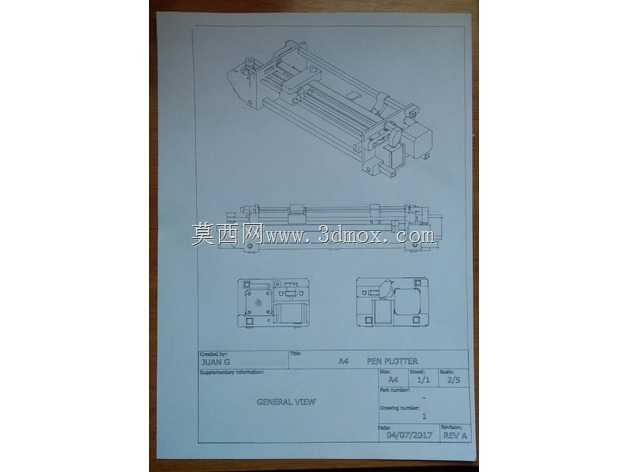

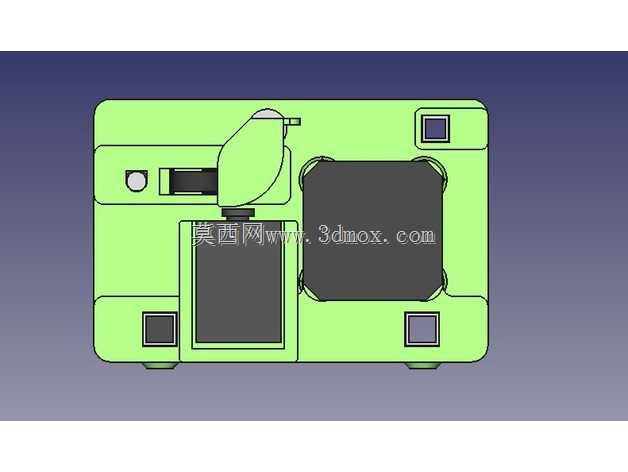

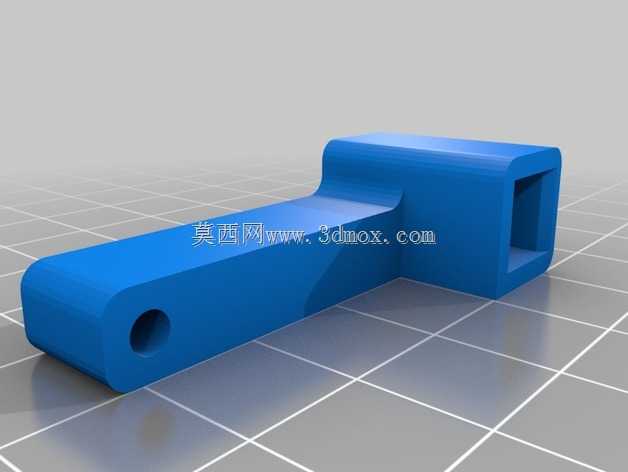

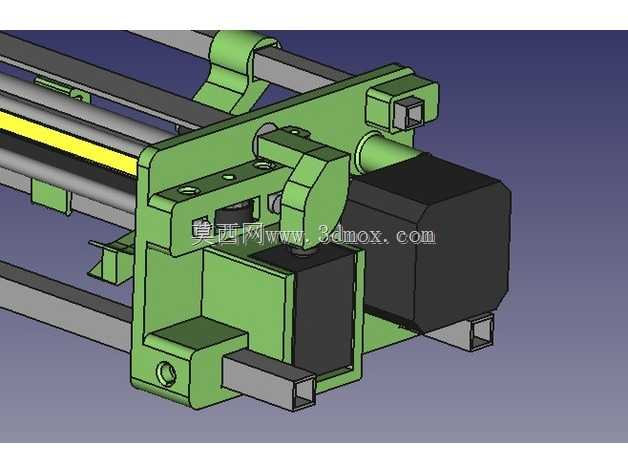

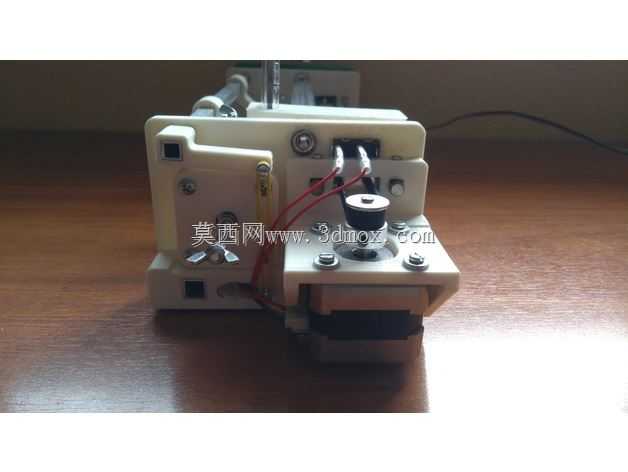

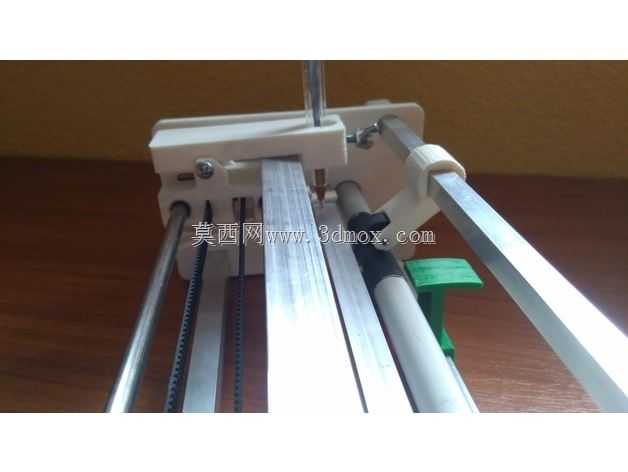

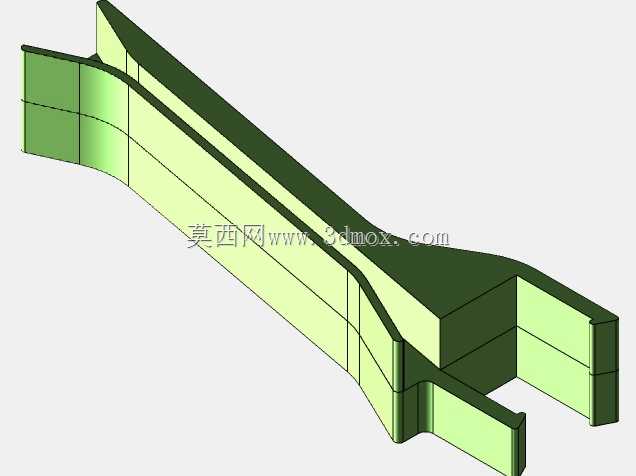

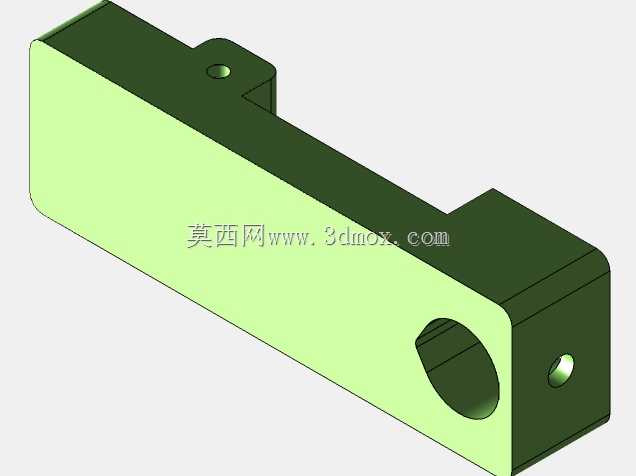

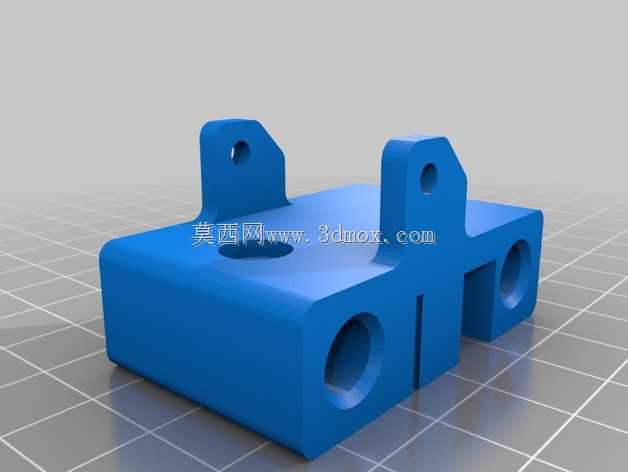

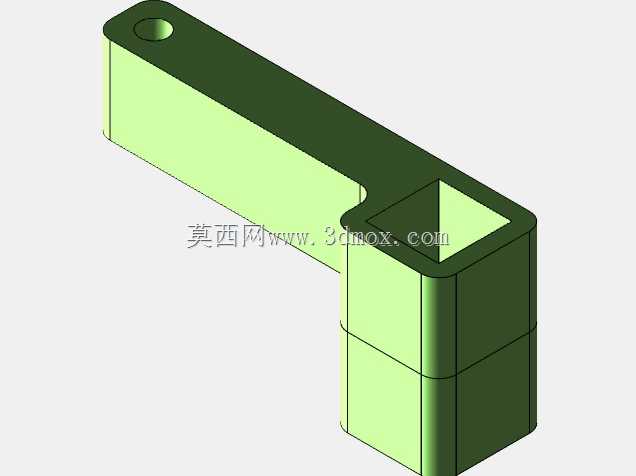

　　设备的外形尺寸控制在桌面设备的合理区间，整体宽度控制在360mm以内，深度控制在420mm以内，高度不超过80mm，放置在常规办公桌面上不会占用过多操作空间，底部预留了四个防滑脚垫的安装位，安装时不需要额外打孔固定，依靠脚垫的摩擦力就能保证设备运行过程中不会出现位移。结构设计上，笔架部分采用了可抬笔的弹性压装结构，绘图笔通过笔夹的弹性力固定，更换不同线宽、不同颜色的绘图笔时不需要额外工具，直接插拔即可完成替换，抬笔动作通过小型舵机驱动摆杆实现，抬笔高度控制在3mm到5mm之间，既可以避免移动过程中笔尖剐蹭纸面造成脏污，又不会因为抬笔过高增加不必要的运动行程，影响绘图效率。

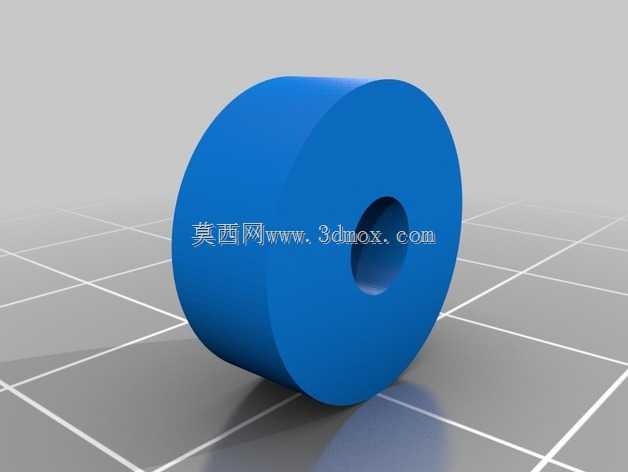

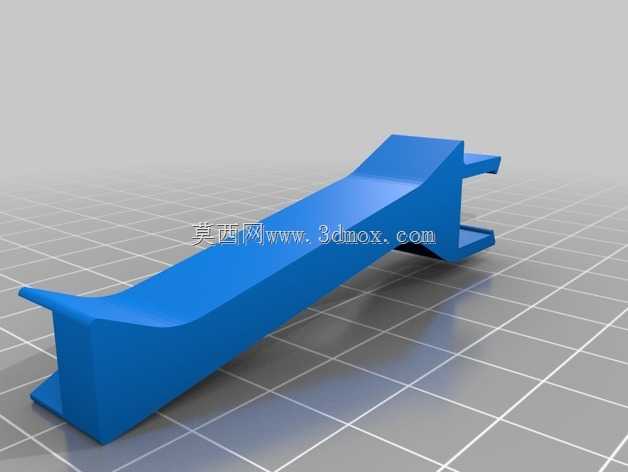

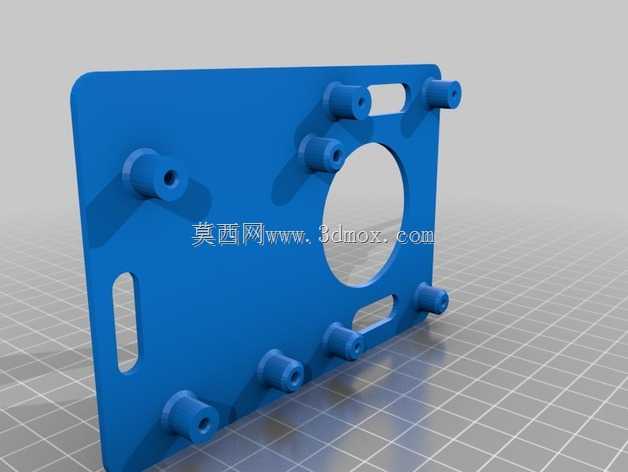

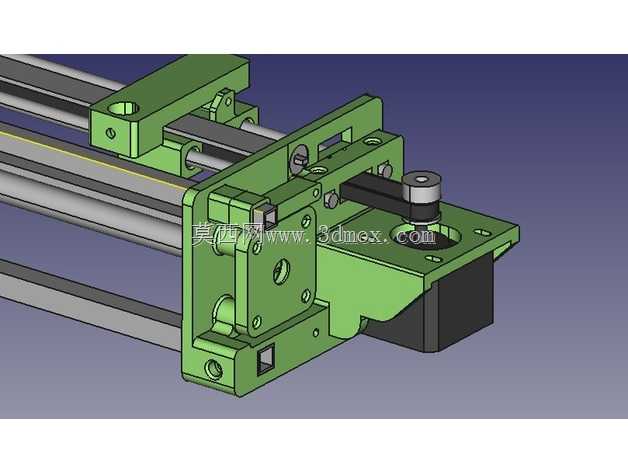

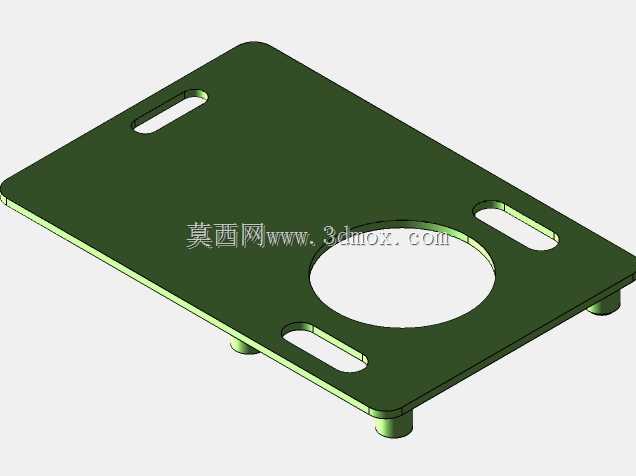

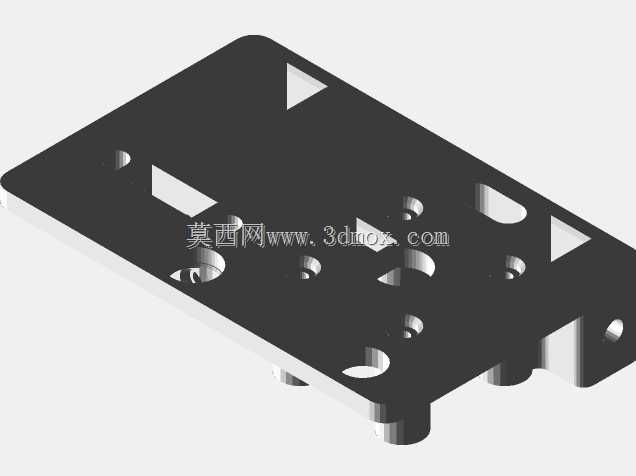

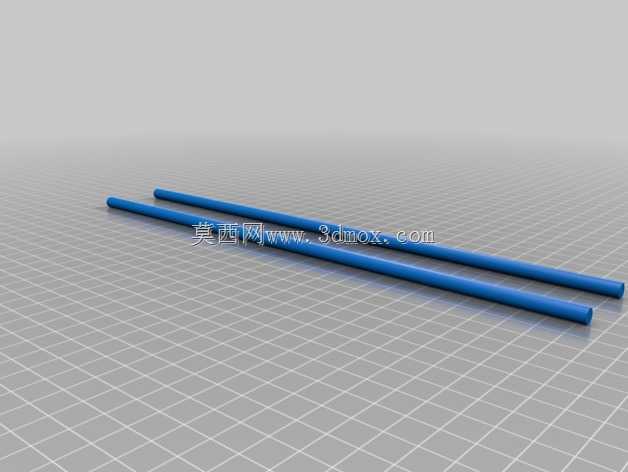

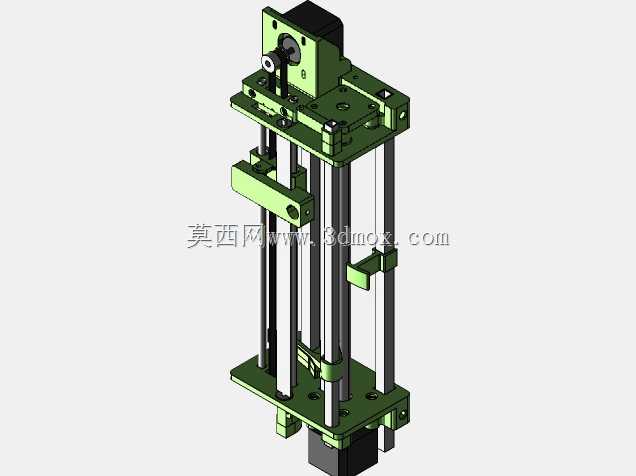

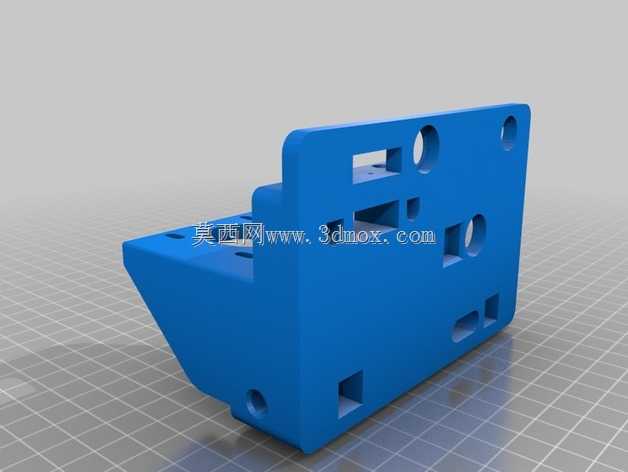

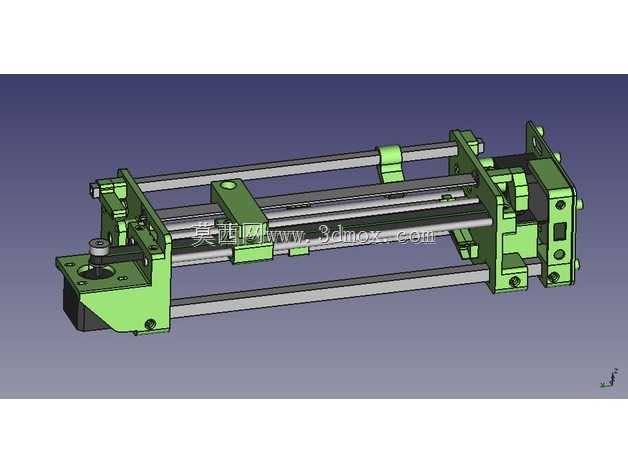

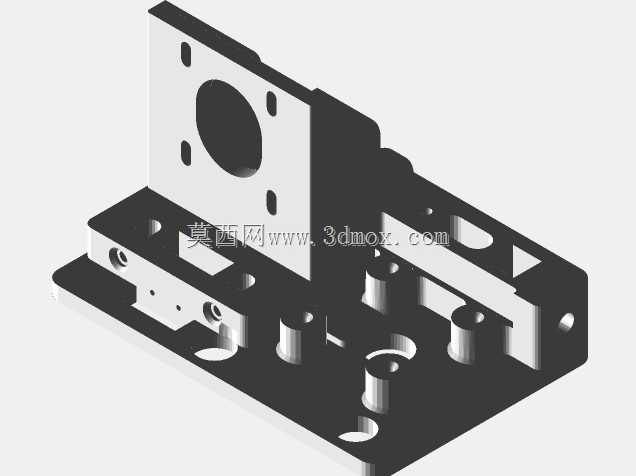

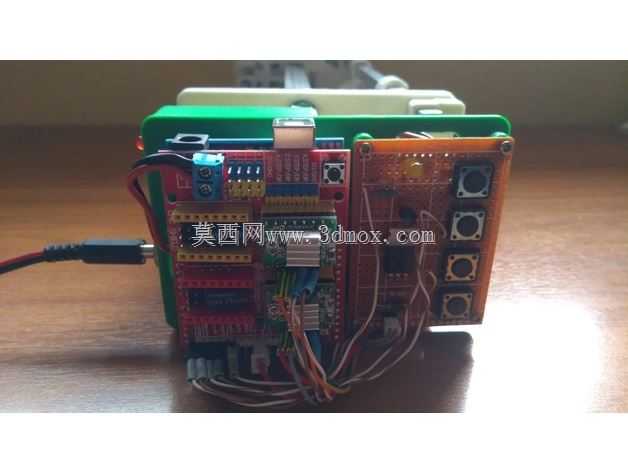

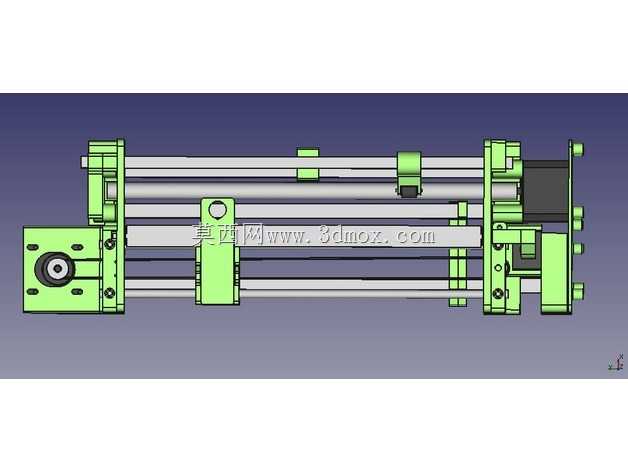

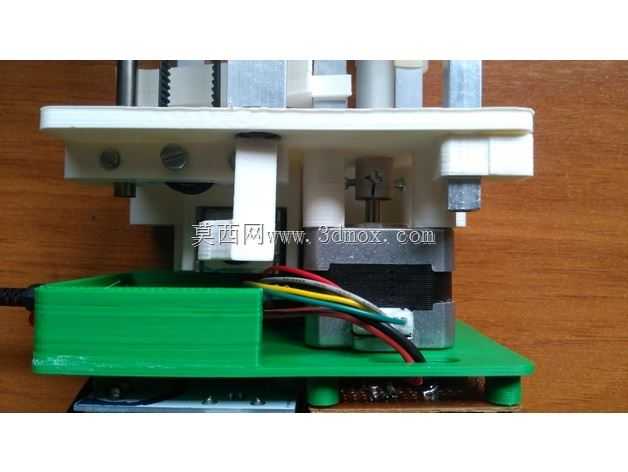

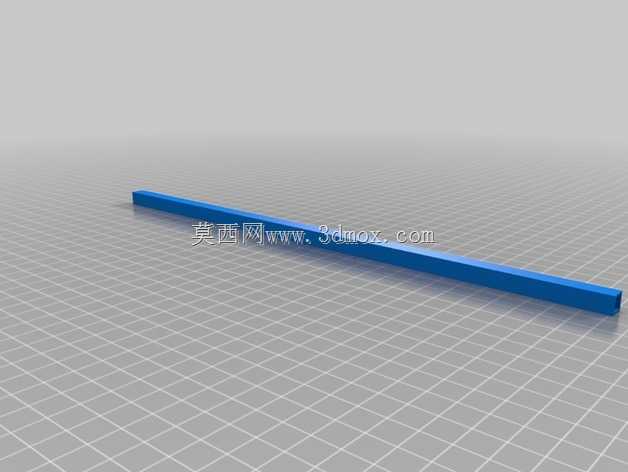

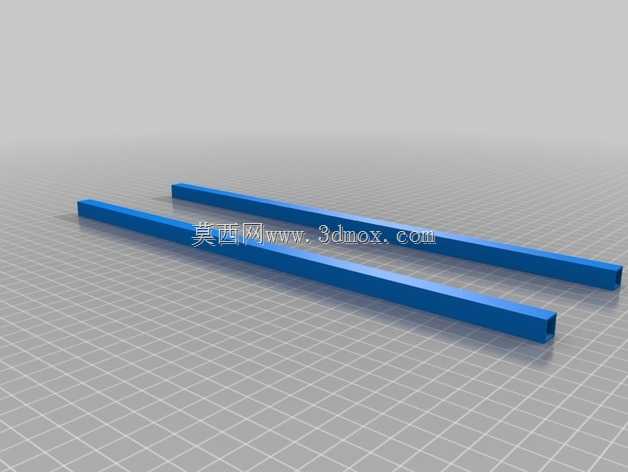

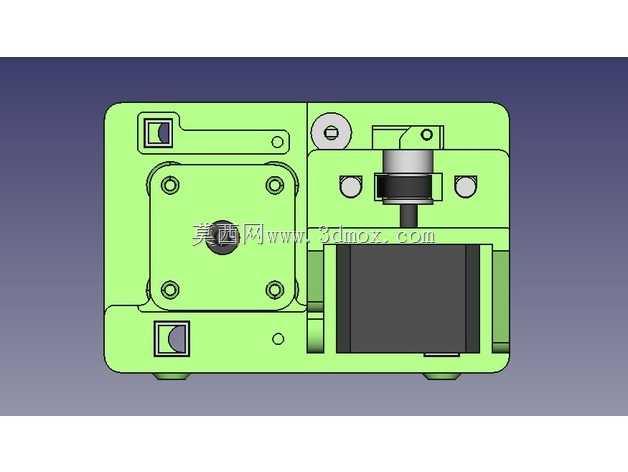

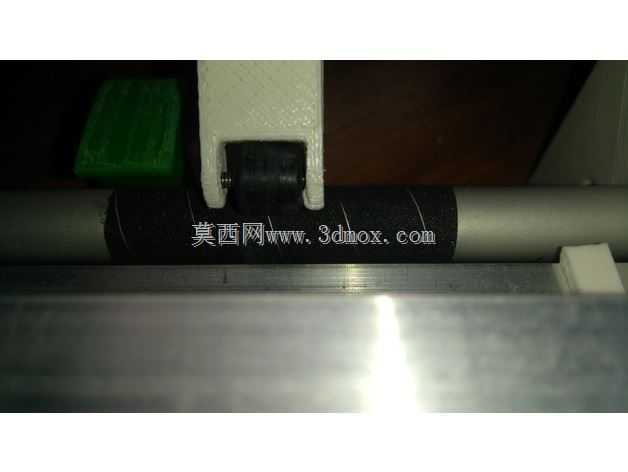

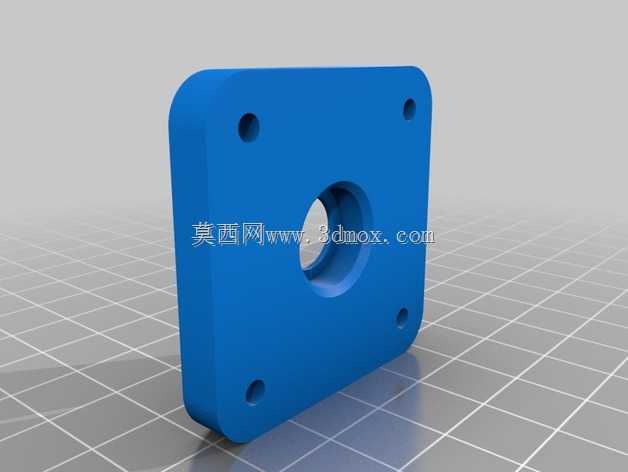

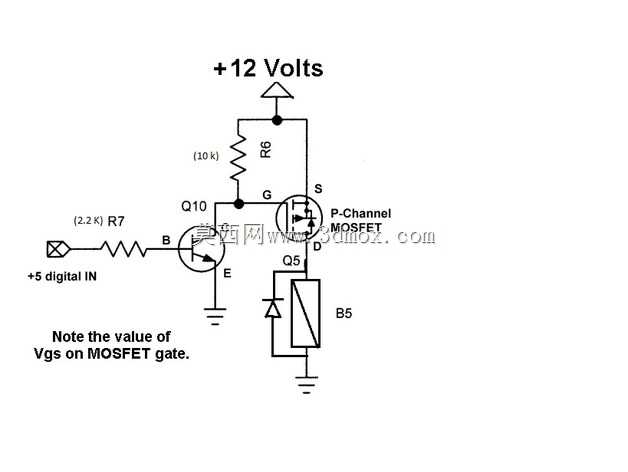

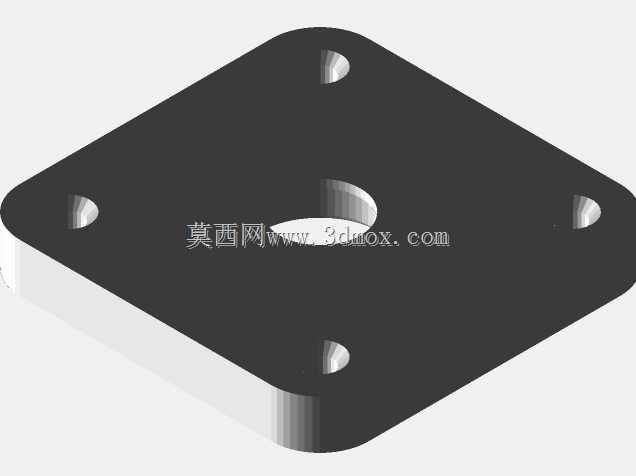

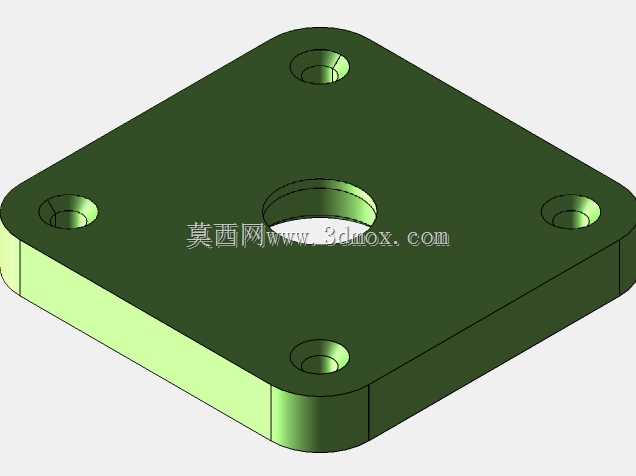

　　传动部分的设计优先考虑运行平稳性，X轴和Y轴都采用了同步带配合直线光轴导轨的组合，同步带的张紧结构设计在导轨端部，通过调节螺丝就能调整皮带张紧度，不需要拆解设备主体结构，日常维护十分方便。驱动模块的安装位预留了标准的控制板安装孔位，适配主流的开源绘图控制板，布线槽沿着型材框架的内侧布置，所有走线都隐藏在框架内部，既避免运动过程中剐蹭线路，也让设备整体外观更整洁。

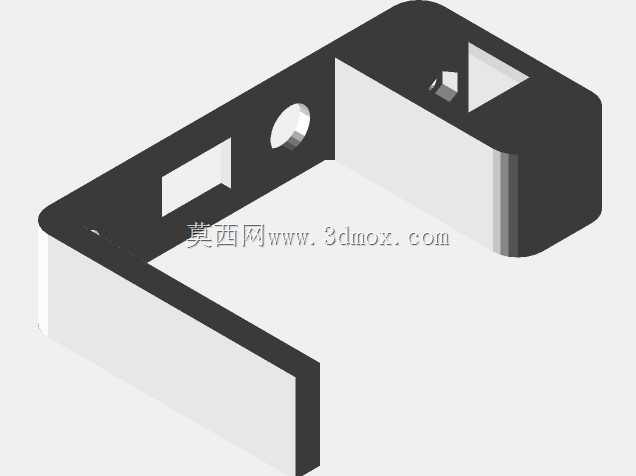

　　考虑到不同使用场景的适配性，设备的绘图平台表面设计了可更换的防滑垫结构，纸张放置时依靠防滑垫的摩擦力固定，不需要额外的压纸结构，对于厚度在0.1mm到0.5mm之间的普通绘图纸、硫酸纸、转印纸都能稳定固定，不会因为笔的移动带动纸张偏移。设备的侧边预留了电源接口和数据接口的安装位，接口位置距离底部有10mm的高度，避免桌面液体泼溅时直接接触接口造成短路。

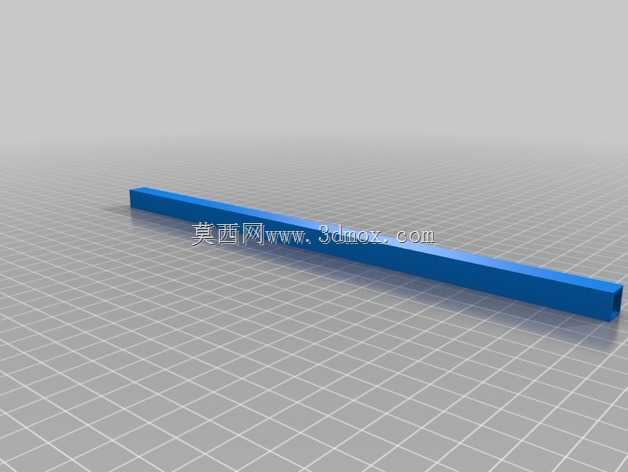

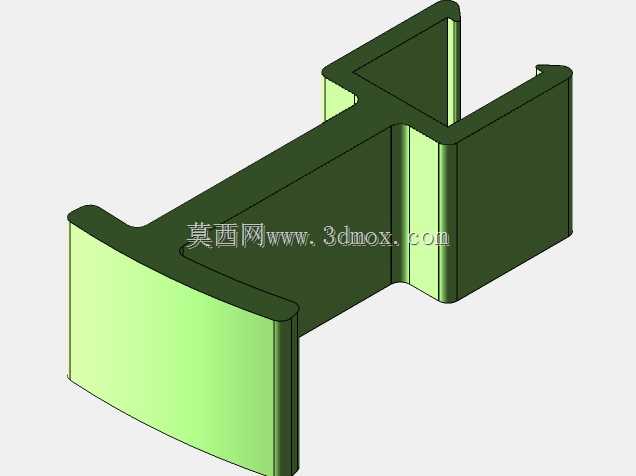

　　从结构设计的合理性角度，这款设备的所有零部件都采用了模块化的设计思路，导轨组件、笔架组件、驱动组件、框架组件都可以独立拆解，单个零部件出现磨损时只需要替换对应模块即可，不需要整体报废设备。框架部分采用标准铝型材拼接的结构，连接角件都采用通用标准件，加工和采购成本都比较低，适合小批量制作或者个人DIY组装使用。在运动精度的控制上，同步带轮的齿数匹配步进电机的步距角，配合16细分的驱动设置，可以实现0.1mm的移动精度，完全满足工程线稿、简单图案绘制的精度要求，不会出现线条抖动、错位的问题。

　　实际安装过程中，需要注意导轨的平行度校准，两根纵向导轨的平行度误差要控制在0.2mm以内，否则会增加运动阻力，导致电机丢步，影响绘图精度。笔架的安装要保证绘图笔和纸面保持垂直，笔尖和纸面的接触压力控制在合适范围，压力过大会导致笔尖出水过多晕开线条，压力过小则会出现线条断墨的问题，这部分可以通过笔架上的压力调节弹簧进行微调，适配不同类型的绘图笔使用需求。
