桌面级长丝挤出成型实验装置结构设计

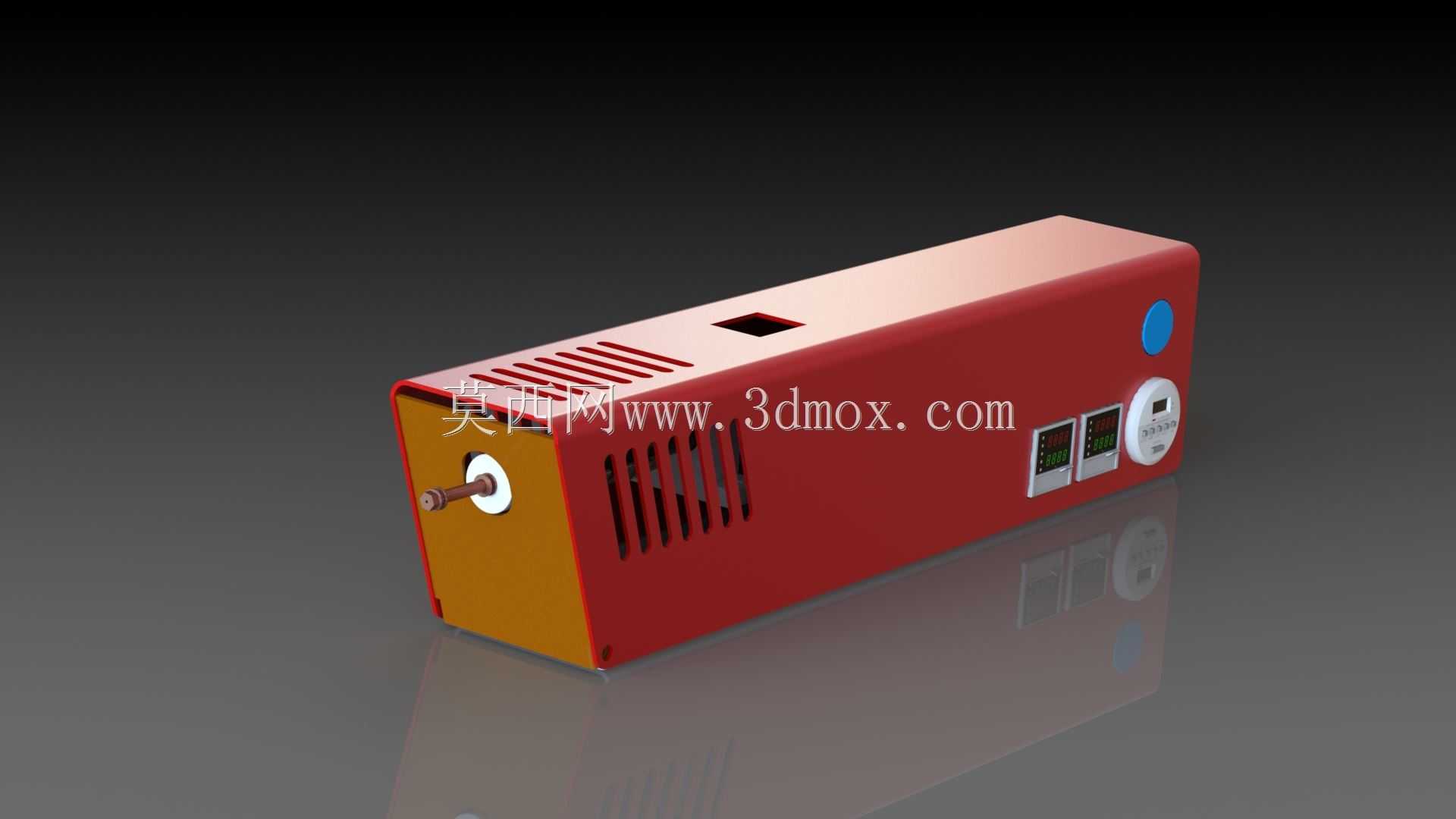

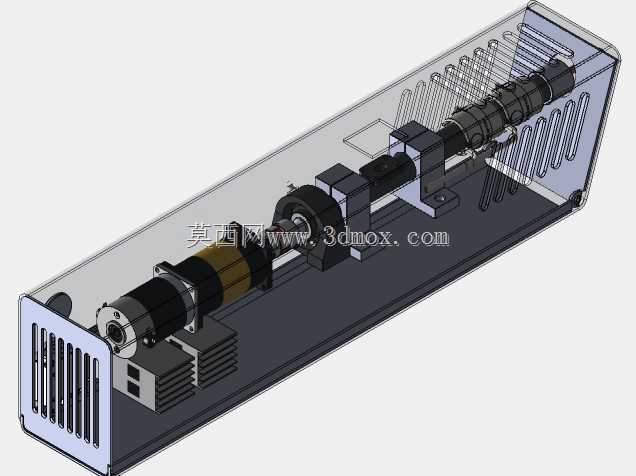

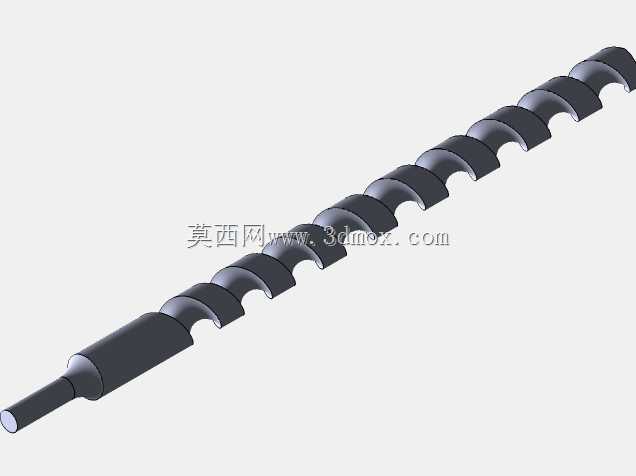

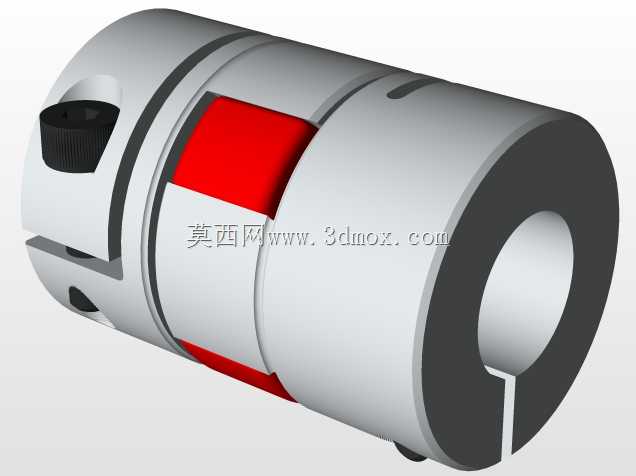

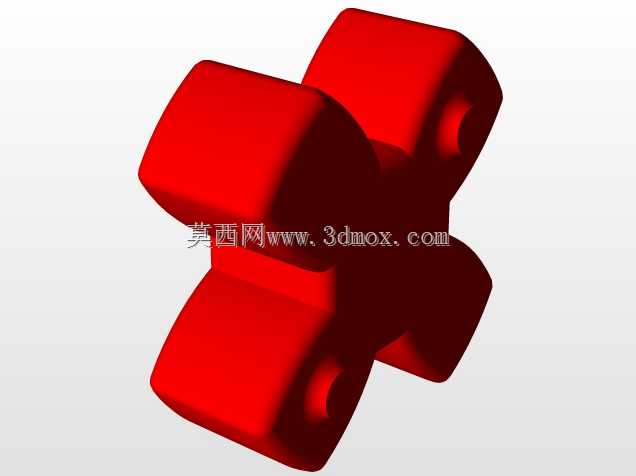

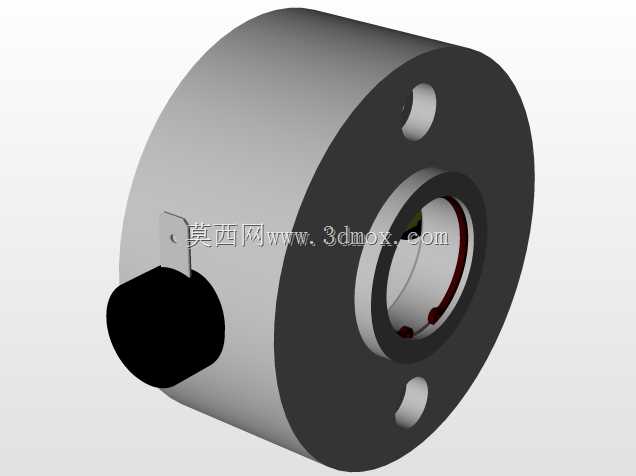

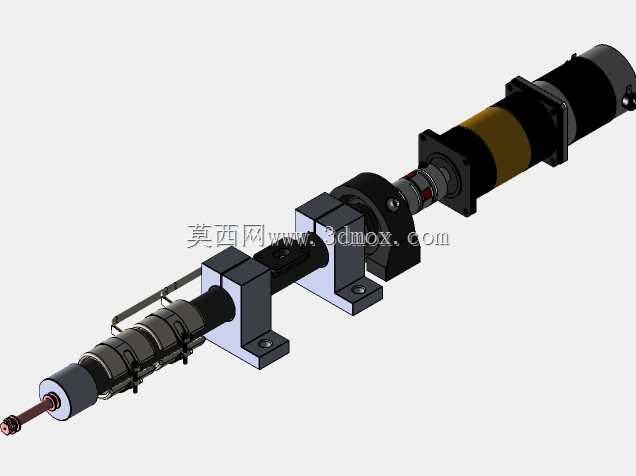

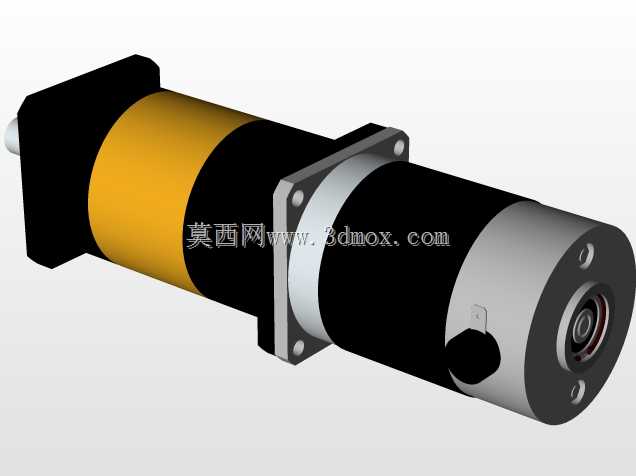

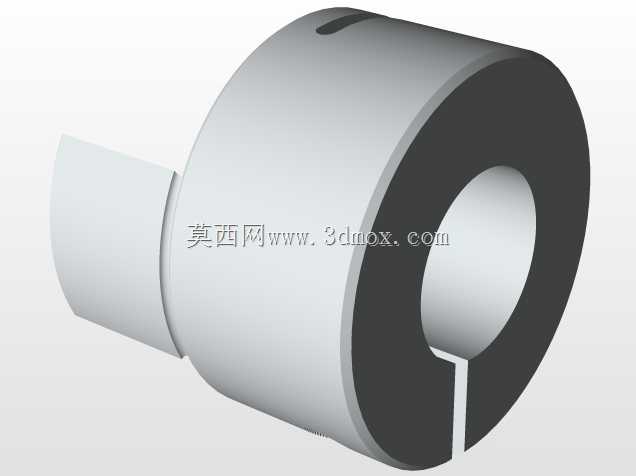

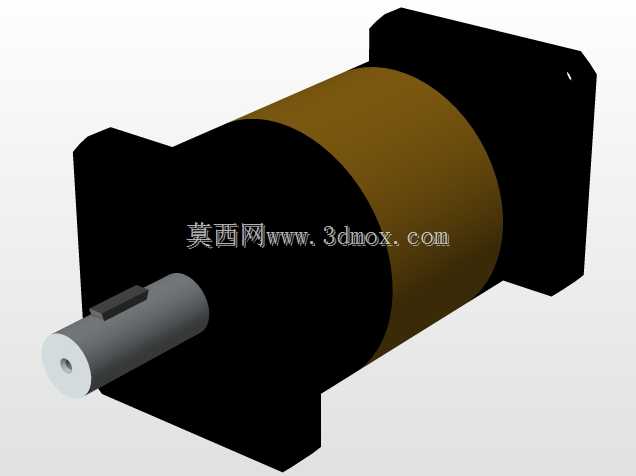

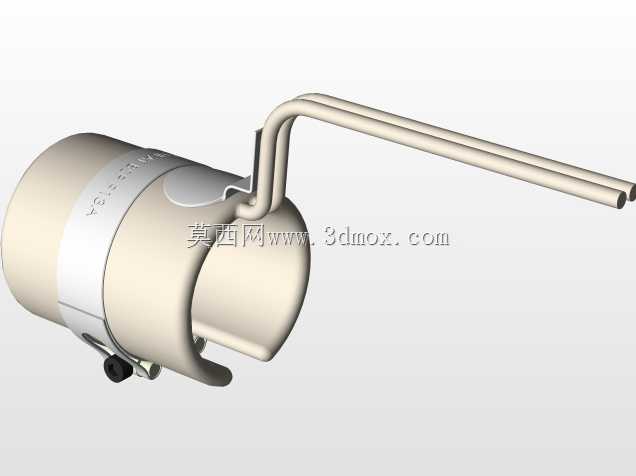

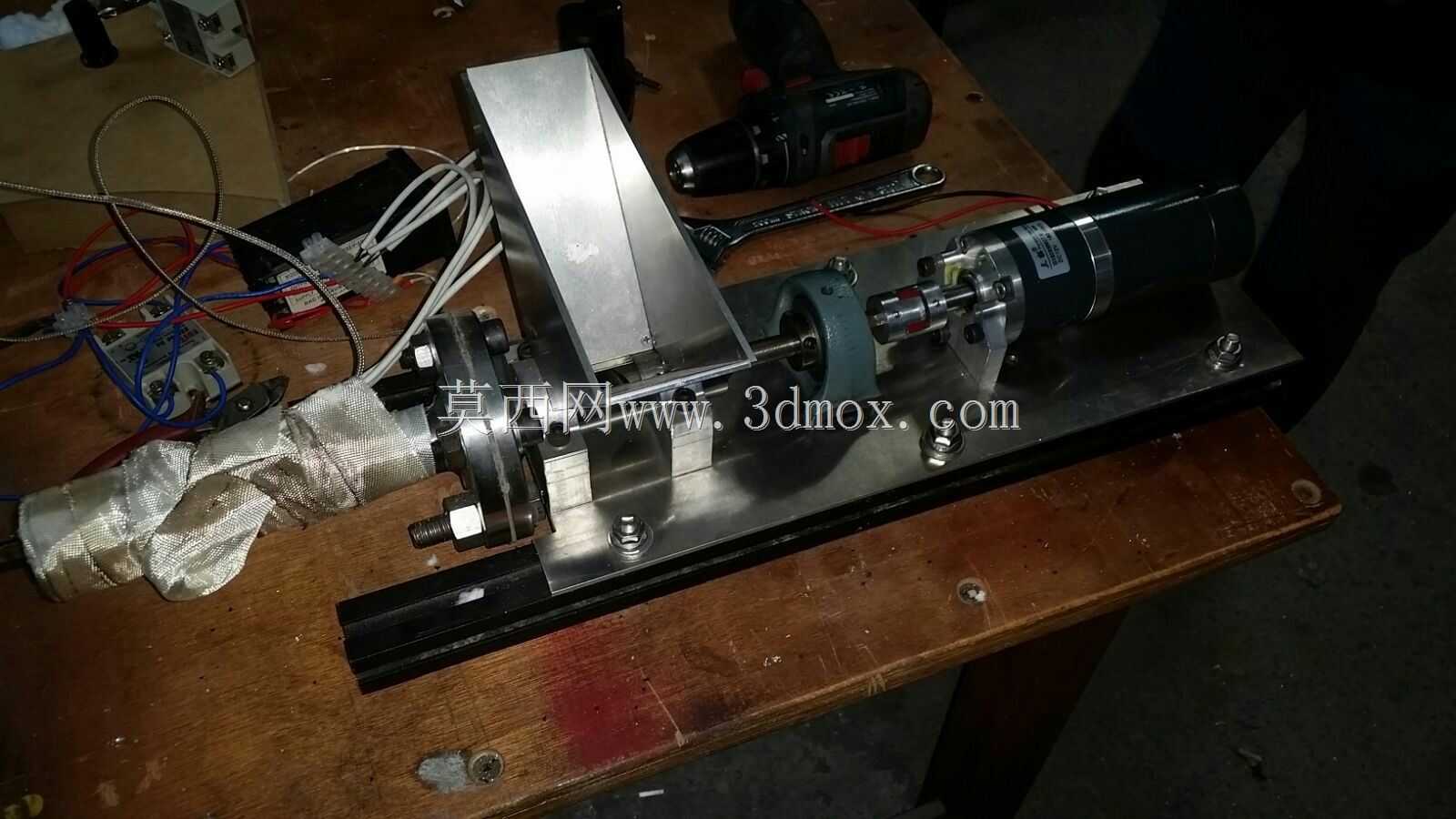

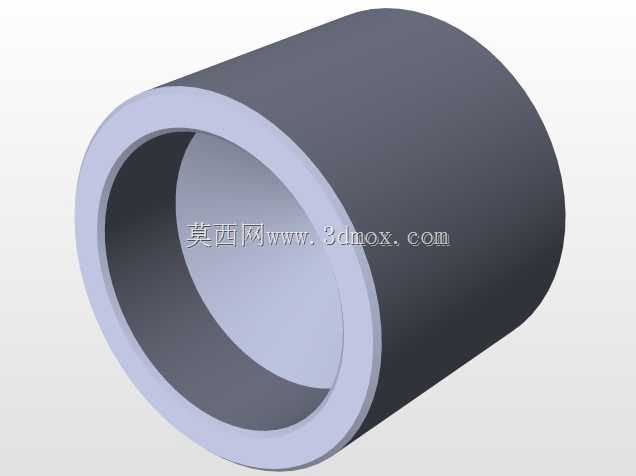

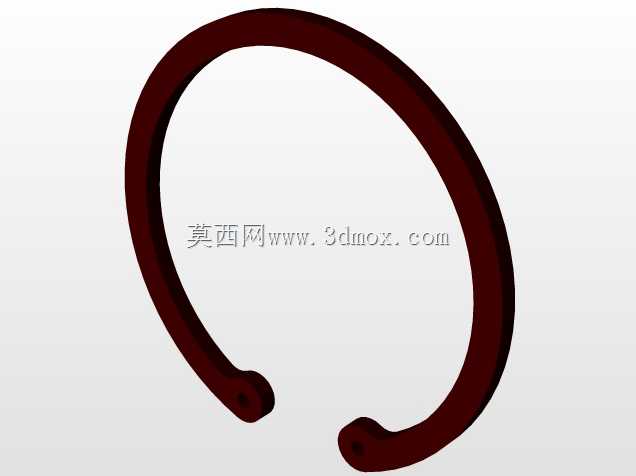

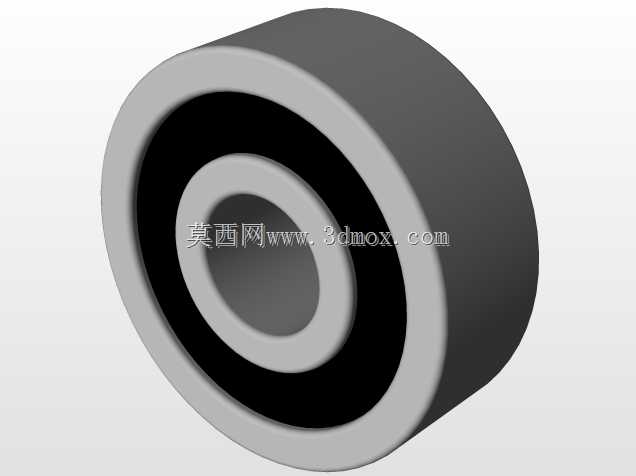

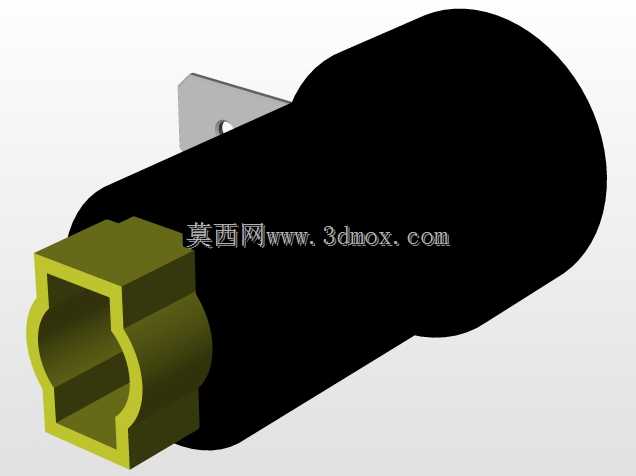

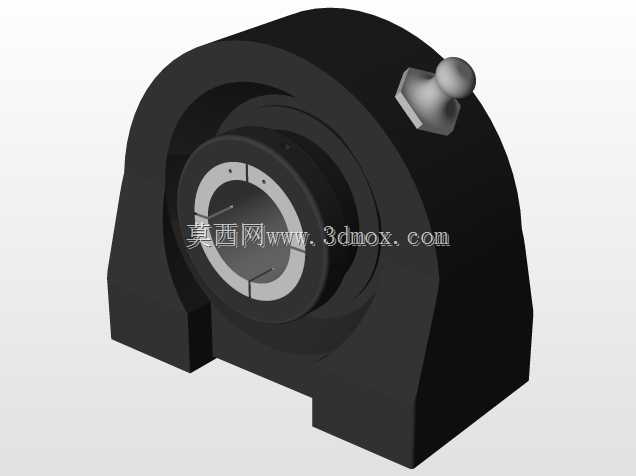

　　这套长丝挤出装置主要面向高分子材料实验、小型线材试制场景，适配实验室小批量配方验证、3D打印耗材定制试制的使用需求，可完成热塑性物料从熔融输送到定型出丝的核心工序，相比工业级大型挤出生产线，整体结构紧凑，占用空间小，无需复杂的地基安装，放置在常规木质或金属工作台面上即可完成组装调试，适合小体量研发场景使用。从结构布局来看，装置采用卧式同轴排布设计，驱动端、传动连接段、挤出料筒段沿同一水平轴线依次布置，驱动单元选用带减速箱的直流动力部件，输出端通过刚性联轴器与挤出螺杆连接，可保证动力传输的同轴度，减少运转过程中的径向跳动，避免螺杆与料筒内壁发生剐蹭。料筒外侧预留了加热与测温元件的安装位，可根据加工物料的熔融温度区间匹配对应的加热功率，

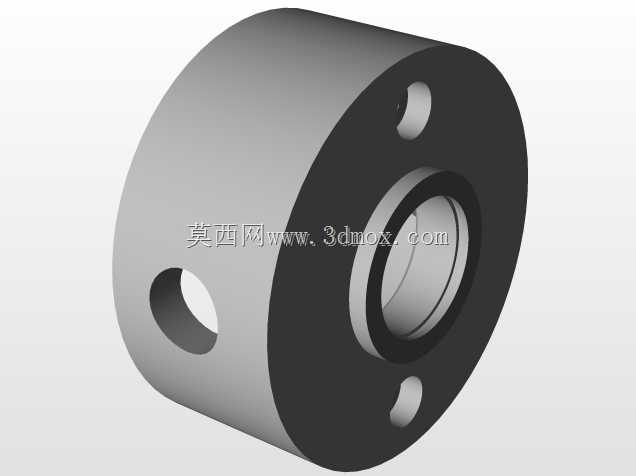

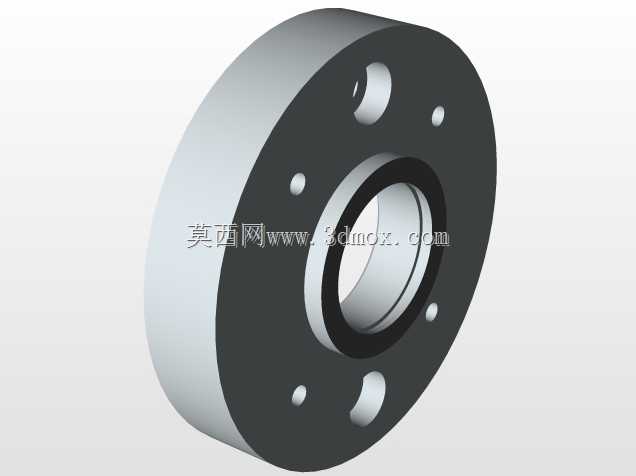

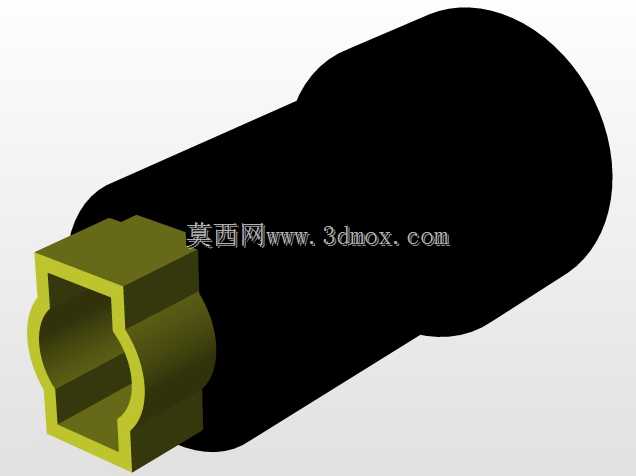

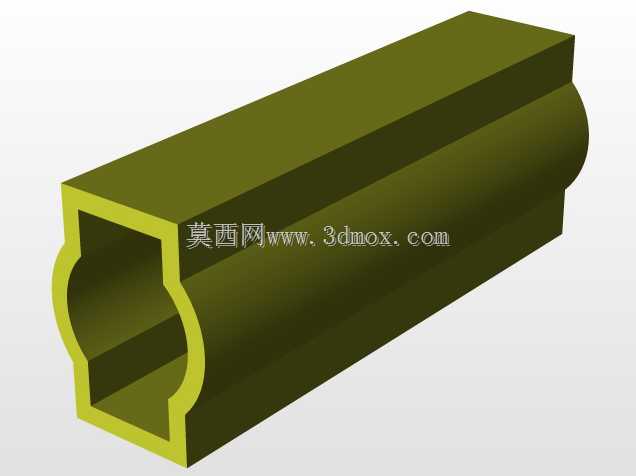

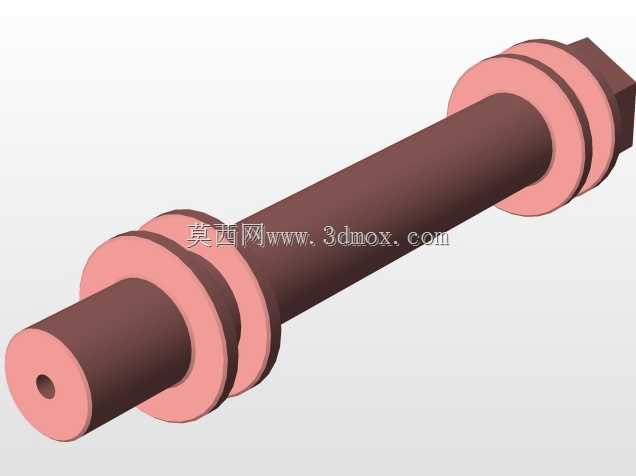

　　料筒进料端设置了倾斜导料结构，可引导粒状物料顺利进入螺杆输送槽，避免物料架桥导致的进料不畅问题。装置的安装底座采用整块金属平板加工而成，所有功能部件均通过螺栓直接固定在底座平面上，安装孔位按照各部件的定位基准统一加工，可保证各段轴线的对齐精度，同时平板底座的自重可抵消设备运转时的振动，无需额外加装减震脚垫即可保持运行稳定。出丝端设置了导向定型结构，可对挤出的熔融态线材进行初步冷却导向，保证出丝的直线度，方便后续对接牵引、收卷单元完成长丝的连续收卷。在设计思路上，这套装置优先考虑了拆装便捷性，料筒与驱动段的连接采用快拆式法兰结构，更换不同长径比的螺杆、不同口径的出丝模头时，无需拆解整个驱动单元，

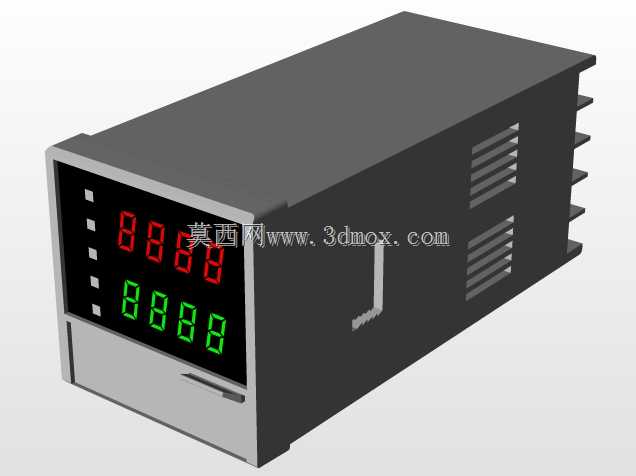

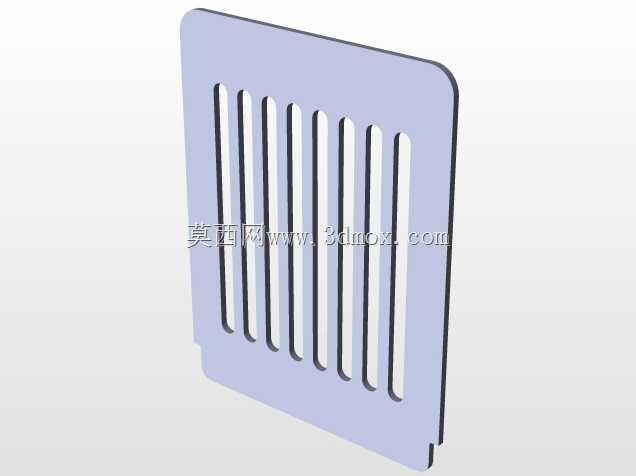

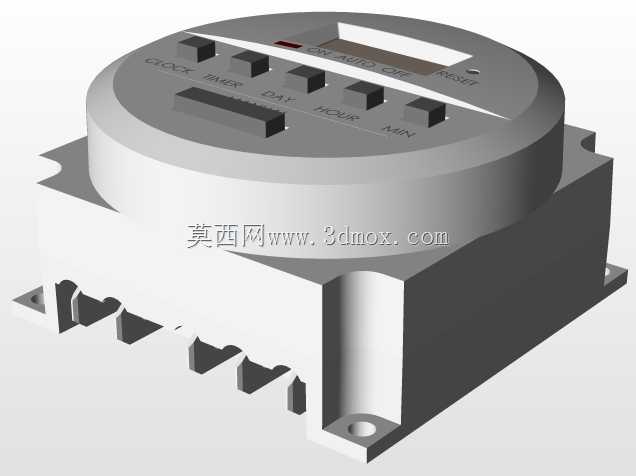

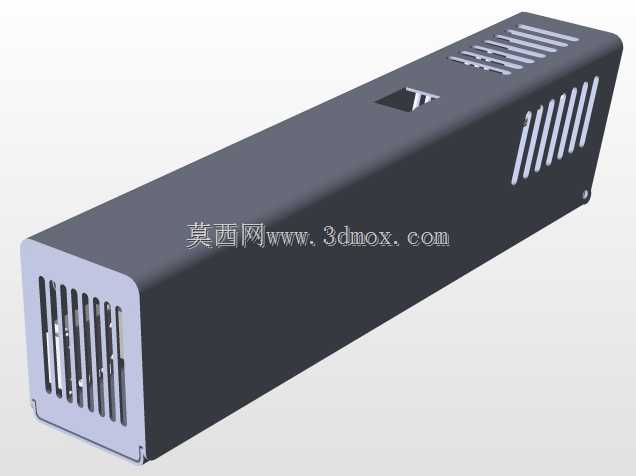

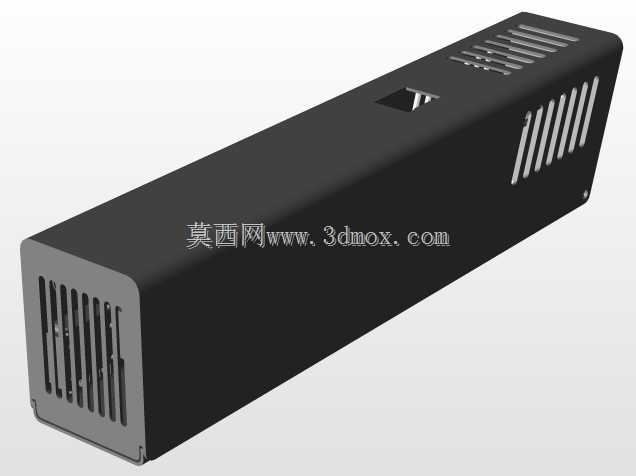

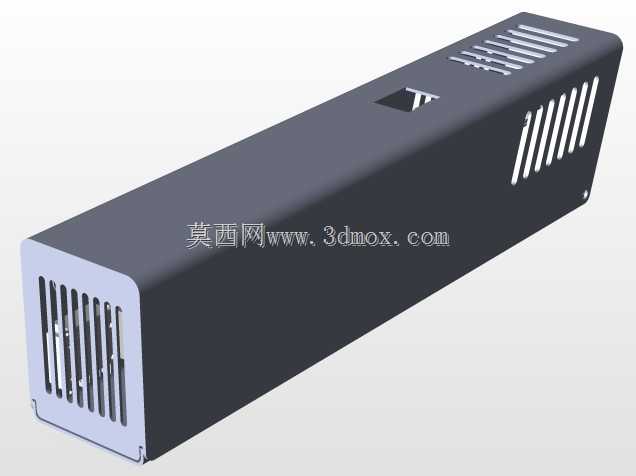

　　仅需松开法兰连接螺栓即可完成挤出段的更换，可快速适配不同材质、不同线径的长丝试制需求。传动部位加装了透明防护挡板，既可以观察联轴器的运转状态，也能避免衣物、工具意外卷入旋转部件，提升实验操作的安全性。设备的电气控制元件采用外置布局，接线端子统一排布在底座侧方的安装区域，可根据实验需求灵活调整温控、调速参数，无需改动主体机械结构。从安装边界来看，整套装置主体长度控制在600mm以内，宽度不超过200mm，高度方向最高处为进料导料结构，距离底座安装面的高度不超过180mm，工作台面仅需预留700mm*300mm的平整安装区域即可完成布置，进料端上方预留100mm的操作空间即可完成加料作业，

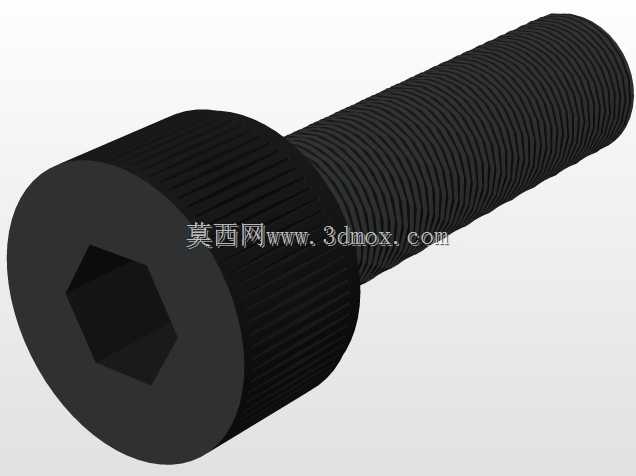

　　出丝端前方预留300mm以上的空间即可对接后续冷却、牵引单元。实际使用过程中，可根据试制物料的特性调整螺杆转速与加热温度，针对PLA、ABS等常见3D打印耗材，可匹配对应的温度区间实现稳定出丝，针对改性填充物料，也可通过更换耐磨螺杆适配物料的磨损特性。装置的各受力部件均做了强度校核，连接螺栓选用8.8级标准件，可承受螺杆挤出过程中的轴向反力，避免长期运转后出现部件移位问题。料筒内壁与螺杆表面做了光滑处理，可减少物料残留，换料清理时仅需通过过渡料冲洗即可完成料筒清洁，减少拆机清理的频次。这套结构没有冗余的功能设计，所有部件均服务于熔融挤出长丝的核心功能，没有多余的装饰性结构，整体加工难度低，大部分零部件可通过常规车削、铣削工艺完成加工，装配过程不需要专用工装，按照装配定位标记即可完成整机组装，适合作为小型实验设备进行搭建改造，也可作为小型挤出设备的结构原型，根据实际产能需求放大各部件尺寸，拓展为小批量生产用的挤出设备。
