机架式可调传感器安装托架结构设计

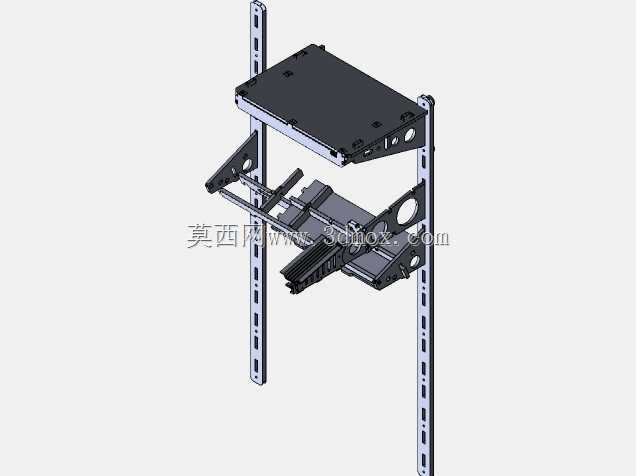

　　这类可调式安装托架主要面向标准机柜内的传感器、小型检测模块的分层安装场景，在工业测控机柜、通讯设备机架、实验室测试台架中都有广泛的应用空间，核心作用是为不同尺寸的传感检测单元提供可灵活调整位置的承载固定界面，解决标准机架内零散检测件安装位置不统一、后期调整维护不便的问题。从结构组成来看，整套托架包含两根对称布置的竖向安装立柱、一块固定顶层承载板、两组可沿立柱滑槽上下滑移的悬臂调节组件，以及配套的滑动锁附结构。竖向立柱采用等距阵列的长圆孔与圆孔组合的安装孔系，孔位间距严格匹配标准19英寸机柜的立柱安装模数，既可以通过螺栓直接固定在机柜的前后立柱之间，也能独立作为桌面测试台的支撑立柱使用，立柱截面采用折弯加强的C型结构，

　　在控制钣金厚度的前提下提升纵向抗弯曲能力，避免承载较重检测模块时出现立柱外张变形的问题。顶层承载板为整块钣金折弯成型，边缘做了翻边加强处理，板面上预留了多组不同规格的安装孔位，既可以固定重量稍大的信号处理模块、电源转换单元，也能作为走线梳理的承托面，板体与竖向立柱之间采用嵌入式螺栓连接，安装后板体上表面与立柱顶端保持齐平，不会突出额外结构干涉机柜上层的设备安装。两组悬臂调节组件是这套托架的核心功能部分，每一组悬臂都包含与立柱滑槽配合的滑动座、可小角度俯仰调节的托臂、以及用于固定传感单元的安装滑台。滑动座内侧设置了与立柱滑槽匹配的限位凸台，滑动过程中不会出现前后方向的窜动，当调整到目标高度后，

　　拧紧侧面的锁附螺钉即可将滑动座完全固定在立柱上，锁附点的接触位置做了压花防滑处理，长期受振动影响也不会出现位置滑移。托臂与滑动座之间采用铰接结构，配合弧形调节槽可以实现±15°范围内的俯仰角度调整，满足不同传感器对安装倾角的要求，比如对射式光电传感器需要调整光轴对齐角度、倾角传感器需要校准水平基准时，不用拆卸整个托架就能完成角度微调。安装滑台可以沿托臂的横向滑槽做左右位置调整，滑台上预留了通用的M4、M3安装螺孔阵列，能够适配市面上绝大多数小型工业传感器的安装孔距，不用额外制作转接板就能完成固定。从安装边界尺寸来看，整套托架的竖向总高度适配12U标准机柜的内部安装空间，两根立柱的外侧间距严格控制在19英寸标准机架的安装尺寸范围内，

　　顶层承载板的深度为350mm，可调节悬臂的最大伸出长度为200mm，当悬臂调整到最低位置时，与顶层承载板之间的最大净空间距为400mm，足够容纳带接线端子的常规尺寸传感模块，所有活动部件的调节行程都做了机械限位，调整过程中不会出现部件滑脱的问题。设计过程中优先考虑了现场安装的便捷性，所有零部件均采用常见的钣金折弯与冲压工艺成型，没有复杂的机加工件，普通钣金车间就能完成加工，装配时不需要专用工装，只用常规的十字螺丝刀、内六角扳手就能完成整套托架的组装与位置调整。针对机柜内常见的布线需求，在立柱的侧面、托臂的边缘都预留了扎带固定孔，传感器的连接线可以顺着立柱与托臂的边缘梳理固定，避免线缆杂乱遮挡传感器的检测路径，也方便后期维护时快速梳理线路。在承载性能方面，单根悬臂在完全伸出的状态下可以承载不超过5kg的检测模块，顶层承载板的均匀承载能力不超过15kg，能够覆盖绝大多数工业级传感单元、小型信号处理模块的重量需求，当需要承载更重的设备时，可以在两根悬臂之间加装辅助连接杆，进一步提升整体的结构刚性。实际使用过程中，这类托架可以根据机柜内的设备布局灵活调整安装位置，既可以在同一根立柱上安装多组悬臂托架，实现多层传感器的错落布置，也可以将顶层承载板替换为镂空结构，提升设备的散热效率，适配发热量较大的检测模块安装需求。
