桌面级FDM熔融沉积成型3D打印设备结构

　　这套桌面级增材制造设备的结构设计，核心围绕小批量原型制作、创客空间个人创作、教学实训场景的使用需求展开，整体框架采用光轴配合3D打印结构件的组合方案，在保证运动精度的前提下尽可能压缩整机的制造成本与装配难度，适配个人用户、院校实训基地、小型设计工作室的日常使用场景，可完成PLA、ABS等常见热塑性耗材的熔融沉积成型作业，满足手板验证、创意零件制作、教学演示等多场景的实际使用需求。

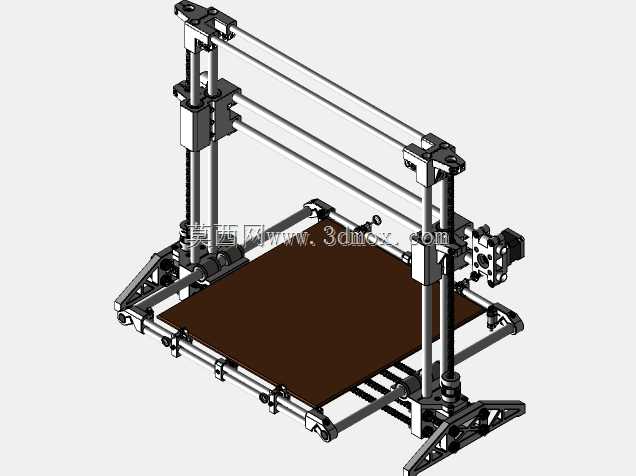

　　从运动结构的设计逻辑来看，设备采用经典的Prusa i3架构衍生方案，X轴负责打印头的横向水平运动，Y轴负责热床平台的纵向水平运动，Z轴采用双光轴配合梯形丝杠的传动结构完成打印头的垂直升降，三个运动轴的动力传递均采用步进电机配合同步带/丝杠的方案，兼顾运动精度与传动刚性，运动行程的设计充分考虑桌面摆放的空间边界，横向打印行程控制在200mm级别，纵向行程与横向行程匹配，垂直成型高度可满足绝大多数日常创意零件、教学实训样件、小型功能结构件的成型需求，整机放置在常规书桌、工作台面上即可完成部署，不需要额外预留过大的操作与维护空间。

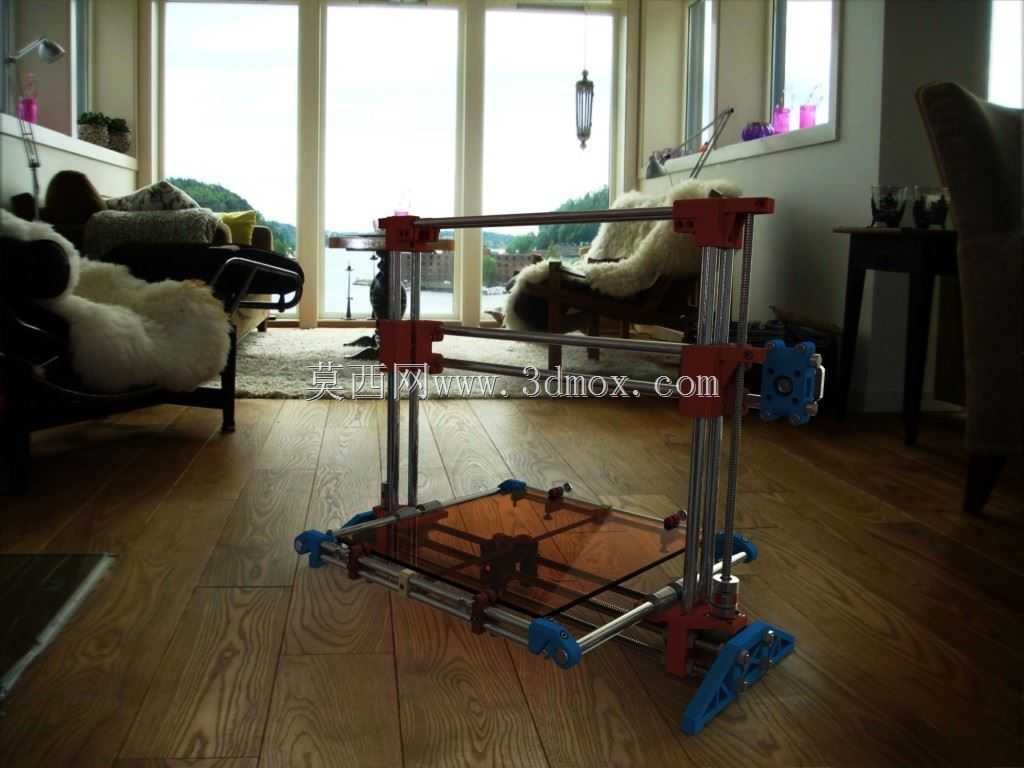

　　框架部分的设计充分考虑DIY装配的便利性，所有支撑结构件均采用可自行打印的标准接口设计，光轴与结构件的配合采用过盈定位加顶丝锁紧的固定方式，不需要复杂的机加工工序即可完成整机组装，底部支撑脚采用可调式设计，可根据放置台面的平整度快速调平整机水平，减少平台倾斜带来的首层打印失败问题。热床平台采用玻璃基板配合调平弹簧的结构，用户可快速调整平台四个角点的高度，保证打印首层与喷嘴的间距均匀，平台加热模块的安装位置预留了标准的热敏电阻与加热线走线槽，避免运动过程中线路拖拽干涉运动部件。

　　挤出机构采用远端送料的设计思路，将送料电机布置在框架固定位置，减少X轴运动部分的负载重量，有效降低运动过程中的惯性抖动，提升高速打印时的成型精度，喷嘴部分采用标准的E3D兼容接口，用户可根据耗材类型、打印精度需求快速更换不同口径的喷嘴，喉管部分的散热结构预留了标准散热风扇的安装位，可保证耗材在喉管内不会提前熔融，避免堵头故障的发生。整机的走线全部沿框架光轴与型材的侧边布置，采用扎带固定的方式预留足够的运动余量，所有运动部件的限位开关安装位置都设计了微调结构，可根据实际装配误差调整限位触发位置，保证各轴的运动原点准确。

　　从实际使用的角度出发，这套结构的设计充分考虑了日常维护的便利性，所有易损部件包括同步带、轴承、喷嘴、热床玻璃都采用通用标准件，不需要定制特殊配件即可完成更换，框架的模块化设计让用户可根据自身需求后续升级自动调平传感器、断料检测模块、静音驱动板等扩展功能，不需要对主体框架进行大规模修改。设备的打印区域采用开放式设计，方便用户随时观察打印状态、清理喷嘴残留耗材、调整打印过程中的平台偏移问题，相比封闭结构的工业级设备，开放式的框架更适合教学场景下的结构原理演示，学生可直观观察三个运动轴的传动逻辑、耗材熔融挤出的全过程，更好地理解增材制造的成型原理。

　　在安装边界的设计上，整机的外部轮廓尺寸充分考虑常规桌面的纵深与宽度，深度方向控制在400mm以内，宽度控制在450mm以内，高度控制在400mm左右，整机重量控制在10kg以内，单人即可完成搬运与位置调整，设备后部预留了电源与主控板的安装空间，所有外接接口都布置在设备后侧，避免正面走线影响操作，底部的可调脚轮（可选配）可让用户在需要移动设备时快速推移，不需要整体抬升搬运。结构设计过程中对所有运动部件的干涉位置都做了避让处理，X轴运动到两端极限位置时不会碰撞Z轴的固定座，Y轴前后运动时不会拉扯到底部的加热线路，Z轴升降到最高位置时不会出现丝杠顶出、同步带脱落的问题，所有运动部件的活动范围都设置了硬限位结构，即使限位开关出现故障，也不会出现运动部件超程脱落的情况。
