车载CD安装固定支撑托架结构设计

　　日常车载影音改装作业里，不少老式车型的中控预留位需要适配非原厂CD主机，这时候配套的固定支撑托架就成了决定安装稳定性的核心零件，本次设计的这款托架就是针对银河站车型中控CD安装位开发的专用固定结构，完全贴合原车中控内侧的安装边界，不需要额外对原车内饰做破坏性切削就能完成CD主机的挂载固定。从实际装车场景来看，这类托架需要同时承担主机承重、安装定位、间隙补偿三个核心作用，很多通用款托架装车后容易出现主机松动、行车异响、面板与内饰缝隙不均的问题，根源就是没有匹配对应车型的安装点位与曲面轮廓，这款托架在设计阶段就完全复刻了原车安装位的卡扣点位与贴合弧度，装车后能让CD主机与中控内饰面保持齐平，不会出现突兀的凸起或者凹陷。

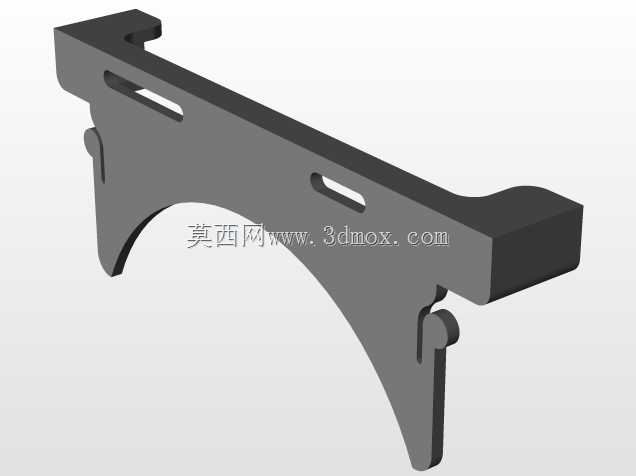

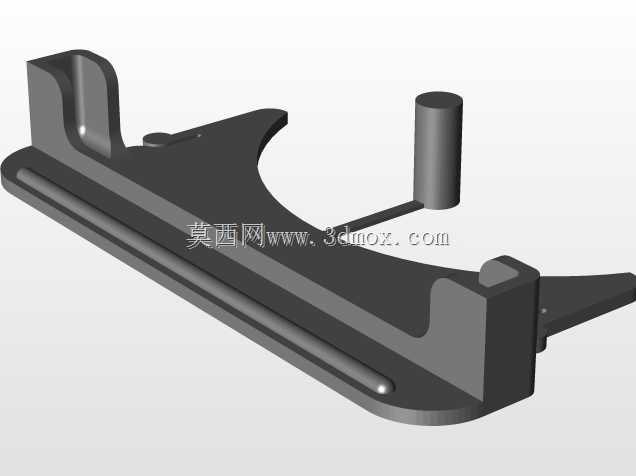

　　从结构设计思路来看，这款托架采用单侧悬臂式支撑结构，主体承力段做了弧形下沉设计，刚好避让CD主机尾部的接线束空间，不会出现线束被托架挤压导致的接触不良或者线材磨损问题。托架上部设置了两个长条形调节腰孔，安装时可以根据CD主机的实际厚度微调前后固定位置，适配不同厚度的 aftermarket CD主机，腰孔的长度预留了8mm的调节余量，足够覆盖市面上绝大多数常规尺寸车载CD的安装公差。托架两端的固定卡扣采用外翻式凸台结构，刚好卡入原车中控内侧的预留卡槽里，不需要额外打螺丝就能完成初步定位，降低安装时的操作难度，卡扣根部做了R2的圆角过渡，避免应力集中导致卡扣在拆装过程中断裂。

　　从安装边界尺寸来看，这款托架的整体横向跨度匹配原车中控CD位的内侧宽度，两端凸台的中心距完全对应原车卡槽的间距，安装时不需要额外扩孔或者修改原车卡槽位置。托架的竖向高度刚好承托在CD主机的下半部分，承力面与主机底部完全贴合，受力均匀不会出现局部应力集中导致的主机外壳变形。托架的板材厚度经过承重校核，选用常规钣金加工厚度即可满足承重要求，日常行车过程中的颠簸振动不会出现托架变形下垂的问题，表面做哑光喷塑处理，既可以避免长期使用生锈，也不会因为金属反光透过中控缝隙影响车内观感。

　　实际使用过程中，这款托架的安装流程非常简便，只需要先将托架两端的卡扣对准原车中控内侧的卡槽推入卡紧，再将CD主机顺着托架的导向弧面推入到位，最后通过上部的腰孔拧入固定螺丝就能完成整个安装作业，相比通用款托架需要反复测量定位、裁剪修改的操作，能节省至少一半的安装时间。托架下部的弧形缺口除了避让线束之外，还预留了足够的手部操作空间，安装后期如果需要调整线束或者插拔主机后部的接口，不需要完全拆下托架就能完成操作，后期维护的便利性大幅提升。针对车载场景的振动特性，托架的承力面做了微幅的上翘预变形设计，当CD主机放置到位后，托架在承重状态下刚好保持水平，不会因为长期承重出现下塌变形，避免主机长期倾斜导致的读碟异常问题。
