摩托车后轮链轮差速器传动总成结构

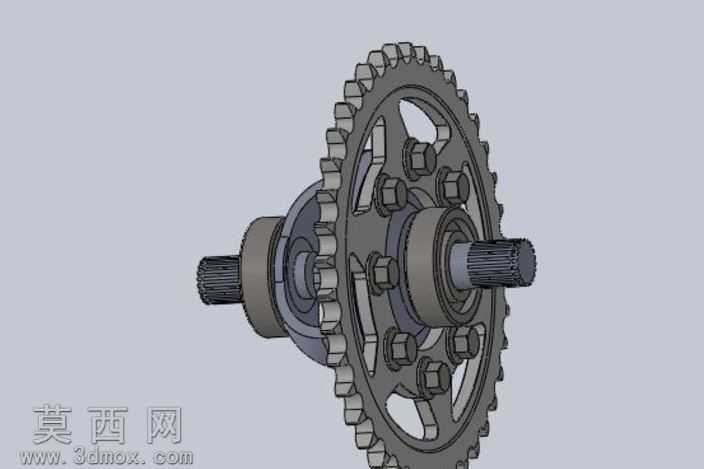

本作品为摩托车后轮配套的链轮差速器传动总成三维建模成果，建模过程严格遵循机械传动设计的实际尺寸规范，先通过草图绘制完成各核心零件的轮廓基准，依次构建花键轴、差速器壳体、行星齿轮组、固定螺栓、从动链轮等独立零件，再按照实际装配约束完成总装配合，确保各零件间的同轴度、配合间隙符合真实机械装配要求。材质设置上，针对不同零件的实际用材做了区分：花键轴采用调质合金钢材质，渲染时呈现哑光金属灰质感，表面添加细微的机加工纹理还原真实加工痕迹；从动链轮采用高强度碳钢材质，齿面做了模拟淬火后的质感处理，轮辐部分保留金属原色同时添加轻微的使用磨损痕迹；固定螺栓采用标准发黑处理的紧固件材质，差速器壳体采用铸钢材质，表面呈现略带粗糙的铸造成型质感，各零件材质区分清晰，便于直观识别不同部件的功能分区。结构设计上，该总成集成了链传动从动、差速传动、动力输出三项核心功能，大尺寸从动链轮通过周向均布的螺栓与差速器壳体刚性连接，动力经链轮输入后通过差速器内部的行星齿轮结构分配至两侧花键输出轴，可实现两轮转速差调节，适配车辆转弯时的行驶需求；链轮采用镂空辐条设计，在保证结构强度的前提下有效降低总成自重，两侧花键轴采用标准渐开线花键结构，保证动力传递的扭矩承载能力与连接可靠性。建模过程中对齿形参数做了精准还原，链轮齿形符合滚子链传动的齿廓标准，差速器内部齿轮的模数、压力角等参数均按照传动比要求匹配设计，装配时添加了合理的干涉检查，确保各运动部件无结构干涉，可直接用于传动原理演示、结构教学参考或后续的工程优化设计，完整还原了该类传动总成的真实结构与功能逻辑。
