重载定向支撑脚轮结构三维设计

　　这款定向脚轮的结构设计，核心面向车间重型工装台、固定式转运料架、中小型设备移位的重载支撑场景，区别于万向转向脚轮，定向结构的抗侧向偏移能力更强，适合沿固定路径短距离移位、长期定点承重的使用需求，在生产线旁的工具柜、重型物料周转架、固定式焊接工装台的底部支撑场景中，这类定向脚轮的使用占比远高于万向轮，因为其支架不存在转向回转间隙，长期承重下不会出现轮体偏摆、支架形变的问题。

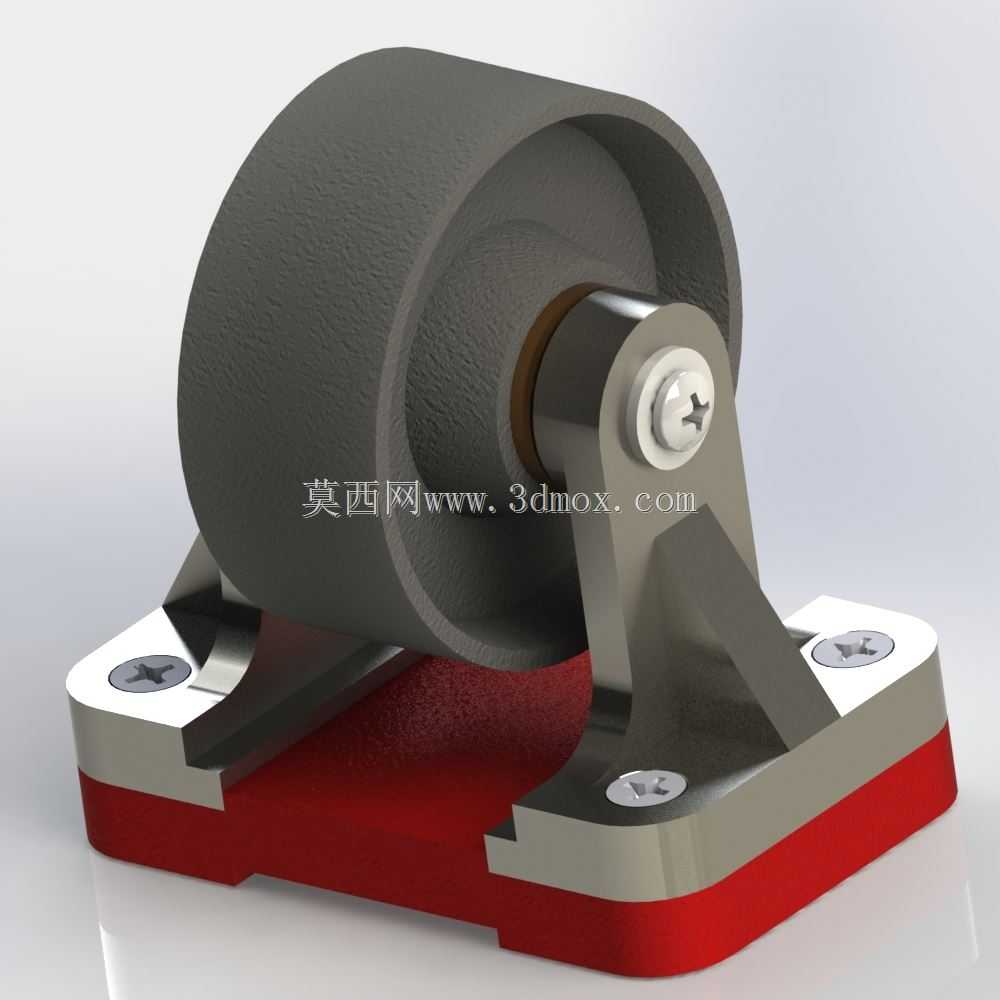

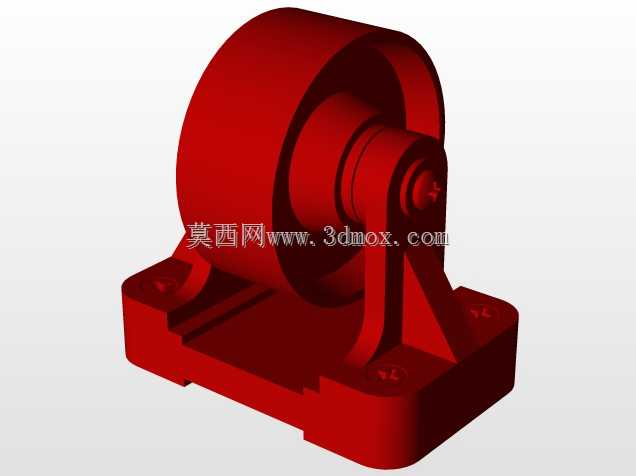

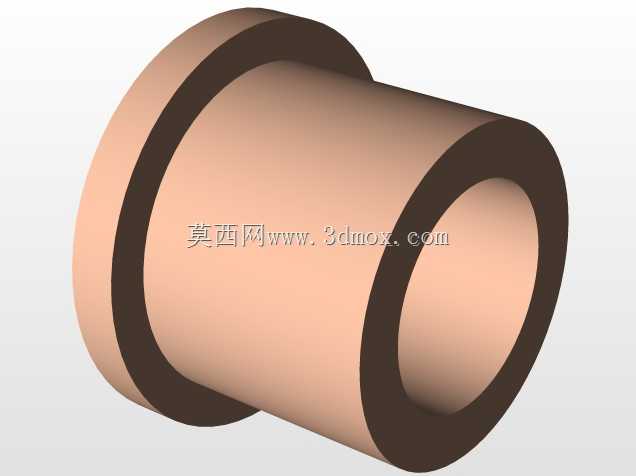

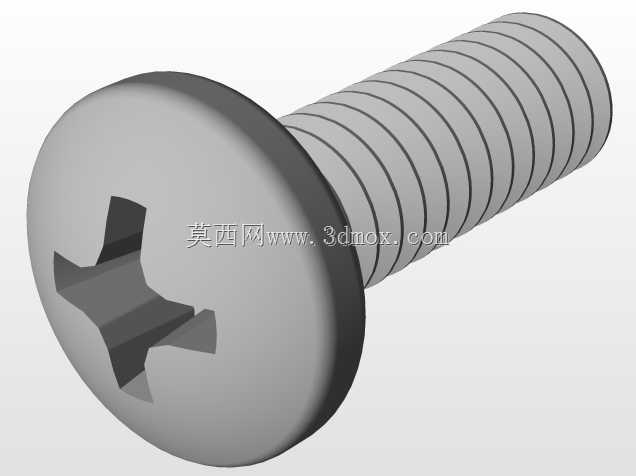

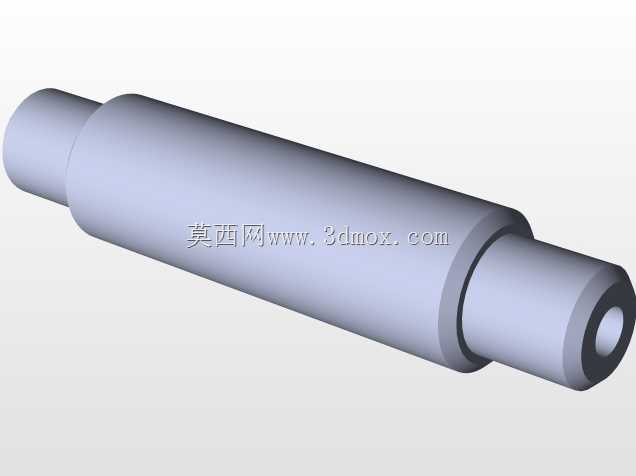

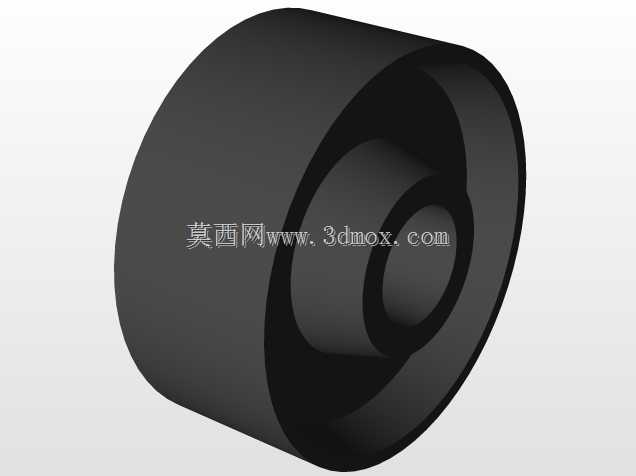

　　从结构拆分来看，整个脚轮分为滚轮本体、支撑支架、安装底板三个核心部分，滚轮采用高硬度耐磨材质，轮面做了微弧面处理，既可以在环氧地坪、水泥地面、钢板地面等不同车间地面顺畅滚动，也能避免轮面边缘应力集中导致的崩边、异常磨损问题，轮体内部嵌入了自润滑轴承套，直接与支架的轮轴配合，不需要额外加装外置轴承，减少了装配零件数量，也降低了后期维护的润滑需求，轮轴采用十字槽螺钉锁紧定位，装配时不需要专用工具，用普通十字螺丝刀即可完成轮体与支架的组装，后期更换轮体时拆解也十分便捷。

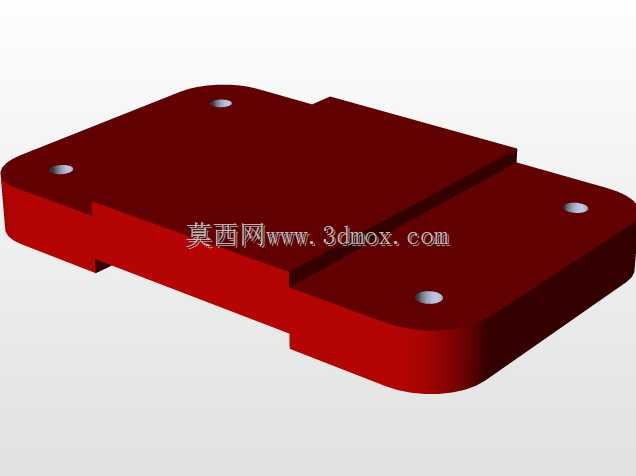

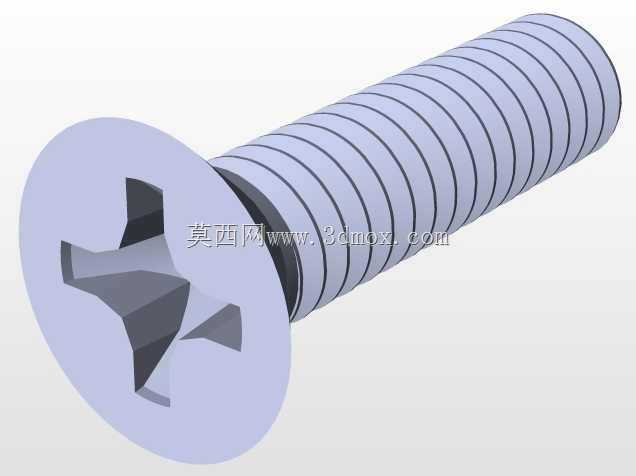

　　支撑支架采用弯折一体成型结构，两侧支撑板对称分布，轮轴安装孔位做了同轴度公差约束，保证轮体转动时不会出现卡滞、偏磨的问题，支架与底部安装底板之间设置了三角加强筋结构，这部分的设计是为了抵消重载下支架受到的倾覆力矩，当设备推移时遇到地面凸起、小台阶，轮体受到的冲击载荷会通过加强筋分散到整个安装底板上，避免支架与底板连接位置出现应力断裂。安装底板采用矩形平板结构，两个对角位置设置了沉头安装孔，安装时可以用内六角螺栓将脚轮直接固定在设备底部的安装梁上，沉头孔的设计可以保证螺栓头完全沉入底板内部，不会突出底板平面影响安装贴合度，底板与支架连接的位置做了折弯包边处理，提升底板整体的抗弯折强度，底板底部还设置了一层缓冲垫层，当脚轮承重静置时，垫层可以吸收地面传来的微小振动，避免设备运行时脚轮与地面硬接触产生共振噪音。

　　设计过程中，安装边界的尺寸约束是核心考量点，首先是安装孔的孔距，匹配市面上通用的重型设备底部安装梁的标准孔位，不需要用户额外在设备底部打孔适配，轮体的直径选择兼顾了滚动阻力与安装高度，直径过小的轮体在过地面缝隙、电缆线槽盖板时容易卡滞，直径过大则会抬升设备整体重心，降低设备静置时的稳定性，这款脚轮的轮径选择刚好平衡了两者的需求，安装后的整体高度控制在常规重型脚轮的标准高度区间，和同规格万向脚轮的安装高度保持一致，用户可以根据需求在设备底部搭配定向轮与万向轮使用，不需要调整安装位的高度差。轮体的宽度设计也经过载荷校核，足够的轮宽可以降低单位面积的地面压强，避免在环氧地坪上留下压痕，同时宽轮体的抓地性能更好，推移设备时不会出现侧滑问题。

　　从实际使用的角度出发，这款定向脚轮不存在转向结构的磨损间隙，长期使用后的维护成本极低，没有转向滚珠、回转轴承这类容易进灰卡滞的结构，在焊接车间、打磨车间这类多粉尘的生产场景中使用，也不会出现转向失效的问题，支架的表面做了防锈处理，在潮湿的仓储环境、清洗频繁的食品加工车间场景中使用，也不会出现锈蚀卡滞的问题。轮体的材质选择兼顾了耐磨与静音特性，推移过程中不会产生尖锐的摩擦噪音，适合对车间噪音有管控要求的精密加工生产场景。在结构建模过程中，所有配合面都做了公差匹配，轮轴与轴承套的配合采用间隙配合，保证轮体转动顺畅无卡滞，安装孔的位置度公差控制在合理范围，保证四个脚轮同时安装时，所有轮面都能完全贴合地面，不会出现个别脚轮悬空、承重不均的问题。支架的弯折圆角做了应力释放处理，避免弯折位置出现应力集中导致的开裂问题，所有棱角位置都做了倒角处理，装配过程中不会划伤操作人员的手部，也不会刮蹭设备底部的管线。
