电源设备用钣金金属外壳结构设计

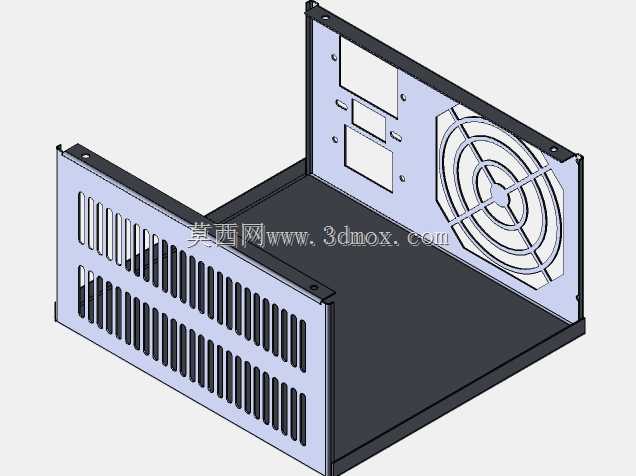

　　这款金属壳体主要面向工业开关电源、模块电源的外置防护场景，在工控机柜、通信基站供电单元、小型工业设备内置供电模块中都能适配，核心作用是为内部的电源PCB板、功率器件、接线端子提供物理防护，同时兼顾电磁屏蔽与散热需求，避免内部器件受外界粉尘、磕碰、电磁干扰影响，也能防止人员误触内部带电部件引发安全问题。从结构设计逻辑来看，整体采用分体折弯拼合的钣金工艺思路，主体由底板、两侧端板三个核心钣金件拼接而成，没有复杂的曲面结构，所有折弯边都预留了标准的钣金折弯止裂槽，折弯半径适配常规冷轧钢板的折弯工艺要求，不需要开模即可通过数控冲床、折弯设备完成加工，生产门槛低，批量加工的成本可控，适合中小批量的电源配套生产场景。

　　壳体的安装边界设计充分考虑了电源模块的常规安装需求，底板预留了对应PCB安装柱的固定孔位，孔位间距适配主流1U、2U规格电源的PCB安装尺寸，两侧端板的翻边处预留了与设备机架固定的安装孔，可直接通过螺丝固定在机柜内部的安装梁上，不需要额外设计转接支架，能减少装配环节的配件数量，提升装配效率。散热结构的设计完全匹配电源器件的发热特性，其中一侧端板设计了阵列式长条形通风孔，孔位的排布避开了内部功率器件的安装位置，既保证了通风面积，又不会因为开孔过大降低壳体的结构强度，通风孔的冲压方向做了毛刺处理，避免装配时划伤线材或者操作人员；另一侧端板集成了轴流风扇的安装位，风扇安装位的同心圆格栅做了加强筋处理，既可以防护风扇扇叶，

　　又能引导气流顺着格栅方向进入壳体内部，形成从通风孔进风、风扇位出风的定向散热风道，能快速带走内部变压器、功率管等发热器件产生的热量，保证电源长时间满负载运行时的温度处于合理区间。端板上还预留了电源输入接口、输出接线端子、状态指示灯的对应开孔，开孔尺寸完全适配常规工业电源的接插件规格，位置排布符合操作人员的接线操作习惯，接线侧的开孔边缘做了翻边处理，避免锋利的板边划伤线材绝缘层，降低短路风险。壳体的拼接位置采用卡扣定位加螺丝固定的组合方式，拼接缝隙控制在0.2mm以内，既可以保证壳体的整体结构刚性，又能实现快速拆装，方便后期对内部电源器件进行检修维护，所有外露的板边都做了压毛边处理，没有尖锐的棱角，符合电气设备的安全设计要求。

　　在电磁屏蔽设计上，拼接位置的板件搭接宽度预留了足够的导电接触面积，后期表面做导电氧化或者喷塑处理时可在搭接位置预留导电区域，能有效提升壳体的电磁屏蔽效能，降低电源工作时对外的电磁辐射，也能阻挡外界电磁信号对电源控制电路的干扰，适配工业现场复杂的电磁环境。整体结构没有冗余的设计，所有的特征都服务于装配、散热、防护三个核心需求，钣金展开后的板材利用率较高，加工过程中产生的废料少，符合钣金加工的经济性要求，对于刚接触钣金结构设计的从业者来说，这款壳体的折弯工艺处理、孔位避让设计、风道布局思路都有较高的参考价值，可直接借鉴到同类型的电气设备外壳设计中，根据实际的电源功率、器件尺寸调整对应开孔位置与壳体长宽高尺寸即可快速衍生出适配不同规格电源的外壳结构。
