可灵活调整插孔数量的欧标排插结构设计

　　在民用配电、小型办公工位布线、临时展会供电这类场景里，固定插孔数量的排插经常会遇到适配性问题：工位上设备少的时候排插过长挤占桌面空间，临时接入多台测试设备时又出现插孔不足的情况，这款可调整插孔位数的欧标排插，正是针对这类实际使用痛点做的结构优化。从结构拆分来看，整个排插仅由上壳体、下壳体、导电铬带三个核心零件组成，没有额外的复杂卡扣或者独立的插孔模块连接件，装配时只需要将导电铬带按照预设的插孔定位槽卡入下壳体，再扣合上壳体即可完成组装，相比传统需要单独安装每个铜套、焊接导线的排插结构，装配工序减少近六成，也避免了多段导线连接带来的接触电阻过大、虚接发热的隐患。设计时预留了3位、5位、6位三种插孔数量的调整空间，不需要更换壳体模具，

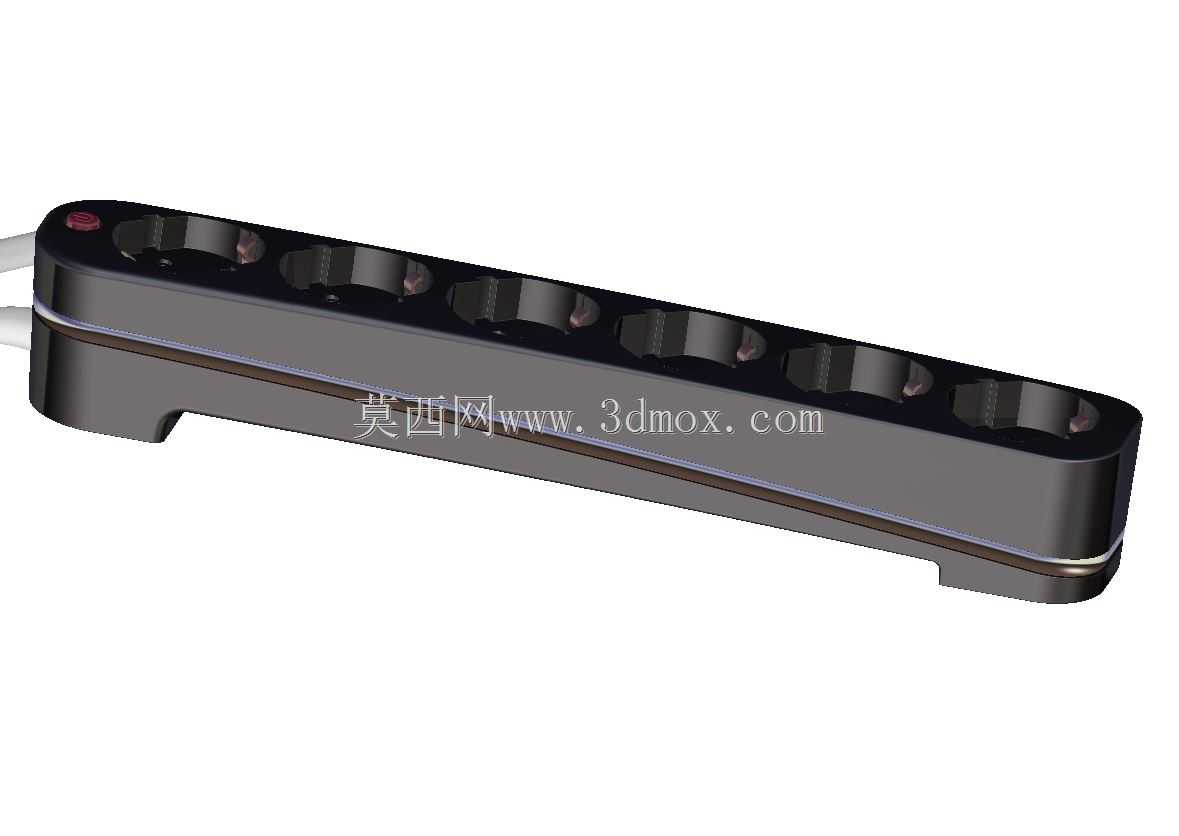

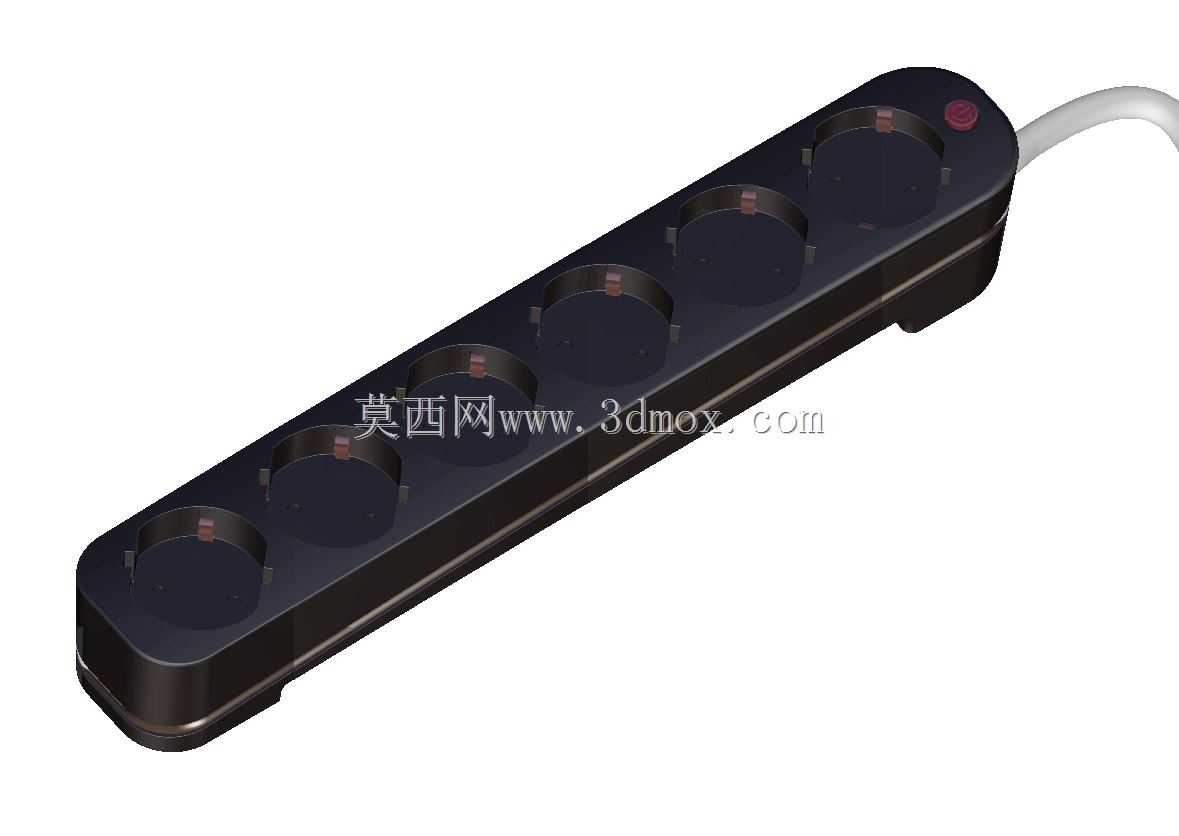

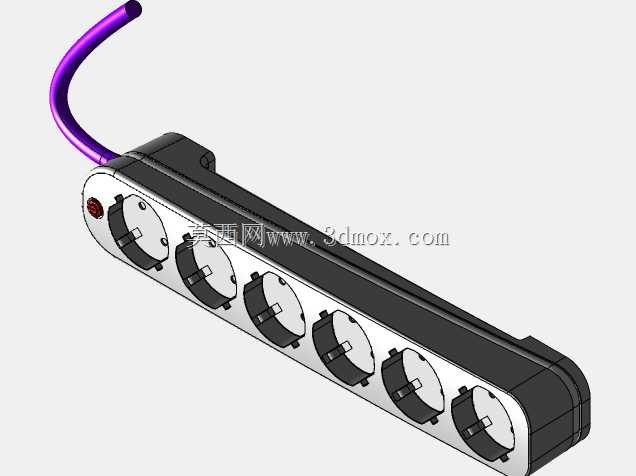

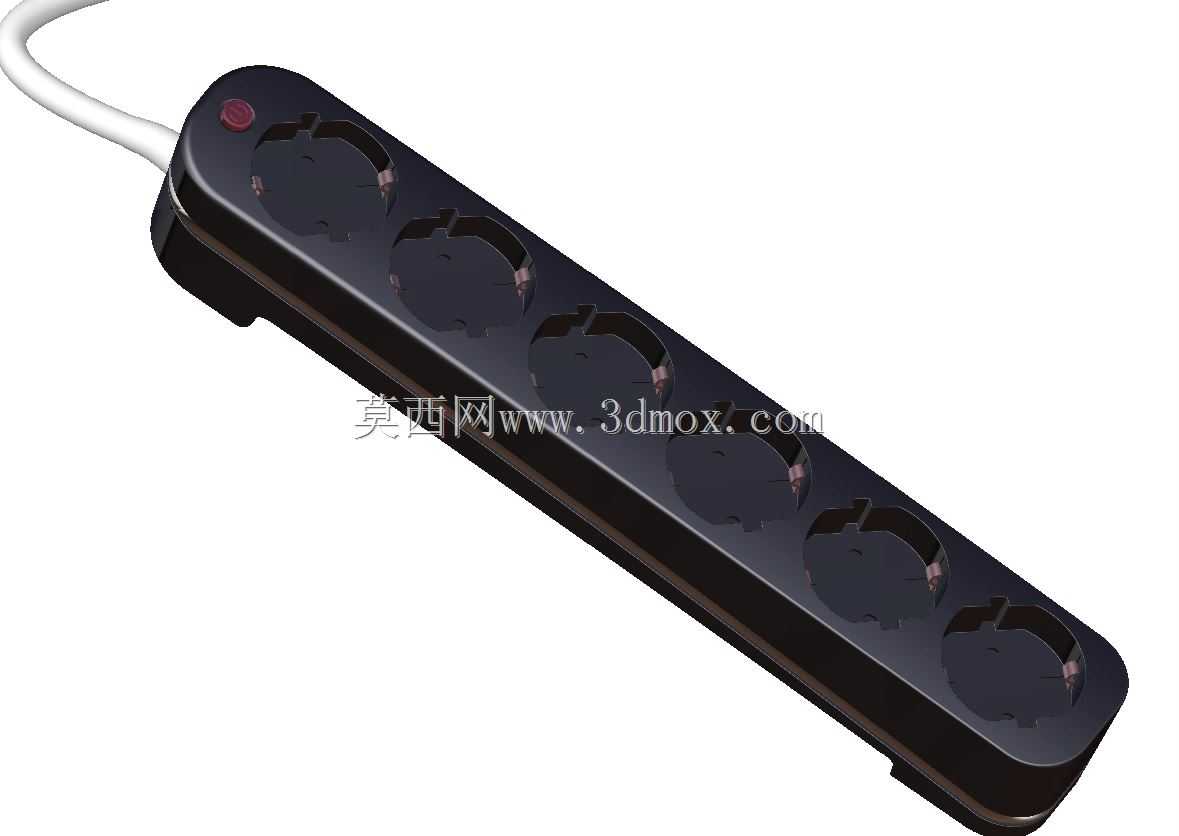

　　只需要调整导电铬带的长度、对应位置的插孔遮挡嵌件，就能快速衍生出不同规格的产品，大幅降低了多SKU生产的模具投入成本。外形上采用长条形圆角结构，壳体边缘做了1.5mm的圆弧倒角，避免日常挪动时磕碰划伤桌面或者线缆绝缘层，整体厚度控制在28mm，放置在桌面缝隙、显示器支架下方时不会出现卡滞，出线端采用侧出式线尾结构，线缆弯折半径预留了15mm的安全空间，长期使用时不会因为线缆反复弯折导致线芯断裂。插孔布局采用等间距45mm中心距设计，相邻插孔之间不会因为大体积电源适配器互相遮挡，每个插孔的接地弹片、火线零线接触片都和导电铬带做一体化冲压成型，接触压力控制在1.2N-1.8N区间，既保证插头插入后不会因为轻微拉扯松脱，

　　也不会因为插入阻力过大导致用户插拔费力。壳体上的电源指示孔位预留了8mm的安装位，可以直接加装氖泡或者LED指示灯，不需要额外改动壳体结构，底部预留了两个3mm的壁挂安装孔，既可以平放桌面使用，也可以通过螺丝固定在墙面、工作台侧面，适配不同的安装场景。上下壳体的配合采用止口结构，配合间隙控制在0.2mm以内，达到IP20的防护等级，能够阻挡日常使用中直径12mm以上的异物进入壳体内部，避免手指误触内部带电部件，同时壳体材料选用阻燃PC材质，在750℃灼热丝测试下不会出现明火引燃的情况，满足低压电器的安全使用要求。导电铬带采用锡磷青铜材质，表面做镀镍处理，既保证了良好的导电性能，也避免长期使用后铜带氧化导致接触不良，

　　铬带的载流截面按照16A的额定电流设计，在满负载6个插孔同时接入设备时，铜带温升控制在40K以内，符合家用和类似用途插头插座的安全标准要求。线尾位置做了防弯折的应力分散结构，线缆和壳体的连接处采用软胶包覆，当线缆受到侧向拉扯时，拉力会直接传递到壳体的线卡结构上，不会拉扯内部的导电连接部位，避免线缆被拉脱导致的短路风险。在实际选型适配时，这类模块化排插可以根据工位的实际设备数量灵活配置插孔位数，不需要为了预留冗余插孔采购过长的排插，也不会因为插孔数量不足额外串接排插导致的用电安全隐患，尤其适合开放式办公区、临时测试工位、展会临时供电这类用电设备数量波动较大的场景，在结构建模时，只需要调整导电铬带的长度参数、对应删减上壳体的插孔位特征，就能快速生成不同规格的模型文件，不需要重新绘制整体壳体结构，大幅提升了衍生型号的设计效率。
