AirPatrol智能空调控制器外壳结构设计

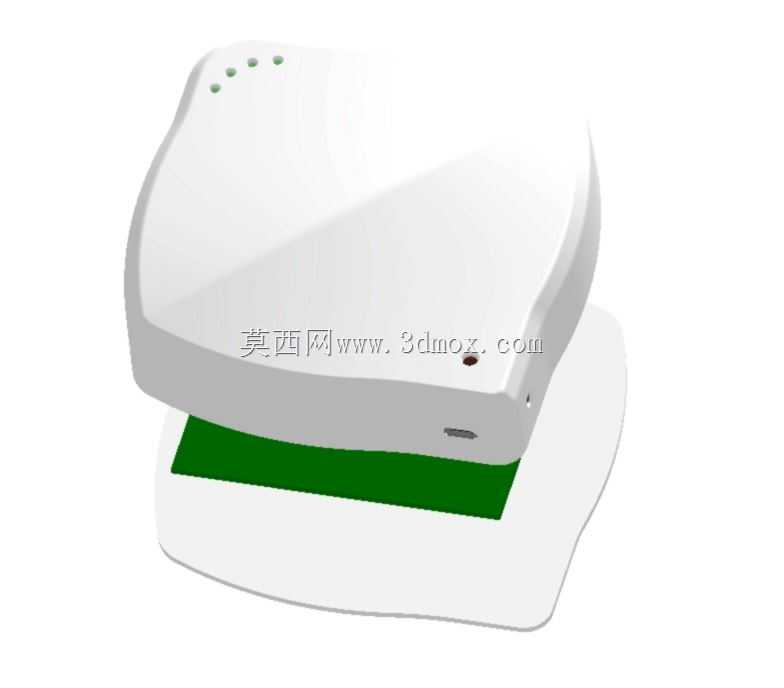

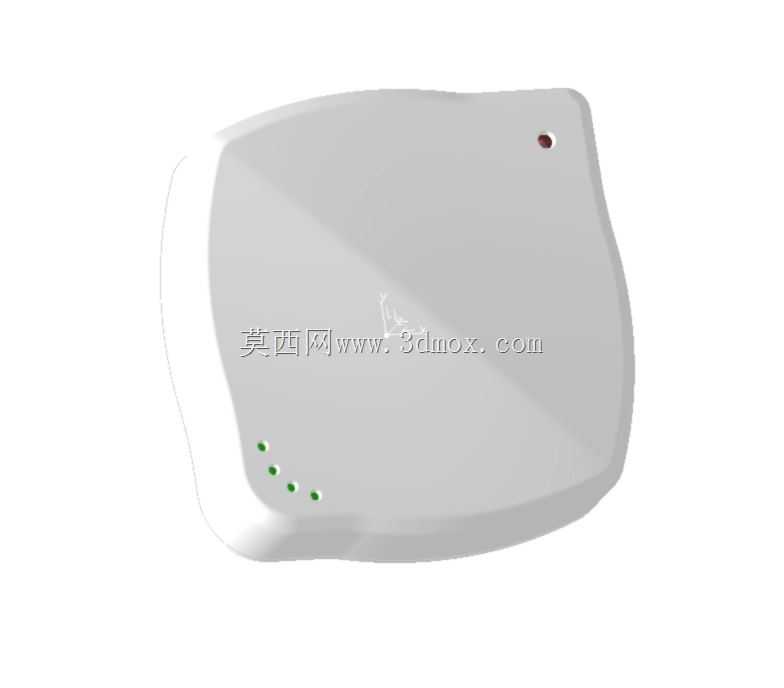

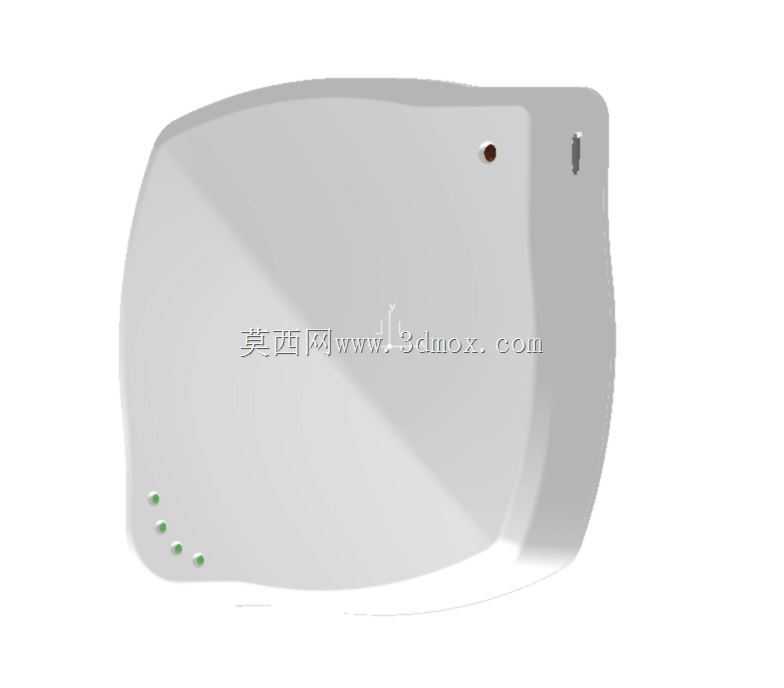

　　这款控制器壳体主要面向民用及小型商用空间的空调智能控制场景，适配壁挂式安装需求，可直接替代传统空调遥控器的固定安装位，也可独立布置在墙面便于人员操作的高度区域，日常使用中无需频繁手持操作，通过壳体上的状态指示灯即可直观反馈设备运行、联网、指令发送等工作状态，避免了传统遥控器易丢失、需对准接收端的使用痛点。从结构设计逻辑来看，壳体采用一体化上盖与下盖扣合的装配方式，边缘做了大弧度圆角过渡处理，既能够避免安装与日常触碰时的锐边划伤风险，也能适配多数家装、办公场景的装修风格，不会因为棱角过于突兀破坏墙面整体视觉协调性。壳体右上角预留了红外发射窗口的安装位，窗口位置做了内凹沉台设计，既可以固定红外发射管的安装角度，

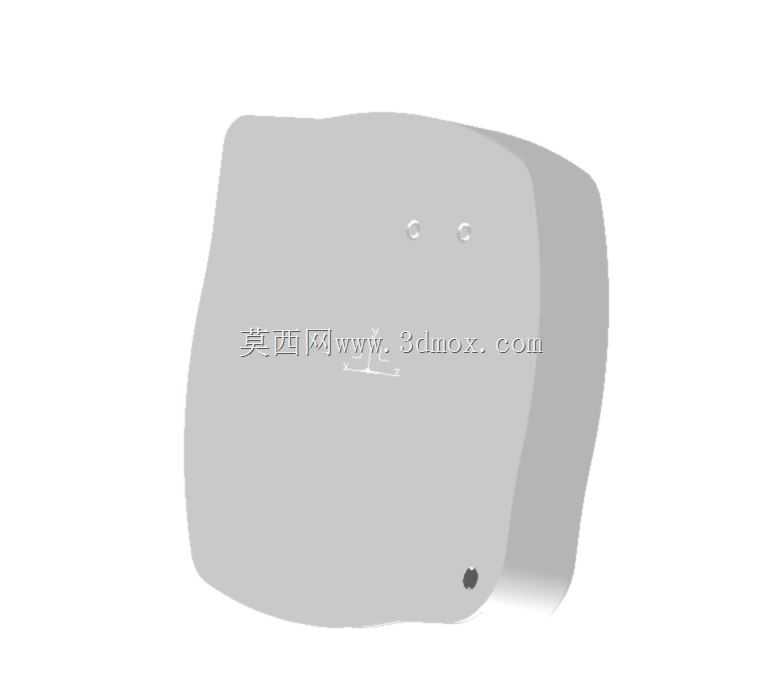

　　保证红外信号的覆盖范围能够对准空调室内机的接收端，也能避免日常擦拭墙面时剐蹭到发射元件，同时沉台边缘做了遮光处理，减少环境光线对红外发射效率的干扰。壳体下侧边缘排布了四个状态指示灯的透光孔位，孔位采用内小外大的锥形导光结构，不需要额外加装导光柱即可让LED光线均匀透出，既降低了物料成本，也避免了导光柱装配公差带来的灯光偏移问题，指示灯的排布间距经过反复调整，人员站在1.5米外即可清晰分辨每个灯位对应的状态，不会因为灯光串扰导致状态误判。安装边界方面，壳体背部预留了标准86型接线盒的固定孔位，既可以直接固定在墙面预埋的接线盒上，也支持通过背胶粘贴的方式固定在光滑墙面，两种安装方式的固定位都做了隐藏式设计，安装完成后外部看不到固定螺丝，

　　保证了壳体外观的整体性。壳体内部做了多组定位筋位，分别对应主控电路板、红外发射模块、供电模块的安装位置，筋位高度根据电路板上最高元件的高度做了适配，保证上盖扣合后不会压碰到板上元件，同时筋位之间预留了走线槽，方便内部连接线的排布固定，避免装配时线材被壳体夹伤导致的电路故障。壳体壁厚采用均匀的2mm设计，适配常见的ABS注塑工艺，既能够保证壳体的结构强度，日常轻微磕碰不会出现开裂变形，也能控制注塑成型时的缩痕问题，保证外表面的外观质量。壳体的合模线设置在侧面圆角的切线位置，后续经过简单的飞边处理即可做到几乎看不出合模痕迹，外表面采用细晒纹处理，不容易残留指纹与擦拭痕迹，日常维护只需要用干布擦拭即可保持外观整洁。在实际使用场景中，

　　这款壳体能够适配多数壁挂式、柜式空调的智能控制改造需求，不需要对原有空调线路做改动，只需要将控制板装入壳体后固定在墙面即可完成部署，安装门槛极低，同时壳体的密封结构能够阻挡日常的灰尘与少量溅水，适配卫生间、厨房等相对潮湿多尘的安装环境，不会因为环境因素导致内部电路故障。
