内燃机用圆柱式活塞结构三维建模

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键部件，其工作状态直接决定了动力输出的稳定性与整机使用寿命。日常做结构设计复盘时，这类活塞的建模逻辑需要完全贴合实际装机的工况边界，不能只做外观层面的曲面堆砌。从实际应用场景来看，这类圆柱活塞主要适配小排量单缸汽油机或通用动力内燃机，常见于小型发电机组、园林机械、轻型摩托类动力单元，在气缸内完成进气、压缩、做功、排气四个冲程的往复动作，将燃油燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

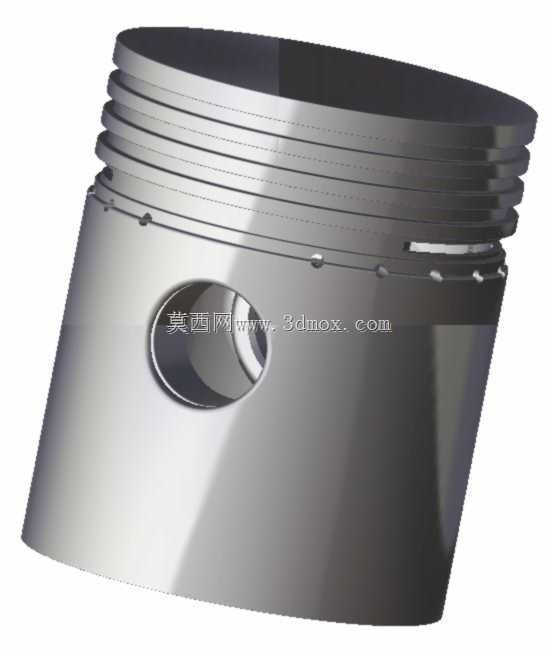

　　设计这类活塞时，首先要明确的是安装边界约束：活塞的外圆柱面需要和气缸内壁保持合理的配合间隙，外圆上的多道环槽是用来安装气环与油环的，气环负责密封燃烧室内的高压燃气，避免燃气窜入曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。建模时环槽的宽度、深度以及槽间的岸高尺寸，都需要匹配标准活塞环的规格参数，不能随意设定尺寸，否则装机后会出现密封失效、拉缸等严重故障。活塞侧壁的销孔是安装活塞销的位置，销孔的轴线需要和活塞轴线保持严格的垂直相交，销孔内部的卡簧槽结构也不能遗漏，用来限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。

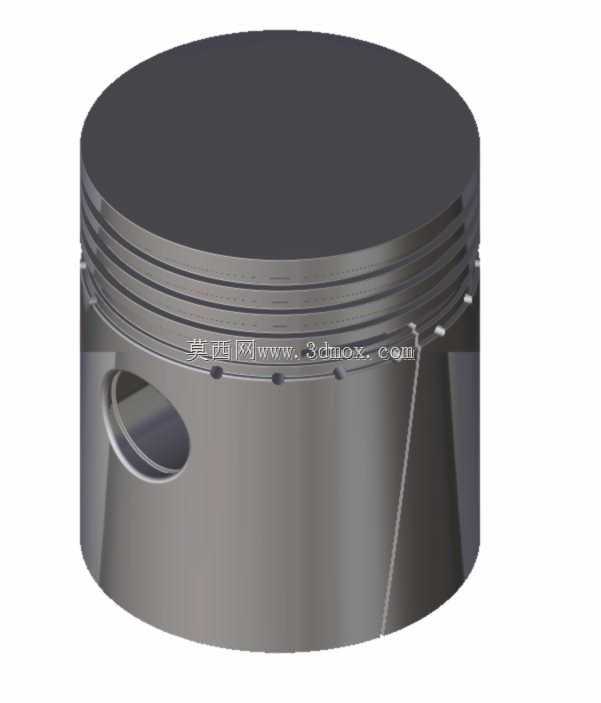

　　从结构特性来看，活塞顶部直接接触高温高压燃气，工作时会承受周期性的冲击载荷与热负荷，所以建模时顶部的平面度、壁厚过渡都要符合工程实际，壁厚不能出现突变，避免工作过程中热应力集中导致活塞开裂。活塞裙部的设计是导向的关键，裙部在往复运动中沿着气缸壁滑动，承受侧推力，所以裙部的圆柱度公差需要在建模时通过合理的曲面约束体现，实际生产中很多活塞会把裙部做成微椭圆结构，来抵消工作受热后的膨胀变形，不过在通用类小活塞的建模中，也会根据应用场景的热负荷水平，选择等直径圆柱结构配合合适的配缸间隙来满足使用要求。

　　建模过程中，首先要确定活塞的总高、外径核心参数，先绘制活塞的轴向截面草图，通过旋转特征生成活塞的基体结构，之后再切除出环槽、销孔、卡簧槽这些细节结构。需要注意的是，所有的棱边都要做合理的倒角或圆角处理，尤其是环槽的上下边缘、销孔的口部，不能存在尖锐棱角，避免应力集中，也方便装配时活塞环、活塞销的顺利装入。很多新手建模时容易忽略这些工艺倒角，做出来的模型看起来和实物一致，但实际不符合加工与装配的工艺要求，属于典型的外观式建模，无法用于后续的工程分析或者加工参考。

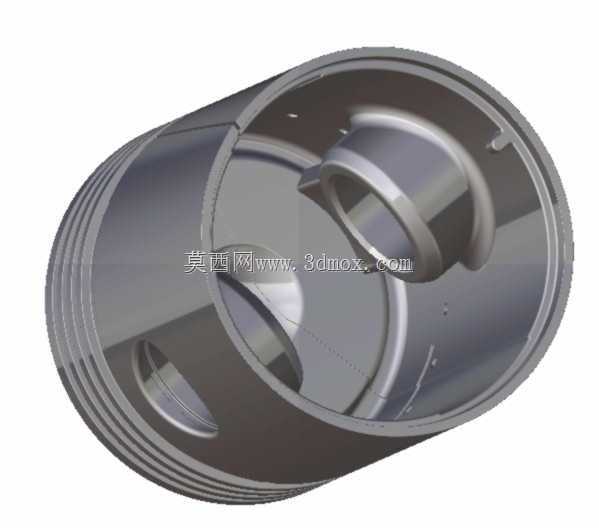

　　从实际选型匹配的角度，这类活塞的尺寸参数需要和对应的气缸、连杆、曲轴形成尺寸链闭环：活塞的行程由曲轴的曲柄半径决定，活塞销孔的中心到活塞顶部的距离，也就是压缩高度，直接影响发动机的压缩比，压缩比是内燃机的核心参数之一，偏差过大会导致发动机动力不足或者爆震。所以在建模时，压缩高度尺寸需要严格按照动力单元的设计值来设定，不能随意调整。另外活塞的重量也需要控制在合理范围内，往复运动件的重量过大，会增大曲轴的动平衡负荷，提升整机的振动水平，所以在结构设计时，在保证强度的前提下，会在活塞内部做合理的减重结构，不过这类小尺寸通用活塞因为本身尺寸不大，很多会采用实心裙部的结构来简化加工工艺，降低生产成本。

　　在做装配验证的时候，活塞需要和活塞环、活塞销、连杆小头、气缸套这些部件做干涉检查：活塞处于上止点时，顶部不能和气门、气缸盖发生碰撞，活塞在下止点时，裙部不能超出气缸套的下端面，活塞销装入连杆小头后，连杆的摆动不能和活塞销座位置发生干涉。这些装配边界的校验，都需要在三维建模阶段完成，避免后续开模或者加工后出现装配问题。很多初学者做活塞模型时，只关注外观的相似度，没有考虑这些实际装配的尺寸约束，做出来的模型只能用于展示，无法支撑实际的工程设计流程。

　　从工况适配的角度，这类活塞工作时的温度分布极不均匀，顶部温度最高，裙部温度相对较低，所以建模时如果后续要做有限元热分析或者应力分析，模型的结构细节必须完整，环槽、销孔这些应力集中的位置不能做简化处理，否则分析结果会出现较大偏差。比如销孔位置是承受活塞销传递的冲击力的核心位置，销座和活塞主体的过渡圆角如果做的太小，会导致应力集中系数过大，工作时容易出现销座开裂的故障，所以在建模时这些过渡位置的圆角尺寸需要符合工程设计规范，不能为了建模省事直接做直角过渡。

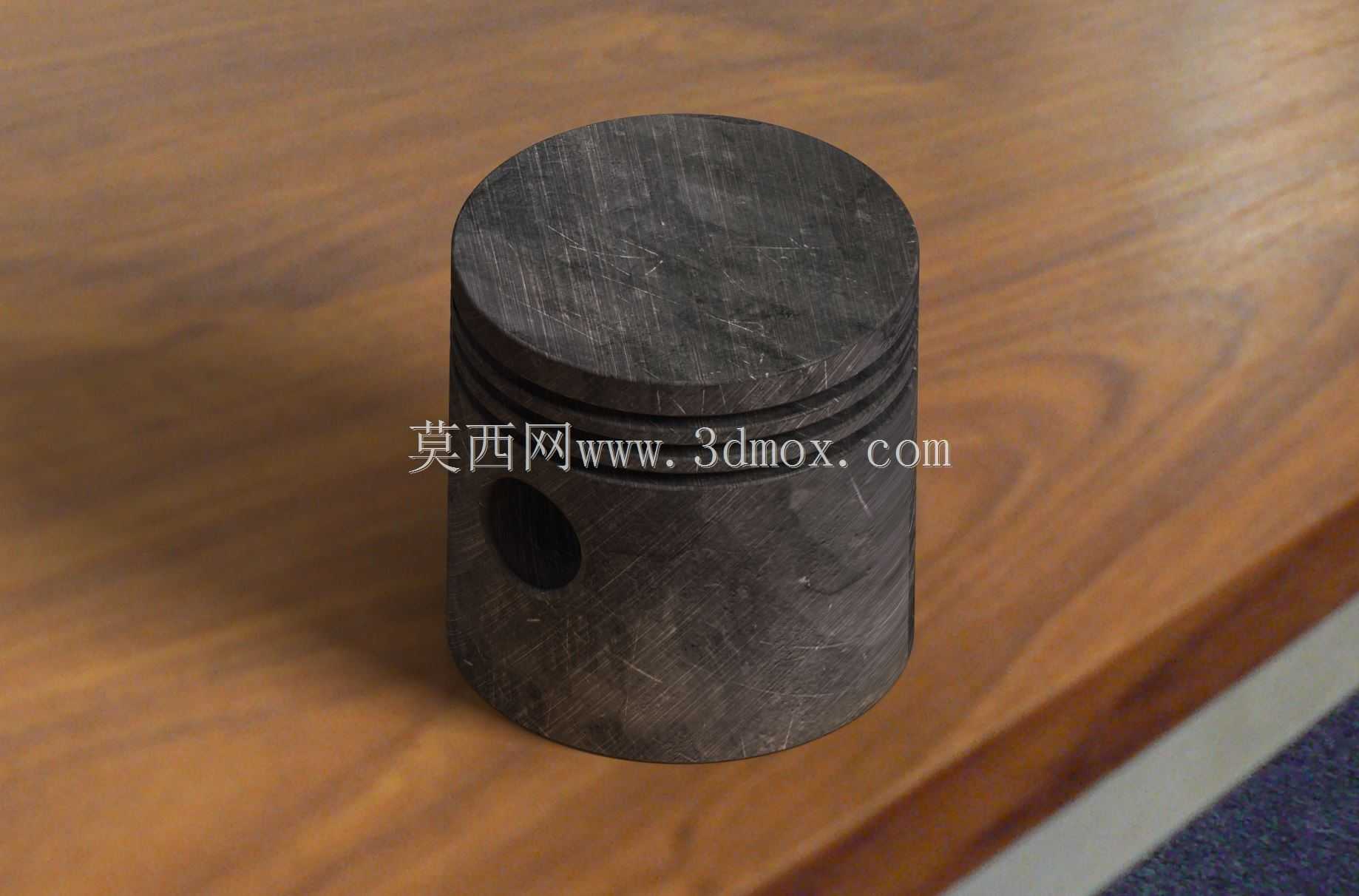

　　整体来看，这个活塞的三维结构完全还原了通用内燃机活塞的核心结构特征，没有多余的装饰性结构，所有的特征都对应实际的功能需求，不管是用于结构教学、装配模拟还是后续的工程分析参考，都能满足使用要求，区别于那些只做了大致外形的简化模型，这个模型的细节结构完整，尺寸逻辑符合内燃机活塞的设计规范，能够帮助从业者理解活塞的结构原理与设计要点。
