机床卡盘用T型紧固扳手结构设计

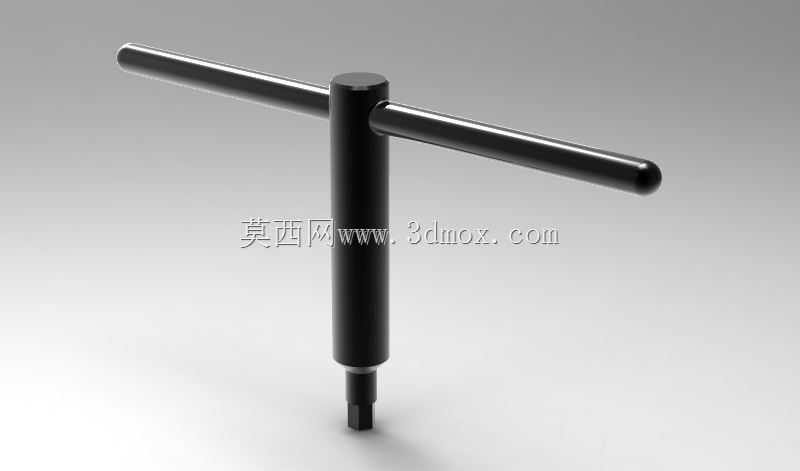

　　在普通车床、回转磨床以及带手动卡盘的回转加工设备场景中，卡盘扳手是操作人员每日高频接触的工装辅具，其结构合理性直接影响装夹效率与操作安全性。这款T型结构的卡盘紧固扳手，核心作用是与卡盘端面的方孔配合，通过转动扳手带动卡盘内部的伞齿轮传动副，驱动卡爪沿径向移动，完成工件的夹紧与松卸动作。

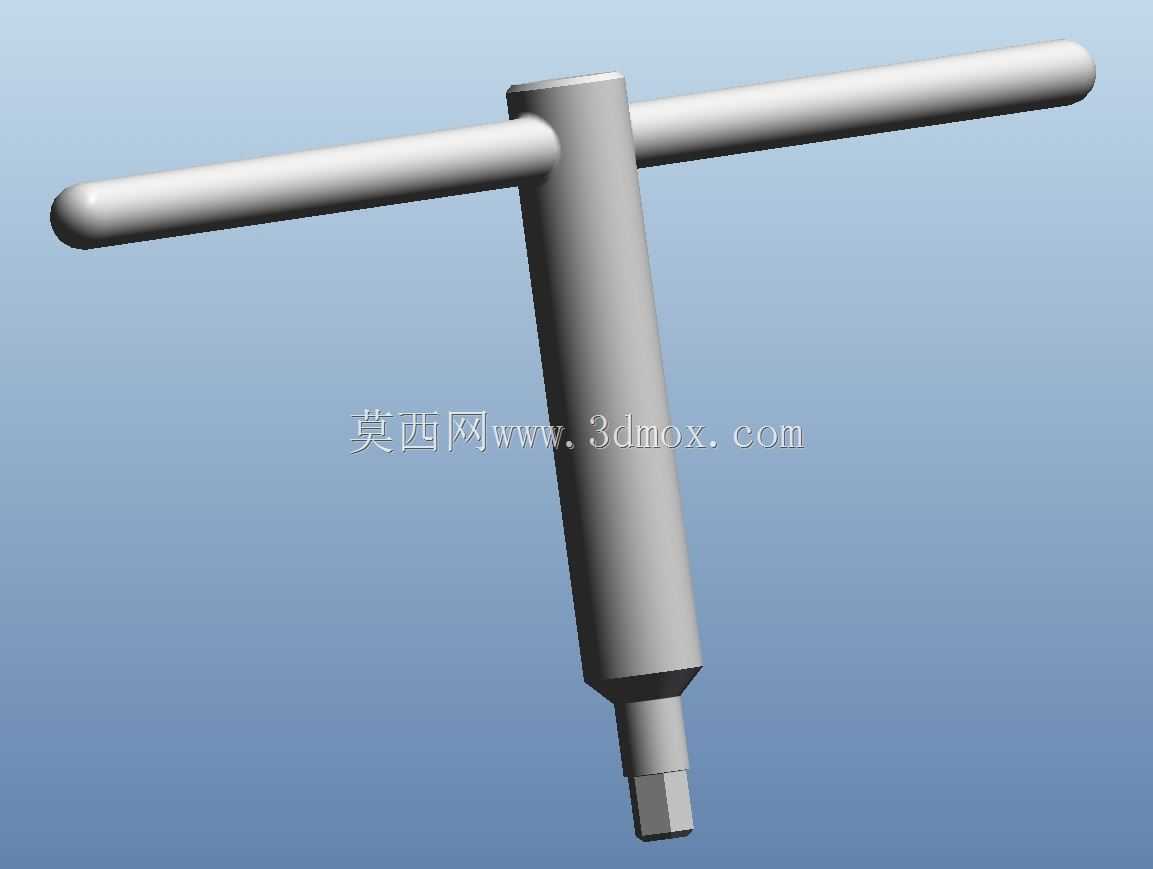

　　从结构设计逻辑来看，整体采用T型布局并非随意选择：横向握杆部分长度经过适配，操作人员单手握持时可获得足够的转动力矩，同时避免力臂过长导致的过载问题——如果横向杆过长，操作人员施加过大扭矩会导致卡盘内部螺纹副过载变形，甚至出现卡爪断裂、工件飞出的安全隐患；过短则会导致操作费力，频繁装夹时易造成操作人员手部疲劳。竖向的杆身部分做了阶梯过渡设计，靠近握杆的位置直径更大，提升杆身的抗扭刚度，避免长期承受交变扭矩时出现杆身弯曲变形；下端的工作端采用标准方头结构，方头的尺寸公差严格匹配卡盘端的方孔公差，既保证插入时无明显旷量，避免转动时方头棱角磨损变圆，又不会因为过盈配合导致插拔卡滞。

　　实际使用场景中，操作人员在装夹工件时，会将扳手方头插入卡盘对应的方孔内，双手握持横向握杆两端顺时针转动，即可带动卡爪同步向中心收拢夹紧工件；加工完成后逆时针转动即可松开工件。设计时特意将横向握杆与竖向杆身采用垂直固连结构，没有采用活动铰接设计，是因为卡盘操作需要稳定的扭矩传递，铰接结构会存在旷量，长期使用后磨损间隙变大，容易在施力时出现打滑，磕伤操作人员手部或者卡盘端面。握杆的两端做了圆弧过渡处理，没有尖锐棱角，避免操作人员握持施力时硌伤手掌，同时杆身所有棱边都做了倒钝处理，符合手动工具的安全设计要求。

　　从安装边界与适配性来看，这款扳手的方头尺寸为标准H8规格，适配市面上绝大多数普通三爪自定心卡盘的方孔尺寸，不需要针对特定型号卡盘做单独定制，通用性较强。竖向杆身的长度经过合理设计，插入卡盘方孔后，横向握杆与卡盘端面之间留有足够的握持间隙，操作人员的手指不会被夹在握杆与卡盘端面之间；同时杆身长度不会过长，避免在机床回转区域内形成干涉——如果杆身过长，操作人员忘记取下扳手就启动机床主轴，扳手会在离心力作用下飞出，造成严重的安全事故，合理的长度设计也能在一定程度上提醒操作人员及时取下扳手。

　　在结构强度设计上，整体采用一体加工成型的结构思路，相比焊接拼接的结构，一体结构的抗扭性能更好，不会出现焊接位置断裂的问题。方头工作端的硬度设计也做了匹配，硬度略高于卡盘方孔的硬度，既保证自身不易磨损，又不会因为硬度过高在施力时崩裂损伤卡盘内部的传动结构。日常使用中，这类扳手不需要复杂的维护，只需要定期在方头位置涂抹少量润滑脂，减少插入时的摩擦磨损即可，长期使用后方头出现轻微磨损时，可通过修磨方头棱角继续使用，维护成本极低。

　　对于机床操作岗位来说，这类看似简单的手动辅具，其设计细节直接影响一线操作的体验与安全：握杆的直径适配成年人手掌的握持尺寸，施力时手掌受力均匀；整体重量控制在合理范围，操作人员单手持握插拔不会有明显的负重感，频繁操作也不易疲劳；表面采用哑光处理，不会在车间照明环境下产生反光晃眼的问题，避免影响操作人员的视线判断。
