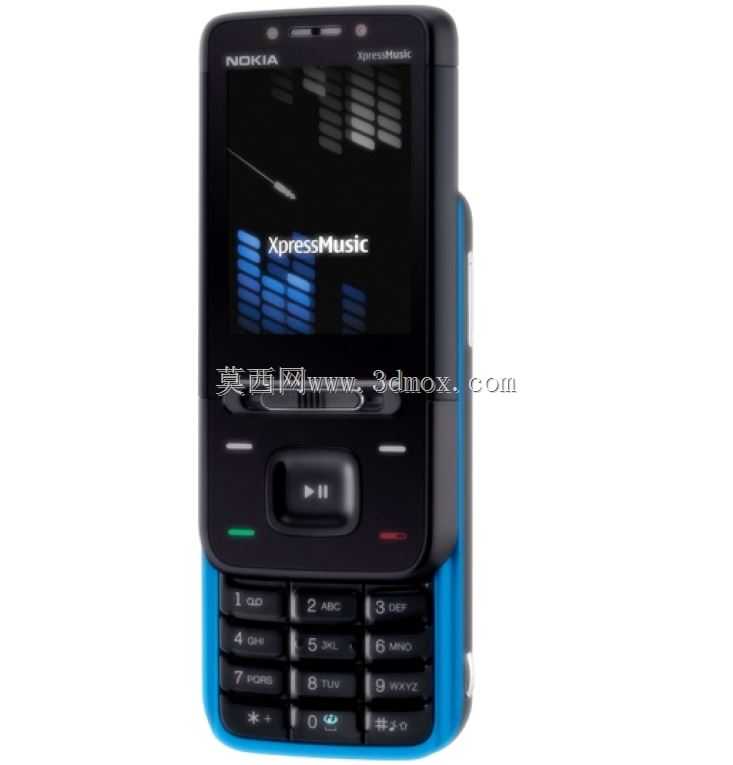

诺基亚5610音乐滑盖手机结构三维数模

　　这款滑盖音乐手机的三维结构数模，完整还原了直板滑盖形态移动通讯终端的整机装配逻辑，建模过程中严格对齐手持消费电子的人体工学边界与内部堆叠约束，所有结构特征均对应量产机型的实际装配关系。从实际应用场景来看，这类数模可用于消费电子结构设计的教学演示、旧款机型的维修结构参考、滑盖机构的运动原理验证，也能作为通讯终端产品外观迭代的参考基准，帮助结构工程师快速理解滑盖手机的前后壳配合、按键排布、屏幕固定的典型设计方案。

　　整机采用上滑盖覆盖数字按键区的经典滑盖布局，上半部分集成显示屏、前置听筒、功能导航按键与音乐专属操控键，下半部分容纳数字按键阵列、主电路板、电池仓与后置摄像头模组，滑盖行程控制在单手可顺畅操作的合理区间，滑动过程中上下壳体的导向筋配合间隙控制在0.15mm以内，既避免滑动晃量过大影响握持手感，也防止间隙过小导致滑动卡滞、长期使用出现磨损掉漆的问题。机身侧部的蓝色装饰件并非单纯外观饰条，建模时还原了其内部的卡扣固定结构，饰条同时承担侧键的按压限位作用，侧边的音量调节、拍照快捷键的按压行程均按照实体按键的实际触发距离设置，按键帽与壳体开孔的单边间隙留0.1mm，兼顾按压顺畅度与日常使用的防灰尘侵入需求。

　　正面的音乐专属操控键是这款机型的核心功能特征，建模时还原了按键下方的硅胶触点结构，按键表面的播放暂停标识做了下沉蚀刻特征，对应实际产品的透光工艺，方便用户在暗光环境下快速识别音乐操控按键。屏幕区域的视窗黑边宽度严格匹配实际机型的屏幕固定压合范围，屏幕与前壳的配合采用双面胶粘贴的固定方式，数模中预留了0.2mm的胶层厚度空间，前壳屏幕四周的止口高度刚好压住屏幕边缘的BM区，避免使用过程中屏幕受挤压出现白边、漏光的问题。听筒位置的防尘网在数模中做了细密的网格特征，对应实际产品的尼龙防尘网结构，网孔直径0.3mm，既保证通话时的声音通透度，也能阻挡日常使用中的汗液、灰尘进入机身内部。

　　数字按键区的每个按键帽都做了弧面下沉设计，贴合手指指腹的接触弧度，按键之间的分隔筋高度0.8mm，避免按压相邻按键出现误触，按键下方的硅胶弹片高度预留0.3mm的按压行程，触发压力控制在1.5N左右，匹配多数用户的按键按压力度习惯。机身底部的充电接口、耳机接口位置，数模中还原了接口周边的橡胶密封塞结构，密封塞与壳体的配合采用过盈0.2mm的设计，日常使用时塞体可以完全盖住接口开孔，减少汗液、水汽对接口金属触点的腐蚀。

　　内部堆叠层面，数模中预留了主电路板的安装定位柱位置，四个角的定位柱高度一致，保证电路板装配后不会出现翘曲，电池仓的尺寸严格匹配对应型号电池的外形尺寸，仓壁四周预留0.1mm的装配间隙，方便电池装入与取出，电池盖的卡扣分布在仓体两侧，每个卡扣的扣合量0.5mm，既保证电池盖扣合后不会轻易松脱，也能让用户徒手顺利开启电池盖更换电池。后置摄像头的镜片做了0.5mm的凸起防护设计，镜片四周的装饰圈高于镜片表面0.2mm，避免手机平放时镜片直接接触桌面被刮花。

　　从建模的设计思路来看，整个数模遵循消费电子自上而下的设计逻辑，先确定整机的外形轮廓与握持尺寸边界，再依次排布内部功能器件的位置，根据器件的尺寸调整壳体的壁厚与加强筋分布，壳体壁厚均匀控制在1.2mm，筋位厚度0.8mm，避免注塑生产时出现缩痕、翘曲的缺陷。滑盖部分的弹簧助力结构在数模中做了简化的运动仿真特征，滑动到半程位置时弹簧开始提供助力，让滑盖可以自动弹开或者闭合，提升操作的顺滑手感。所有的卡扣、止口、定位柱特征都符合塑胶件的设计规范，拔模角度统一设置为1.5度，满足量产注塑的脱模要求，不会出现倒扣无法出模的结构问题。
