链条磨损检测传感指示装置结构设计

　　在连续输送设备、重载传动链系统的长期运维场景中，链条作为核心传力构件，其磨损量超标、链节形变、金属疲劳剥落等问题是引发设备非计划停机的核心诱因，传统人工巡检依赖卡尺测量链节伸长量、目视检查形变，不仅效率低下，在高速运转、封闭护罩内的链传动场景中根本无法实现实时状态捕捉，这套链条磨损指示装置正是针对这类痛点开发的在线监测部件。从结构设计逻辑来看，整套装置采用卡装式环抱结构，不需要拆解原有链条传动路径即可完成加装，安装边界围绕标准工业滚子链的链节间隙设计，固定基座的卡槽尺寸适配常用的单排、双排工业链条外链节轮廓，安装时只需将基座卡合在链条回程段的固定机架位置，保证感应端与链条外链板的检测间距稳定在2mm以内即可，

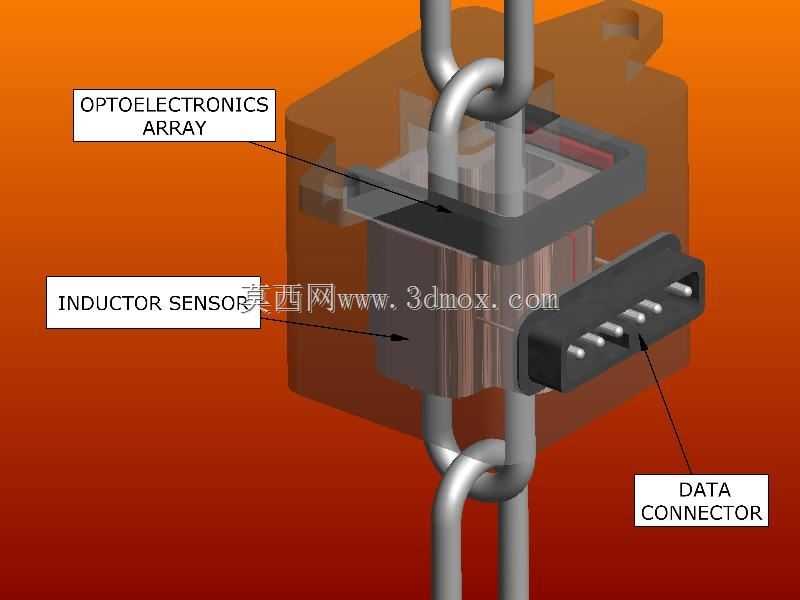

　　不会与运转中的链节产生运动干涉，整体外形紧凑，核心检测模块的长宽高尺寸控制在80mm×45mm×30mm区间，不会占用过多设备安装空间，适配多数已投产输送线、链传动设备的改造加装需求。装置的检测功能分为两个独立通道，第一通道为光电阵列检测单元，采用对射式光电元件组成阵列排布，当链条从检测区域通过时，光电阵列可以捕捉链节的通过数量、相邻链节的间距变化，当链节磨损伸长导致节距超过设定阈值时，光电单元的通断时序会出现偏移，直接输出链节伸长量的对应信号；第二通道为电感感应检测单元，内置感应线圈与金属芯体，当链条从感应端前方通过时，链节金属构件会改变线圈的磁场分布，除了捕捉链节的金属形变、表面氧化层剥落、磨损产生的金属碎屑附着等异常状态外，

　　还可以识别链条运行中的跳齿、卡滞等瞬态工况，两类检测通道的信号全部集成到内置的电子处理模块中，不需要外接额外的信号处理单元。装置侧面集成的标准数据连接器采用工业级插接件设计，针脚定义包含电源输入、信号输出、故障报警三个回路，可直接对接设备的PLC控制系统或者独立的状态监测终端，不需要额外定制转接接线。在实际选型应用中，这类指示装置多用于矿山刮板输送机、汽车焊装线输送链、自动化仓储堆垛机升降链、港口装卸设备牵引链等重载连续运行场景，相比传统的定期停机拆检方式，可将链条磨损故障的发现提前72小时以上，避免链条断裂引发的设备损坏、物料散落等安全事故。设计过程中充分考虑了工业现场的复杂工况，检测模块的外壳采用耐油工程塑料注塑成型，

　　可抵御链条润滑油脂、车间粉尘的侵蚀，光电阵列的镜头表面镀有防污涂层，少量油污附着不会影响检测精度，感应线圈采用环氧树脂灌封处理，可承受设备运行中的持续振动，不会出现线圈移位、接线松脱的问题。装置的检测阈值可根据不同链条的规格进行适配调整，针对小节距的精密传动链可将磨损报警阈值设置为节距伸长2%，针对大节距的重载牵引链可将阈值放宽至节距伸长3%，适配不同场景的运维标准。从安装维护角度来说，整套装置没有运动磨损部件，日常运维只需要定期擦拭光电镜头表面的积尘即可，不需要定期校准，内置的电子模块具备自诊断功能，当检测镜头被遮挡、感应信号异常时会主动输出故障信号，避免误报漏报。
