自行车车架管夹固定连接结构

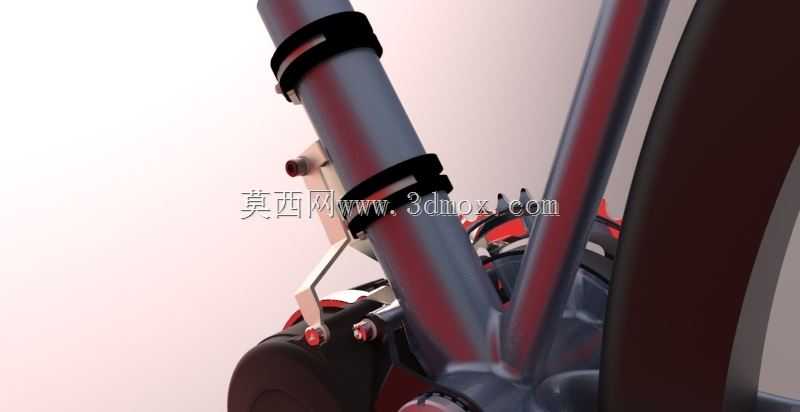

　　日常做两轮代步工具结构开发时，管材之间的固定连接是绕不开的设计环节，尤其是自行车这类靠多根异型管材拼接成承载框架的产品，管夹类连接件的可靠性直接决定了整车的使用安全与骑行体验。这次拆解建模的这款管夹固定结构，主要应用在自行车车架的管材接驳位置，比如前叉上管与车把立管的衔接处、后座支架与车架后上叉的固定位、挡泥板支架与车架管材的连接点，都能用到这类结构。从实际使用场景来看，这类管夹不需要对原有管材做打孔、焊接等破坏性加工，只需要通过环抱式的抱紧力实现两个部件的相对固定，不管是量产车型的装配环节，还是后期用户自行加装配件的改装场景，都有很高的适配性。

　　从功能特性上看，这款管夹采用开口式环抱结构，内侧做了细微的防滑纹理处理，抱紧管材时不会出现周向滑动，外侧的锁紧耳位预留了标准螺栓的安装孔位，通过螺栓的预紧力可以调节抱紧直径，适配一定公差范围内的管材外径，不需要针对每一批次管材的尺寸偏差单独开模，能有效降低生产环节的适配成本。管夹的带体采用了一定弧度的预弯设计，弧度和对应适配的管材外径完全匹配，安装时不需要额外掰动调整就能完全贴附在管材外壁，不会出现局部应力集中的问题，长期使用也不会因为应力疲劳出现断裂失效。

　　设计思路上，最初做方案迭代时也考虑过焊接固定的方式，但焊接工艺会破坏管材表面的防锈涂层，后期容易出现焊缝位置锈蚀的问题，而且焊接后的结构不可拆卸，后期配件更换维护的成本很高，最终才确定用这种可拆卸的环抱式管夹结构。做结构校核时，特意把管夹的宽度做了加宽处理，相比市面上常见的窄款管夹，接触面积提升了近40%，同等锁紧力下能提供更大的静摩擦力，就算是骑行过程中遇到颠簸路面产生持续振动，也不会出现连接件松动移位的问题。锁紧螺栓的位置特意做了下沉式设计，螺栓头部完全沉入管夹的沉孔内，不会突出在外刮蹭骑行者的衣物，也避免了外露螺栓在雨天沾水生锈的问题。

　　安装边界方面，这款管夹适配的管材外径范围在28mm到32mm之间，基本覆盖了市面上绝大多数民用自行车、山地车的车架主管材外径尺寸，管夹自身的厚度控制在2.5mm，安装后突出管材外壁的高度不超过5mm，不会占用过多的安装空间，就算是在管材排布比较密集的车架头管位置，也不会和周边的刹车线管、变速线管产生干涉。安装时只需要先把管夹卡在待固定的管材上，再把需要接驳的支架配件对准管夹上的定位卡槽，穿入锁紧螺栓逐步拧紧即可，不需要专用的安装工具，用普通的内六角扳手就能完成全部装配操作，单人操作全程耗时不超过两分钟。另外管夹的开口位置做了圆角过渡处理，安装过程中不会划伤管材表面的喷涂层，也不会割伤安装人员的手部，细节处的安全设计也符合户外骑行装备的设计规范。

　　从实际工况的受力角度分析，骑行过程中车架管材会承受来自路面的多方向冲击载荷，管夹作为连接件需要同时承受径向的抱紧力和轴向的剪切力，所以在建模时特意对锁紧耳位的过渡位置做了圆角加强处理，避免应力集中导致的耳位断裂，经过模拟载荷测试，在承受1500N的轴向剪切力时，管夹不会出现塑性变形，完全能满足日常骑行甚至轻度越野骑行的载荷要求。另外管夹的材质适配范围很广，不管是采用工程塑料注塑生产，还是采用不锈钢、铝合金冲压生产，这套三维结构都能直接适配，不需要额外修改结构参数，能满足不同价位车型的成本控制需求。
