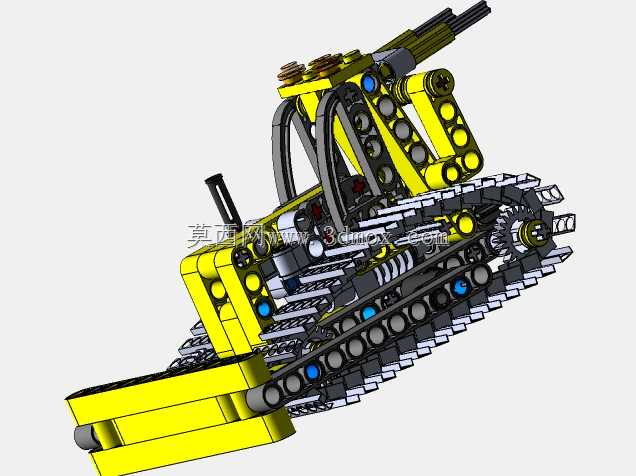

重型履带式机械斗推球玩具结构设计

　　这款履带式推球作业玩具的结构设计，参考了小型履带推土机的行走与作业逻辑，针对桌面益智玩耍、青少年机械结构科普场景做了适配优化，核心用途是通过遥控或手动操控完成轻质小球的推移、归集、短距离转运作业，也可作为机械结构教学的具象演示载体，帮助学习者理解履带行走机构的越障原理、连杆推铲的力传递路径。从功能特性来看，整机采用模块化积木式拼接结构，行走部分选用橡胶包覆的履带节配合多组负重轮、导向轮与驱动轮布局，相比轮式结构，在不平整的桌面、软垫表面都能获得足够的抓附力，越障高度可达到单块积木厚度的1.5倍，不会因为桌面细小凸起出现卡滞；前端的推铲采用斗式结构，两侧做了向上的翻边设计，推移小球时不会出现球体从侧边滑脱的问题，

　　推铲的俯仰角度通过后部的连杆组调节，可根据作业需求调整铲斗离地间隙，最小间隙可贴合作业平面，最大抬升角度能将兜住的小球倾倒至指定收纳位置；上部的多管结构为装饰性仿真设计，不影响核心作业功能，同时还原了重型工程机械的视觉特征。设计过程中优先考虑了装配的便捷性与结构的可靠性，所有连接点位都采用标准积木孔位配合销轴锁紧，没有采用粘接或焊接的固定方式，使用者可根据需求拆解更换不同长度的履带节、不同宽度的推铲组件，拓展不同的作业场景；行走驱动的动力传输路径从上部的动力输出轴经齿轮组传递至两侧驱动轮，两侧履带独立传动，可实现原地转向，转向半径为零，能够在狭小的桌面空间内完成转向调整，适配小范围的推球作业需求。外形尺寸方面，

　　整机长度控制在180mm左右，宽度110mm，高度130mm，安装边界上，履带外侧的最大宽度不超过推铲的最大宽度，作业时无需预留额外的侧面避让空间，推铲完全收回时整机的前后长度最短可压缩至160mm，方便收纳；底部的负重轮突出履带下平面1mm，保证履带与作业平面完全贴合，不会出现整机翘头的情况，驱动轮的安装位置高于负重轮20mm，避免作业过程中碎屑卡入驱动轮齿隙造成传动卡滞。结构细节上，推铲与前部机架的连接采用双销轴铰接，两侧的调节连杆对称布置，受力均匀，长时间推移重物也不会出现单侧变形的问题；履带节之间的连接销轴做了防脱限位，反复拆装也不会出现销轴脱落导致履带散架的情况；上部的仿真部件采用卡扣式连接，可快速拆卸更换为其他功能组件，

　　比如加装抓取机械手、物料输送架等，拓展整机的功能边界。针对玩耍过程中可能出现的碰撞情况，整机的边角位置都做了圆弧过渡处理，没有尖锐的突出结构，推铲的前缘采用软质材质包覆，不会刮伤桌面或者划伤使用者；所有运动部件的间隙都控制在3mm以上，避免玩耍过程中夹手，符合玩具类产品的安全设计要求。从结构设计的角度来看，这款模型的传动路径简洁，没有冗余的结构件，既还原了真实履带推土机的核心作业逻辑，又针对玩具的使用场景做了轻量化、安全化的适配，不管是作为益智玩具的结构原型，还是作为机械原理教学的演示模型，都能清晰展示履带行走、连杆作业机构的工作原理，帮助使用者快速理解小型工程机械的结构组成与运动逻辑。
