V6发动机用曲柄曲轴结构设计

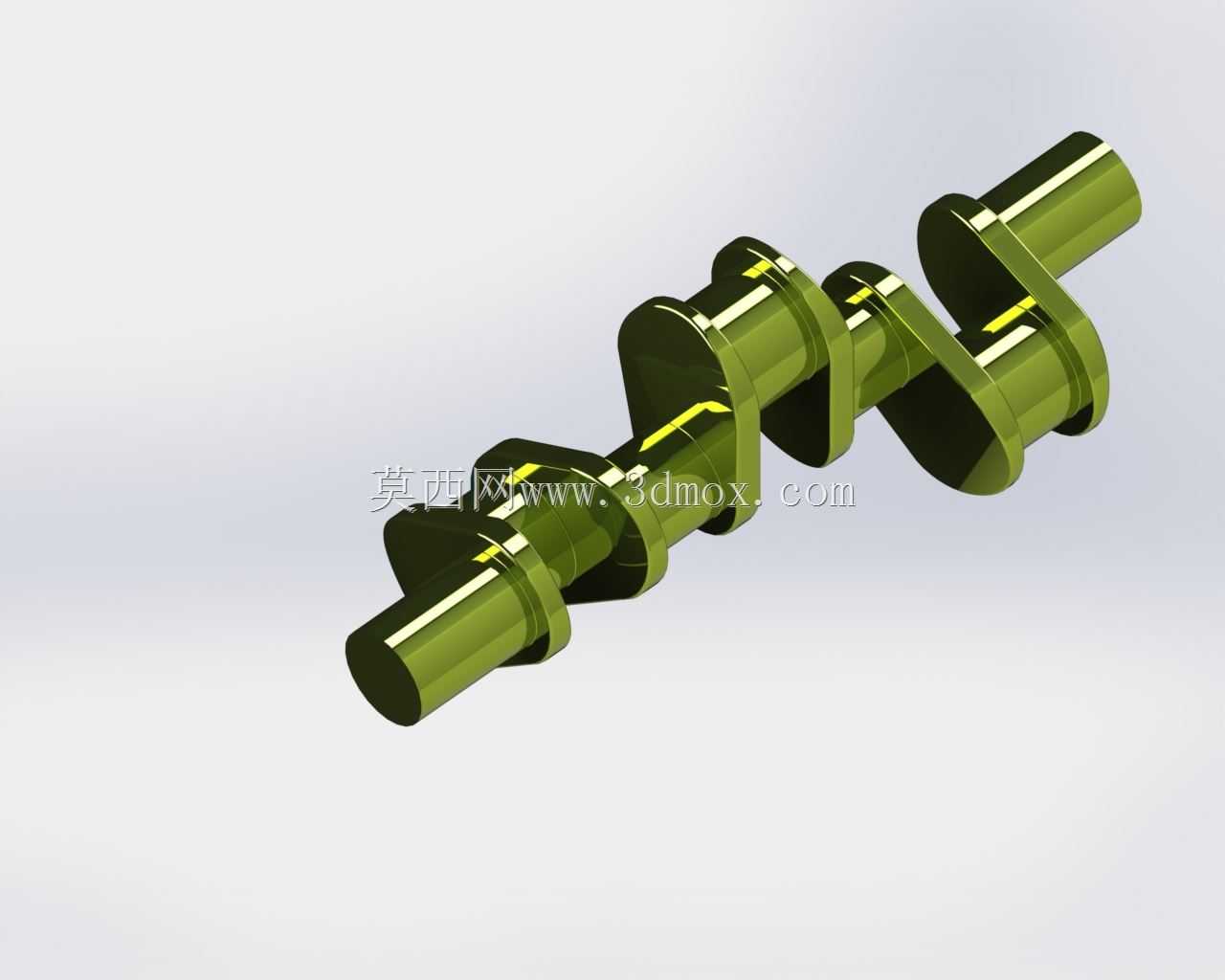

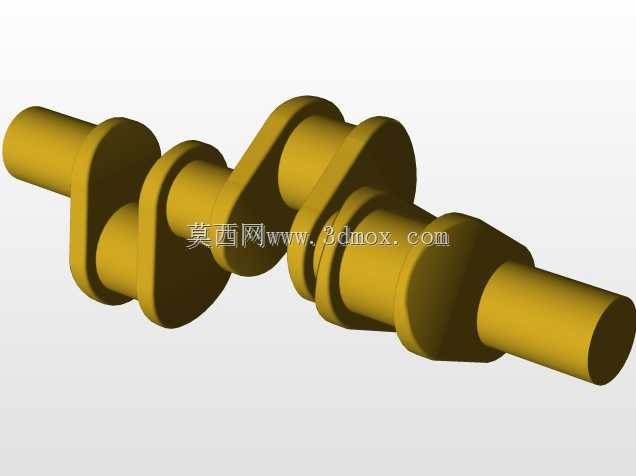

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，V型六缸发动机的曲轴因为缸体夹角的布局特性，相比直列机型的曲轴在曲柄销布置、平衡配重设计上有更严苛的工程要求。这套曲柄曲轴的设计首先要匹配V6机型90度缸体夹角的布局特性，六个曲柄销按照120度的发火间隔角做相位排布，保证各缸做功冲程的交替衔接足够平顺，避免动力输出出现明显的扭矩波动。从结构细节来看，每个曲柄臂都集成了平衡配重结构，配重块的轮廓是根据对应曲柄销、连杆活塞组的往复运动质量做的偏心设计，在曲轴高速旋转时抵消一阶、二阶往复惯性力，降低发动机运转过程中的整机振动，减少振动向缸体、悬置结构的传递。

　　主轴颈的直径设计要兼顾承载能力与曲轴箱的安装空间，轴颈表面预留了足够的硬化处理余量，满足长期高负荷运转下的耐磨要求，主轴颈与曲柄销之间的过渡圆角做了大圆弧过渡处理，避免应力集中导致的曲轴疲劳断裂风险，这也是高转速发动机曲轴设计里的关键细节，很多早期的曲轴失效问题都出在过渡圆角的应力集中区域。曲轴的轴向定位结构设置在中间主轴颈位置，通过止推片的安装槽限制曲轴运转过程中的轴向窜动量，保证曲柄连杆机构始终处于正确的轴向位置，避免活塞偏磨、配气机构相位错位的问题。油道设计采用了斜向贯穿的内部通油结构，从主轴颈表面的进油孔连通到对应曲柄销的出油口，发动机运转时压力机油可以通过内部油道直接输送到连杆轴承的摩擦面，保证高负荷工况下的润滑可靠性，

　　油道的孔口位置都做了倒角去毛刺处理，避免机油流动过程中产生紊流，也防止加工残留的铁屑划伤轴瓦表面。从安装边界来看，曲轴前端的轴段预留了正时齿轮、皮带轮、扭转减振器的安装键槽与定位端面，键槽的位置与第一缸曲柄销的相位严格对应，保证配气正时、点火正时的安装精度；后端的法兰结构匹配飞轮的安装定位孔，法兰端面上的定位销孔保证飞轮与曲轴的动平衡精度不会因为拆装出现偏差，飞轮螺栓的孔位分布做了不等距设计，避免装配时出现角度错位。在实际应用场景里，这类V6发动机曲轴多用于中大排量的乘用车辆动力总成，也可适配部分固定式发电机组、小型工程机械的动力源，相比直列六缸曲轴，V型布局的曲轴总长度更短，整机的横向尺寸更紧凑，

　　可以在有限的发动机舱空间里布置更大的排量，同时曲轴的整体刚性更好，高转速下的扭转变形更小。设计过程中需要反复校核不同转速下的曲轴扭振特性，匹配前端扭转减振器的刚度阻尼参数，避开常用工况转速区间的共振点，防止长期共振导致的曲轴疲劳损坏。曲柄臂的厚度设计需要平衡曲轴整体重量与结构强度，在保证曲柄销与主轴颈连接强度足够的前提下，尽可能去除非承载区域的材料，降低曲轴的整体转动惯量，提升发动机的油门响应速度。轴颈的尺寸公差、圆柱度要求都按照内燃机曲轴的行业精度标准设计，保证与轴瓦的配合间隙处于合理范围，既不会因为间隙过大导致机油压力过低，也不会因为间隙过小出现热态下的抱轴故障。曲轴两端的密封面预留了油封安装的轴颈粗糙度要求，保证长期运转下的前后油封密封可靠性，避免出现机油渗漏的问题。
