V6发动机用多凸缘凸轮轴结构设计

　　在往复式内燃机的配气机构体系里，凸轮轴是决定气门开闭时序、升程规律的核心传动零件，直接关联发动机的充气效率、动力输出平顺性与运行可靠性，V型六缸发动机由于缸体呈夹角布置，配气机构的凸轮轴需要同时兼顾两列气缸的配气相位匹配，对轴身的凸轮布置精度、轴段同轴度、支撑位的载荷分布都有更严苛的要求。这款凸轮轴采用整体式锻造轴身结构，沿轴向依次布置多组进排气凸轮凸缘与轴颈支撑位，凸轮型线经过反复迭代校核，能够在发动机不同转速区间匹配对应的气门开启持续角与升程量，避免低转速下气门重叠角过大导致的废气倒灌，同时兼顾高转速工况下的进气充量系数，让气缸内的油气混合过程更充分，燃烧做功的效率更稳定。从安装边界来看，轴身两端预留有正时传动件的安装定位结构，

　　可适配齿轮传动或者链条传动的正时驱动形式，各轴颈的直径公差按照IT6级精度控制，与缸盖凸轮轴轴承孔的配合间隙控制在0.03-0.06mm区间，既保证轴身高速旋转时的润滑油脂能形成稳定油膜，又避免间隙过大导致的凸轮轴跳动量超差，进而引发气门开闭时序偏移、撞击异响等问题。设计过程中，凸轮凸缘与轴身采用一体化加工成型，没有采用分体式凸轮的拼接结构，从根源上避免了长期交变载荷下凸轮移位、松脱的风险，各凸轮的相位角按照V6发动机的点火顺序1-5-3-6-2-4逐一匹配，相邻做功气缸对应的凸轮相位差严格对应曲轴转角的120度，保证各缸的进排气过程互不干扰，做功间隔均匀。轴身表面的凸轮型面做了淬硬处理，表面硬度达到HRC55-62，

　　能够承受气门挺柱长期往复接触带来的摩擦磨损，支撑轴颈位置设计有环形油槽，与缸盖内的润滑油道连通，发动机运转时压力润滑油会顺着油槽均匀分布在轴颈与轴承的配合面，持续带走摩擦产生的热量同时降低磨损速率。在实际装机场景中，这款凸轮轴适配夹角为60度的V型六缸自然吸气发动机，可覆盖2.5L-3.5L排量区间的乘用车辆动力配置，轴身的轴向尺寸经过紧凑化优化，不会与缸盖内的火花塞安装位、冷却水道、润滑油道产生干涉，安装时只需将各轴颈对应卡入缸盖的轴承座，扣合轴承盖并按照规定扭矩分次拧紧固定螺栓，再对接好端部的正时传动件即可完成装配，不需要额外做定制化的修配调整。从载荷传递路径来看，凸轮轴旋转时受到的气门弹簧回位冲击力会均匀分散到各个轴颈支撑位，

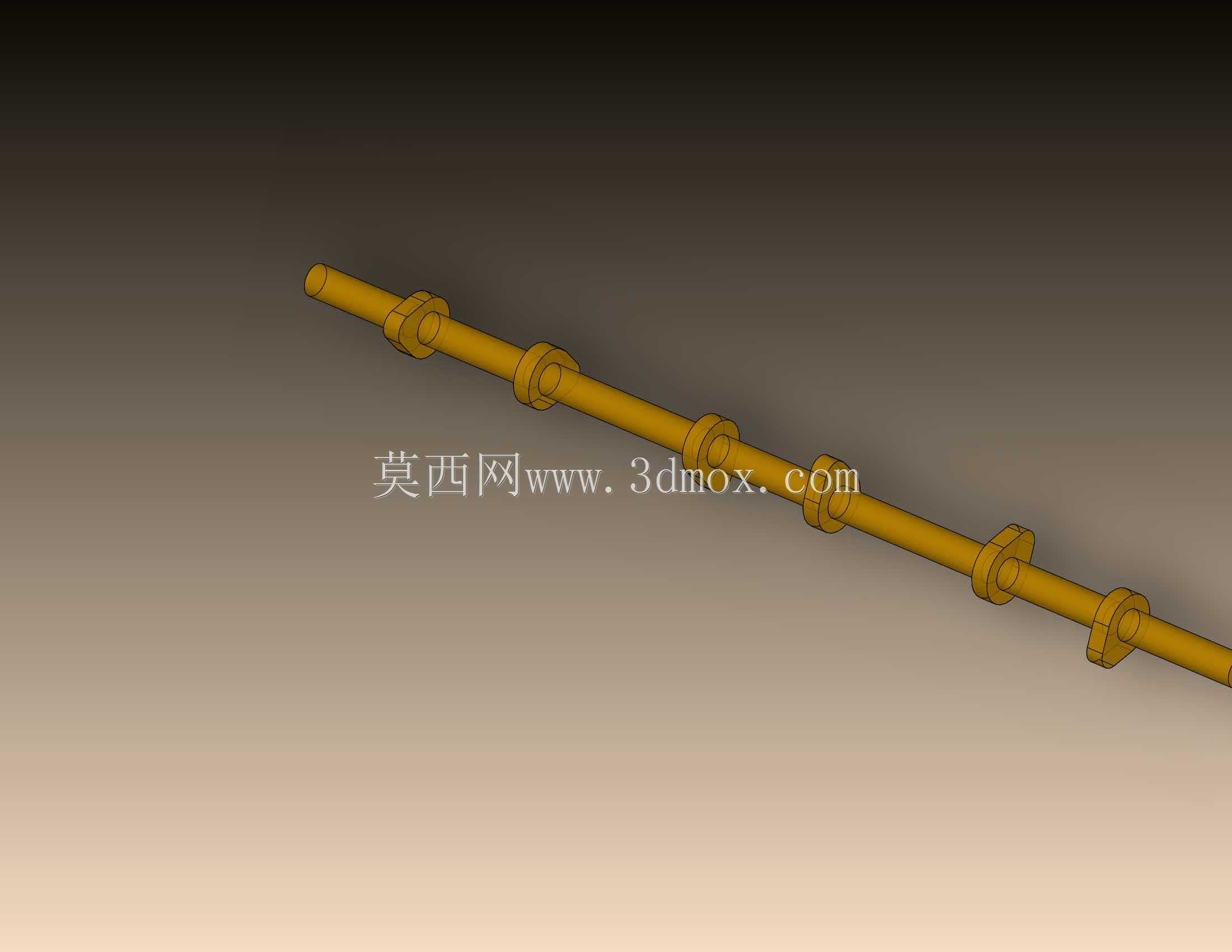

　　不会出现单段轴承受载过大的情况，轴身的长径比控制在合理区间，最高设计转速下的轴身挠度不超过0.02mm，避免凸轮型面与挺柱接触时出现偏磨，延长配气机构的整体使用寿命。在建模过程中，各凸轮型面的轮廓线采用样条曲线拟合生成，完全对应设计阶段的型线坐标点，没有做简化或者近似处理，轴颈处的退刀槽、端部的定位销孔、螺纹孔等细节结构都完整还原，能够直接用于后续的工程出图、装配干涉检查、运动仿真分析，也可以作为同类凸轮轴改型设计的基础参考模型，帮助设计人员快速调整凸轮相位、型线参数来适配不同排量、不同性能取向的发动机配气需求。
