机用台钳爆炸视图结构设计

台钳作为机械加工、装配维修场景中不可或缺的工装夹具，广泛应用于金工实训车间、小型机加工工位、设备装配调试台、五金维修作业点等场景，核心作用是稳固夹持待加工或待装配工件，避免作业过程中工件移位、晃动，保障锉削、锯切、攻丝、打磨、小型零件装配等工序的操作精度与作业安全。

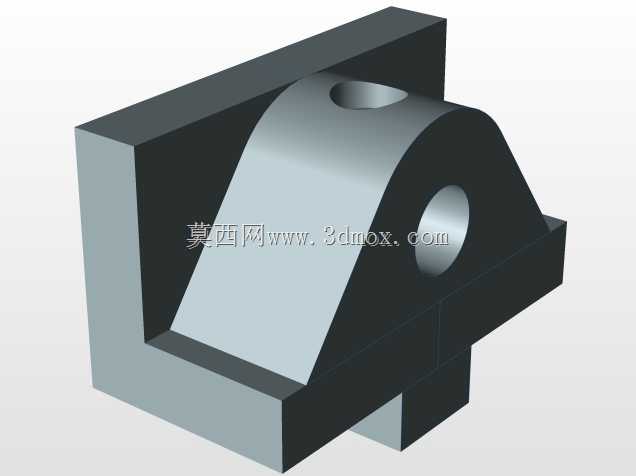

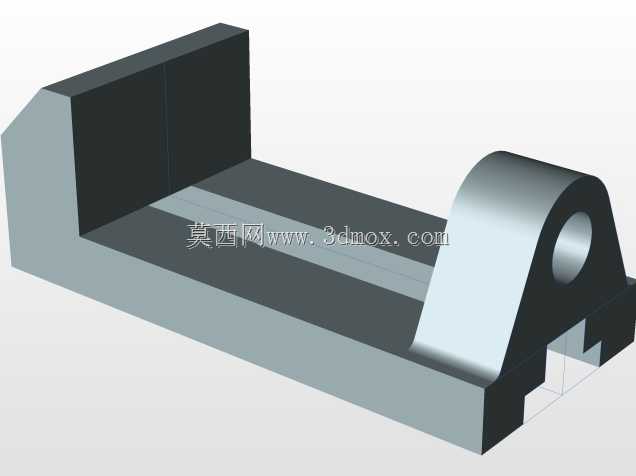

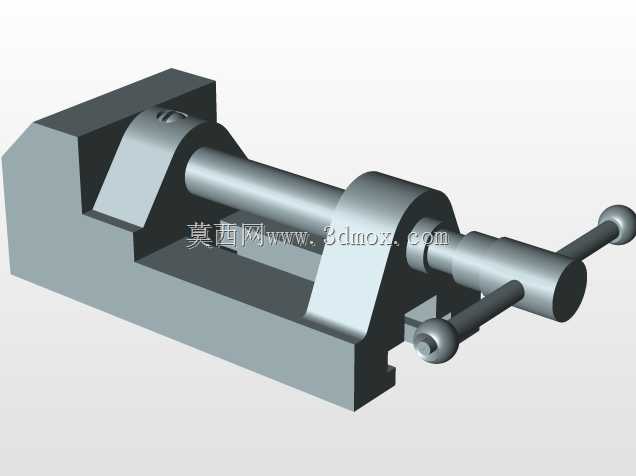

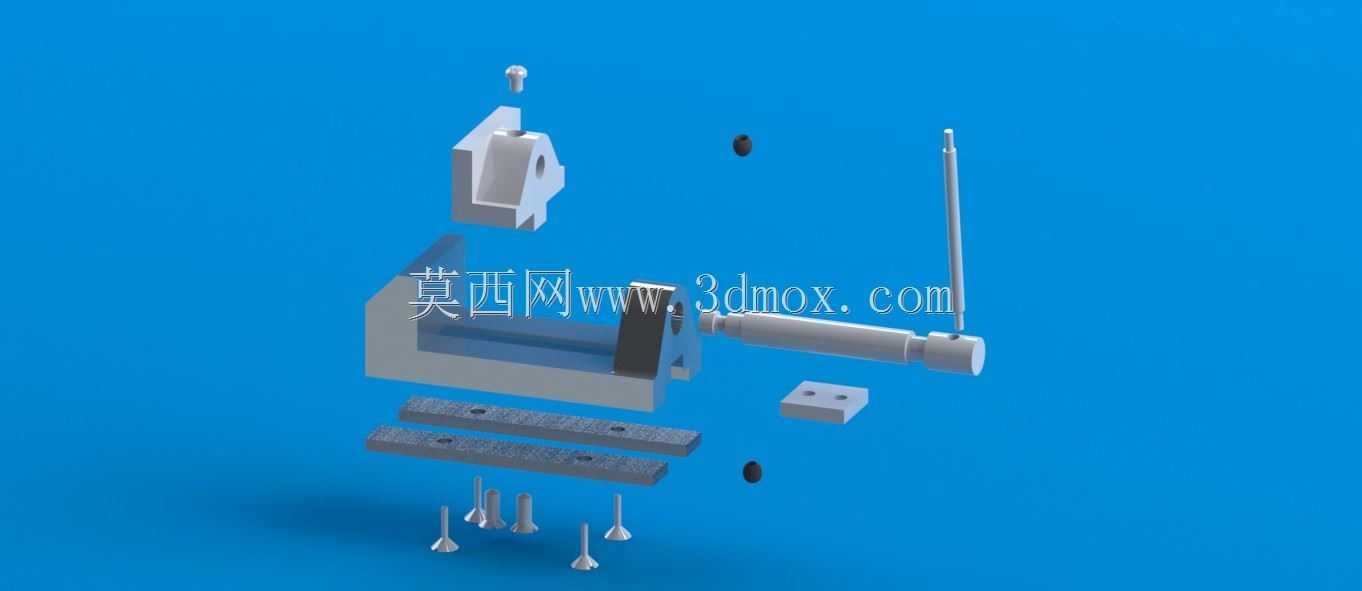

这款台钳的整体结构采用经典机用台钳的成熟构型，从爆炸视图可清晰拆分出固定钳身、活动钳身、传动丝杆、导向导轨、钳口板、锁紧紧固件、操作手柄等核心组成部件。固定钳身作为整个台钳的承载基座，底部预留的安装孔位可适配工作台面的螺栓固定需求，安装边界可根据常用工作台的T型槽间距调整固定位置，常规适配厚度50mm以内的工作台台面安装，整体外形尺寸适配小型工位的摆放需求，不会占用过多操作空间。活动钳身沿固定钳身的平行导轨做直线往复运动，通过梯形传动丝杆的转动实现钳口的开合调节，梯形丝杆具备良好的自锁性能，夹紧工件后不会因作业受力出现松脱问题，可提供稳定可靠的夹持力。钳口位置配备可更换的淬硬钳口板，板面加工有交叉网纹，可提升夹持摩擦力，同时避免硬夹持划伤工件表面，针对不同材质的加工件，还可更换铜质、木质等软质钳口垫，满足精加工件的夹持防护需求。

设计过程中充分考虑了日常操作的实用性，操作手柄采用加长杆结构，操作人员无需借助额外加力杆即可获得足够的夹紧力矩，手柄端部做了圆滑处理，避免操作过程中剐蹭伤人。所有连接紧固件均采用标准件选型，后续维护更换时配件获取便捷，导轨配合面预留了合理的间隙调整空间，长期使用出现磨损后可通过调整镶条恢复配合精度，延长台钳的整体使用寿命。整体结构没有冗余设计，所有部件均服务于稳固夹持的核心功能，传动路径短、受力结构合理，可满足常规小型零件加工、维修装配的夹持需求，夹持行程适配常见小型工件的尺寸范围，既可以夹持方形、圆形等规则截面工件，也可通过辅助垫块适配异形工件的夹持作业，是工位作业中通用性极强的基础工装夹具。
