V6发动机配气机构摇臂总成结构

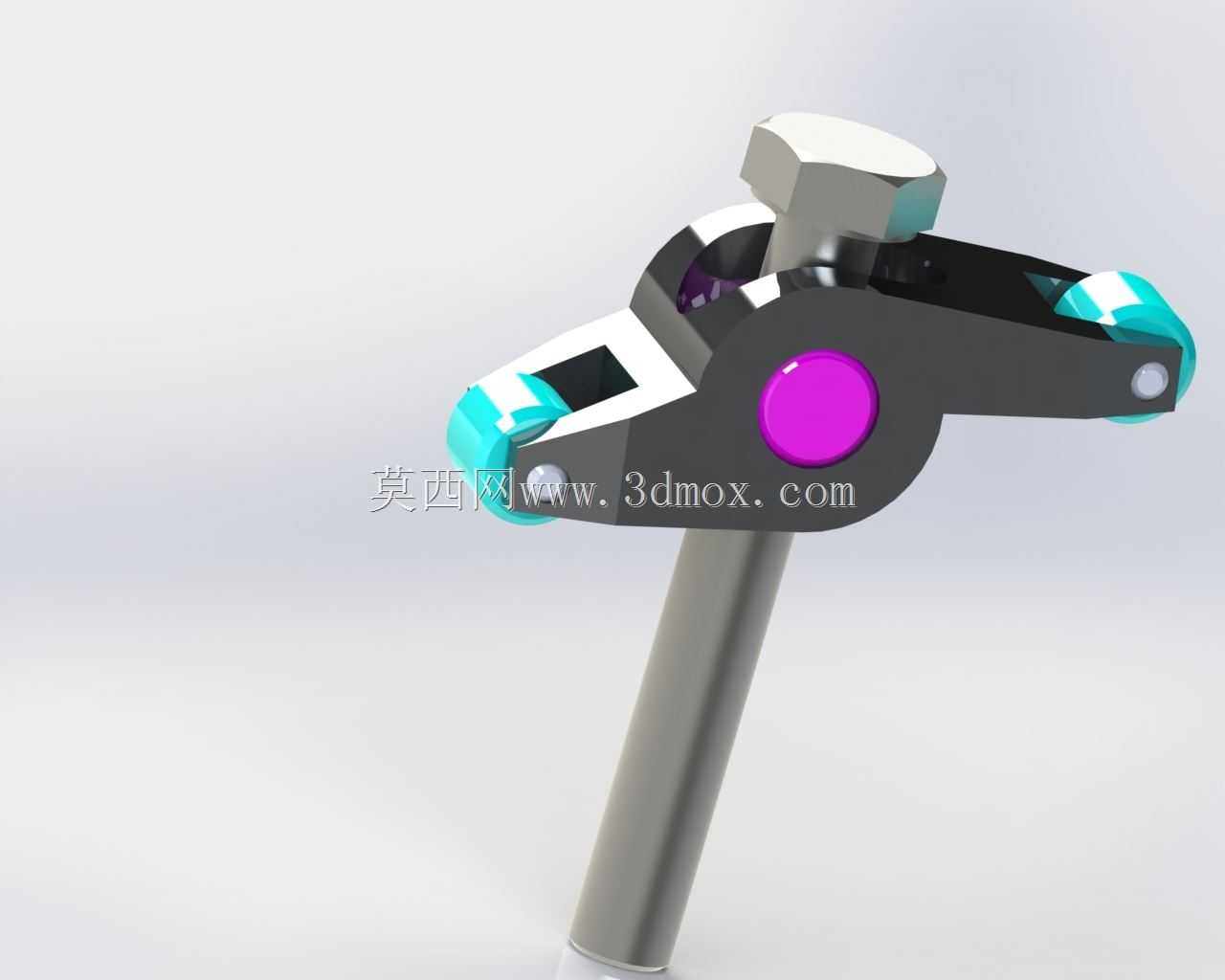

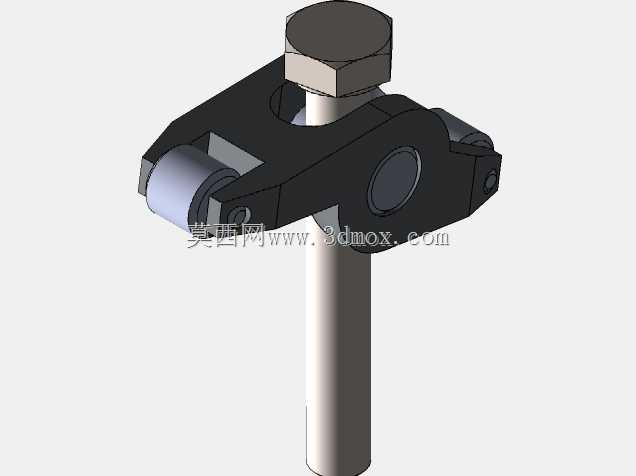

　　在V型六缸内燃机的配气机构布局中，摇臂总成是衔接凸轮轴与进排气门的核心传动部件，其安装位置处于气缸盖上部的摇臂轴支座区间，整体安装边界需匹配V型发动机两列气缸的夹角空间，避让气门弹簧上座、凸轮轴轴承盖以及缸盖润滑油道的布置位置，避免运动过程中与周边附件产生干涉。这类摇臂总成的核心功能是将凸轮轴旋转产生的升程变化，转化为气门的直线往复运动，精准控制进排气门的开启与关闭时序，同时通过自身的杠杆比设计，放大凸轮轴的驱动行程，降低凸轮型面的接触应力，保证气门开启的升程满足发动机不同转速工况下的进气充量与排气效率要求。从结构设计层面来看，该摇臂总成采用双臂式对称结构，中部设置摇臂轴安装孔，孔内预留衬套压装位，可通过过盈配合镶嵌铜基衬套，

　　降低摇臂绕轴摆动过程中的摩擦阻力，同时预留润滑油道通孔，可将缸盖主油道输送的压力机油引导至衬套摩擦面，形成稳定的润滑油膜，避免长期高频率摆动下出现异常磨损。摇臂与凸轮接触的一端设置滚轮组件，滚轮通过销轴固定在摇臂臂端，滚轮外圈采用高碳铬轴承钢淬硬处理，表面粗糙度控制在Ra0.8以内，可将凸轮与摇臂之间的滑动摩擦转化为滚动摩擦，大幅降低配气机构的传动损耗，减少凸轮型面的磨损速率，延长配气机构的整体使用寿命。摇臂与气门杆尾端接触的另一端设置气门间隙调整螺钉与锁紧螺母结构，可通过旋转调整螺钉精准控制摇臂与气门杆端的冷态间隙，补偿发动机热机状态下气门、推杆等部件的热膨胀量，避免热态下气门关闭不严导致的气缸压力不足问题，

　　调整完成后通过锁紧螺母锁止，防止发动机运行过程中螺钉松动导致间隙变化。总成配套的摇臂轴采用空心结构设计，既可以作为润滑油道向各摇臂衬套输送压力机油，也能降低自身重量，减少配气机构的运动惯量，轴的两端通过定位卡环固定在支座上，限制轴的轴向窜动，保证各缸摇臂的工作位置稳定。在实际装车应用中，这类摇臂总成需要匹配对应凸轮轴的型线参数设计杠杆比，通常杠杆比控制在1.5-1.8区间，杠杆比过大会导致摇臂臂端受力过大，加速接触部位磨损，杠杆比过小则无法满足气门升程要求，影响发动机的充气效率。设计过程中需要对摇臂本体进行有限元强度校核，模拟发动机最高转速下的气门弹簧反作用力、凸轮冲击力等载荷工况，保证摇臂臂身的应力分布均匀，

　　避免应力集中区域出现疲劳断裂问题，同时通过拓扑优化去除臂身非受力区域的多余材料，在保证结构强度的前提下尽可能降低摇臂的运动质量，减少配气机构的往复惯性力，降低凸轮轴的驱动扭矩消耗。总成装配时需要保证各滚轮与对应凸轮的型面中心对中，偏差控制在0.2mm以内，避免滚轮偏磨导致的早期失效，同时摇臂摆动过程中与气门杆尾端的接触位置需落在气门杆端面的中心区域，防止气门杆受到侧向力作用出现偏磨，影响气门的密封性能。在发动机台架验证阶段，需要对摇臂总成进行全速全负荷工况下的耐久性考核，监测不同转速下的气门升程曲线、摇臂轴部位的润滑油温度、各摩擦副的磨损量等参数，确保总成在发动机全生命周期内的工作可靠性，避免出现摇臂断裂、滚轮卡滞、调整螺钉松动等故障，保障发动机配气相位的精准性，维持动力输出的稳定性与燃油经济性。
