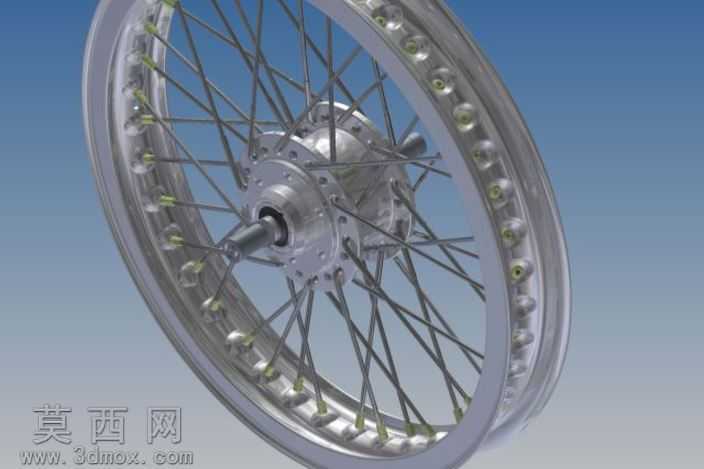

复古辐条式摩托车前轮三维结构设计

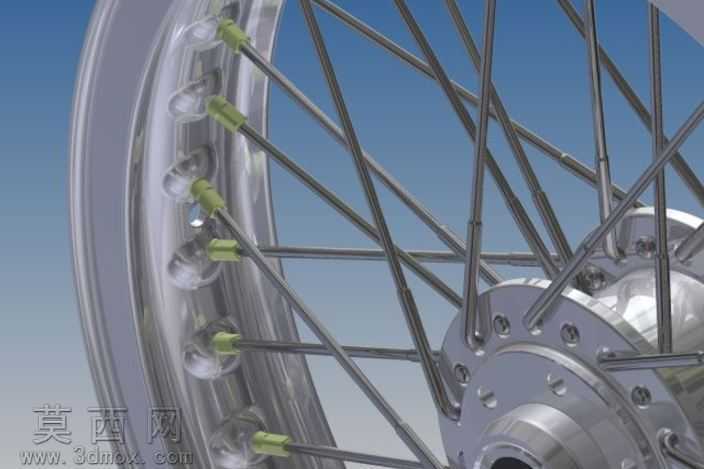

本作品为复刻1970年代经典赛车本田CR750前轮的三维结构设计，建模过程以还原经典辐条轮的机械质感与装配逻辑为核心目标，全程依托三维参数化建模工具完成全零件的独立构建与整体装配。建模阶段首先完成轮毂核心基体的轮廓绘制，通过回转特征生成轮毂主体结构，精准还原轮毂上的辐条安装孔位、轴承装配位、刹车连接位的尺寸比例，对轮毂表面的螺栓沉孔、加强筋结构采用拉伸切除与倒角特征逐一细化，保证每一处安装结构的尺寸公差符合真实摩托轮组的装配逻辑。针对辐条部分，采用扫掠特征生成单根变径辐条的实体模型，根据轮圈与轮毂的孔位分布角度，通过阵列与角度调整完成全部辐条的排布，还原经典钢丝辐条交叉编织的受力结构，每根辐条端部的连接头单独建模，精准匹配辐条与轮圈、轮毂的连接关系，还原辐条张紧结构的细节特征。轮圈部分采用回转特征生成环形基体，细化轮圈边缘的胎唇安装位、辐条连接座的凸起结构，保证轮圈截面轮廓与真实摩托钢丝圈的截面完全一致。材质与渲染阶段，为金属部件分别赋予不同的材质属性：轮毂与辐条接头采用抛光镀铬金属材质，调整反射粗糙度模拟亮面金属的高光反射效果；辐条采用拉丝不锈钢材质，添加细微的各向异性纹理还原钢丝的表面质感；轮圈采用亮面铝合金材质，调整金属粗糙度与反射强度，区分不同金属部件的视觉差异。渲染时采用柔和的环境天光作为主光源，添加多盏辅助补光突出金属部件的轮廓反光，通过景深效果突出轮组中心的轮毂结构，弱化背景干扰，让辐条的交叉编织结构、金属部件的光影层次得到充分展现。设计过程中以经典赛车的前轮结构为参考，在还原外观的同时梳理了辐条轮的受力传递逻辑，所有零件的装配关系完全符合真实轮组的组装顺序，既还原了复古赛车前轮的经典视觉特征，也完整呈现了辐条式摩托前轮的内部结构组成，可作为摩托配件设计、复古机车改装参考的三维数字化模型。
