水上抽水作业承载浮筒结构设计

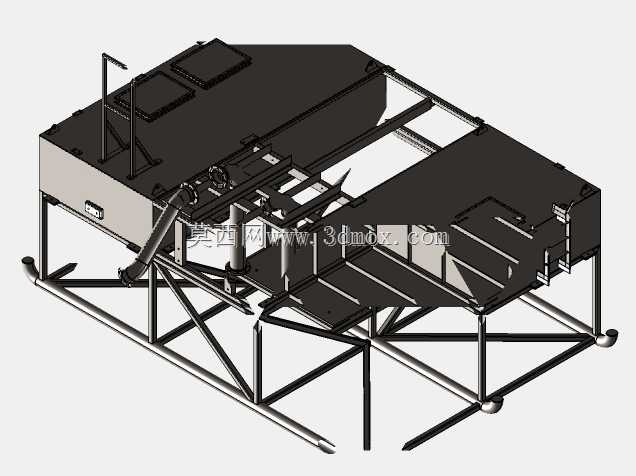

　　这款浮式承载结构主要面向近岸水域、滩涂区域、小型水库及内河浅水区的抽水作业场景，解决传统抽水设备在无固定陆基安装位、水位涨落频繁区域的部署难题，可直接承载抽水机组及配套管路在水面稳定作业，无需搭建临时作业平台，大幅降低野外抽水作业的前期部署成本与周期。从结构组成来看，整体采用框架式承载底座加浮舱的组合设计，底部支撑框架采用型材拼接的桁架结构，所有型材连接节点均做了加强处理，可分散浮舱受到的浮力与上部设备的重力载荷，避免局部应力集中导致的结构变形。上部承载平面预留了多组设备安装位，可适配不同功率的抽水机组安装，同时预留了管路穿装空间与线缆排布槽位，作业时可直接将抽水机组固定在承载平面，进水端管路可顺着框架侧方的导向结构伸入水下，

　　避免管路受水流冲击晃动影响抽水效率。浮舱部分采用分舱式设计，被内部加强筋分隔为多个独立密闭舱室，单个舱室出现破损渗漏时不会导致整体结构失稳沉没，大幅提升水上作业的安全冗余，浮舱外壁做了圆弧过渡处理，可降低水流对浮体的冲击阻力，在有轻微流速的水域也能保持位置稳定。设计过程中优先考虑了野外作业的拆装便利性，整体框架采用螺栓拼接的装配式结构，无需大型吊装设备即可完成现场组装，拆分后的单个部件尺寸可满足普通货运车辆的装载要求，转场运输时无需办理超限运输手续。安装边界方面，框架底部的支撑脚向外延伸出浮舱边缘一定距离，一方面可在浮体停靠岸边时作为临时支撑，避免浮舱直接与岸坡硬质结构碰撞磨损，另一方面在水位下降浮体落于滩涂时，

　　支撑脚可直接接触泥面提供稳定支撑，不会出现侧翻风险。上部承载平面的安装孔位采用标准化间距设计，除抽水机组外，也可临时搭载小型发电设备、检修工具柜等配套作业设施，满足长时间野外连续作业的使用需求。浮体整体的重心经过优化设计，上部设备安装位集中在浮体中心区域，作业时即使人员站在平台边缘操作设备，整体倾斜角度也控制在安全范围内，不会出现进水倾覆的风险。侧方预留的系缆点位分布在框架四个角位，可根据现场水流方向选择多点系泊固定，适配不同水域的锚固条件，在流速稍大的区域可通过增加斜向缆绳进一步提升固定稳定性。针对抽水作业的实际工况，框架侧方专门设计了管路固定支架，可将抽水进出水管路牢牢固定在结构上，避免水泵运行时的振动导致管路接头松动漏水，

　　同时支架上预留了多组调节孔位，可根据实际水位高度调整管路的入水深度，保证抽水机组始终处于最佳工作状态。浮舱顶部设置了可开启的检修口，日常维护时可打开检查内部舱室的密闭情况，也可根据作业需求在舱内添加配重调整整体吃水深度，适配不同重量的抽水机组安装使用。
