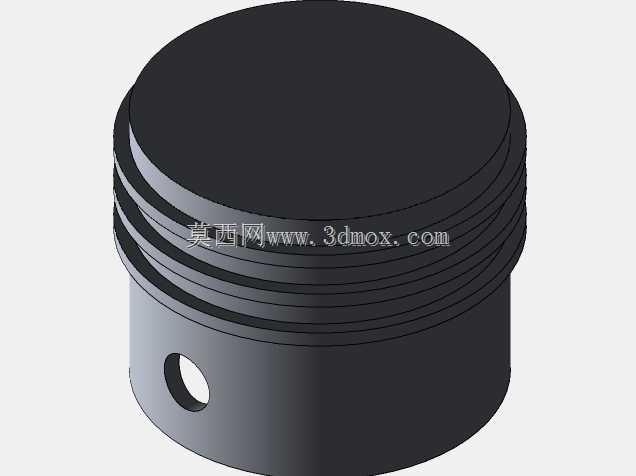

带滚轮导向结构的往复运动活塞组件

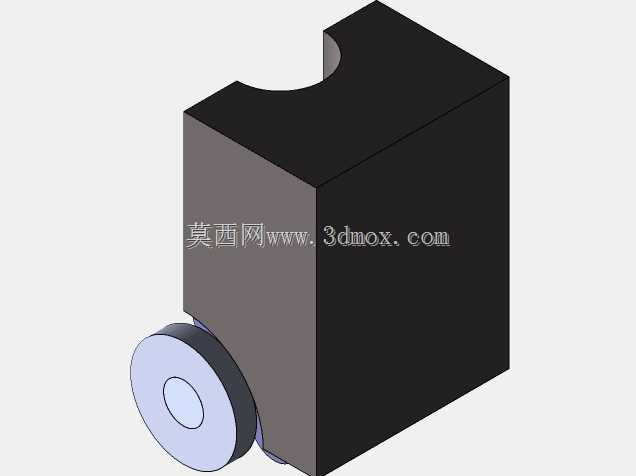

　　在气压传动、液压驱动以及各类需要直线往复动作的工业设备里，活塞是直接承接流体压力、完成动力输出的核心执行部件，这套带侧置导向滚轮的活塞结构，和传统无导向的光面活塞相比，更适配安装空间紧凑、缸体内壁加工精度有限、侧向载荷存在小幅波动的应用场景，比如小型气动送料机构、工位切换顶升装置、低压流体控制回路里的动力输出端，都能看到这类结构的实际应用。从结构设计逻辑来看，活塞主体采用方块式构型而非传统圆柱结构，本质是为了匹配非圆截面的缸体安装腔，这类安装腔常见于需要防转的直线动作工位，比如自动化产线上的工件顶起工位，活塞如果发生周向转动，就会导致顶部承接的工件定位偏移，方块式的主体结构直接和安装腔的内壁形成周向限位，

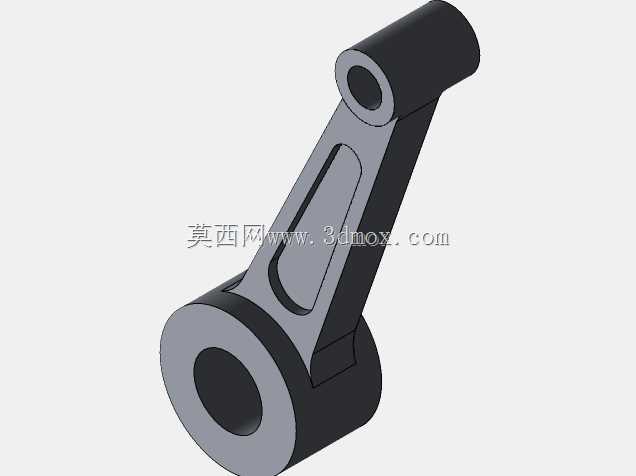

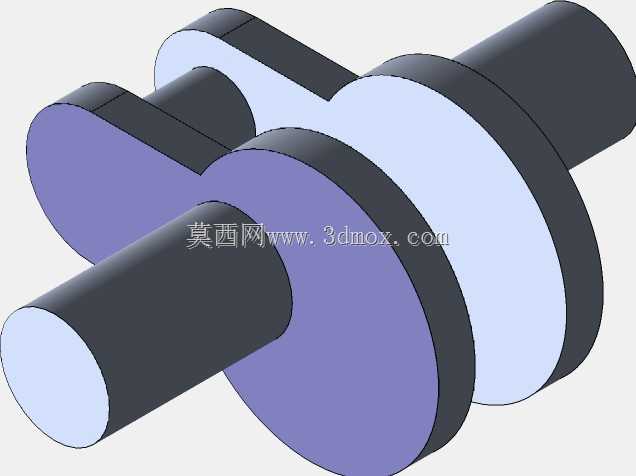

　　不需要额外加装防转销或者导向键，能减少零件数量，压缩装配工序的耗时。主体顶部开设的半圆凹槽，是为了匹配配套的铰接传动杆，凹槽的圆弧半径和传动杆端部的铰接轴半径保持一致，装配时铰接轴卡入凹槽后，能把活塞的直线往复运动转化为传动杆的摆动动作，这部分的配合间隙控制在0.02mm到0.05mm之间，间隙过大会导致传动过程存在空程，动作响应滞后，间隙过小则会在铰接位置出现卡滞，尤其是在设备运行一段时间出现轻微磨损后，过小的间隙会直接导致动作卡死。侧置的导向滚轮是这套结构的设计亮点，滚轮通过中心的销轴固定在活塞主体的侧下方，滚轮的外圆面和安装腔的内壁滚动接触，代替了传统活塞和腔壁之间的滑动摩擦，能大幅降低活塞往复运动时的摩擦阻力，

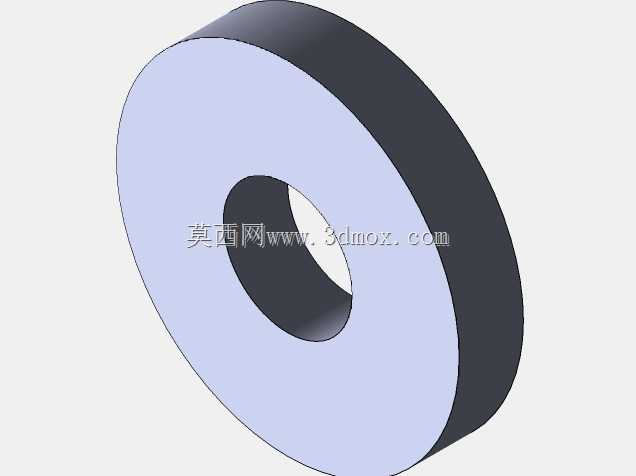

　　减少运行过程中的噪音，同时还能抵消活塞运动过程中产生的侧向倾覆力矩，避免活塞主体和腔壁出现偏磨，延长整套组件的使用寿命。滚轮的材质选用耐磨的工程塑料或者轴承钢，根据应用场景的载荷大小调整，轻载高速的场景用工程塑料滚轮能降低自重，重载低速的场景用轴承钢滚轮能提升承载能力。从安装边界来看，活塞主体的三个垂直面的平面度公差控制在0.01mm以内，和安装腔内壁的配合间隙根据运行速度调整，高速运行时间隙取大值，避免热胀冷缩导致卡滞，低速重载时间隙取小值，减少运动过程中的晃动量。滚轮的外圆突出活塞主体侧面的尺寸经过精确计算，保证装配后滚轮和腔壁接触时，活塞主体的另外两个侧面和腔壁之间保留0.1mm左右的间隙，正常运行时只有滚轮和腔壁接触，

　　主体侧面不发生摩擦，只有在承受突发侧向冲击时，主体侧面才会和腔壁接触形成硬限位，避免滚轮承受过大的冲击载荷导致销轴变形。在实际功能实现上，这套活塞组件的运动行程由顶部凹槽的铰接点位置、滚轮的安装位置共同决定，设计时需要先根据设备需要的动作行程，核算活塞的运动极限位置，保证活塞运动到上止点和下止点时，滚轮始终不脱离和腔壁的接触，同时顶部的铰接结构不会和腔体内的其他部件发生干涉。和传统圆柱活塞相比，这种方块式带滚轮的结构，不需要在缸体内壁加工高精度的圆柱面，安装腔可以直接采用型材加工，降低腔体的加工成本，同时防转性能更可靠，摩擦损耗更低，在中低压、短行程的往复动作场景里，综合使用成本比传统结构低30%左右。设计过程中还需要考虑活塞的受力情况，流体压力作用在活塞的端面时，推力的作用点要尽量和滚轮的支撑面、铰接点的受力中心保持在同一条直线上，避免出现额外的力矩，导致滚轮受力不均出现偏磨。滚轮中心的销轴和活塞主体的连接采用过盈配合，销轴和滚轮之间加装滑动轴承或者微型滚动轴承，保证滚轮转动灵活，不会出现卡滞。活塞主体的边角位置都做了小尺寸的倒角处理，一方面是装配时更容易导入安装腔，另一方面是去除加工过程中产生的毛刺，避免运行过程中毛刺脱落污染腔体内的传动介质。
