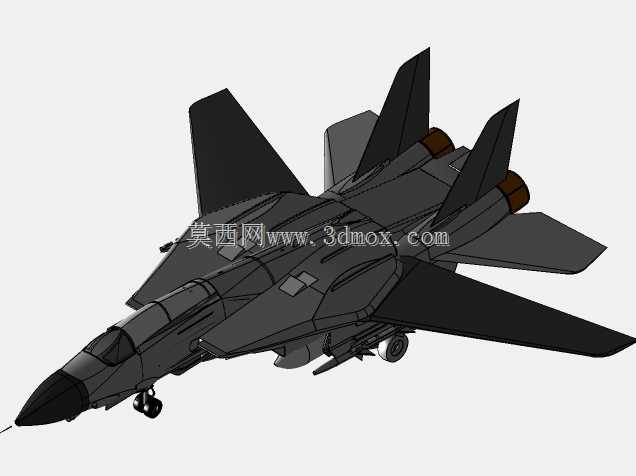

可变后掠翼双发重型战术战斗机结构模型

该模型还原的是双发可变后掠翼战术作战飞机，这类航空器主要承担制空权争夺、纵深突防打击、高速截击等任务，在复杂气象条件下可执行远程奔袭作战，适配陆基机场起降，也可经过结构强化后适配航母舰载部署场景。从结构设计逻辑来看，可变后掠翼机构是整个模型的核心设计重点，机翼转轴布置在机身中部翼根承力框位置，转轴采用高强度合金承力结构设计，可带动外翼段在16度到72度后掠角范围内无级调节，小后掠角状态下机翼展弦比大，诱导阻力低，适合亚音速巡航、短距起降以及低空大航程突防场景；大后掠角状态下机翼波阻大幅降低，可满足2马赫以上超音速飞行需求，兼顾低速起降性能与高速截击性能，解决了早期固定翼战机无法同时兼顾低速与高速飞行性能的设计矛盾。机身采用半硬壳式结构设计，纵向布置多道整体加强框，从机头雷达罩位置一直延伸到尾喷口安装节，前机身设置雷达舱、座舱航电舱，座舱采用串列双座布局，风挡为整体式圆弧抗鸟撞设计，座椅采用零-零弹射座椅安装接口，座舱盖向后上方开启，预留了座舱盖作动筒安装位置；中机身设置整体式油箱舱、主起落架舱、武器挂载舱，进气道布置在机身两侧翼根下方，采用斜板可调式超音速进气道设计，可根据飞行马赫数自动调节进气道斜板角度，保证不同飞行速度下发动机进气道的总压恢复系数稳定，避免发动机出现喘振工况；后机身采用两台大推力涡轮风扇发动机并列布置，发动机通过主安装节与机身加强框连接，尾喷口为可调收敛-扩张结构，可配合发动机加力工况调节喷口截面积，提升推力效率。尾翼采用全动平尾加差动垂尾的布局，双垂尾外倾一定角度，既可以提升大迎角飞行状态下的航向稳定性，也能降低侧向雷达反射截面积，垂尾根部设置减速伞舱，着陆时可放出减速伞缩短滑跑距离。起落架采用前三点式起落架布局，前起落架为双轮结构，布置在座舱后下方，带有转弯作动机构，可实现地面滑行阶段的小半径转向；主起落架为单轮结构，采用摇臂式减震设计，收起后可完全收纳进中机身起落架舱内，舱门采用多段式设计，起落架收放作动筒预留了液压管路接口，可适配液压收放系统的安装。模型的外形尺寸按照真实战机比例还原，翼展在小后掠角状态下约19米，大后掠角状态下约10米，机身全长约19米，机高约5米，机身最大宽度约2.8米，安装边界需要考虑机翼转动时的运动包络，避免与机身其他结构出现运动干涉，机翼转轴位置的配合公差需要控制在0.02mm以内，保证机翼转动过程中的同轴度，避免出现卡滞。武器挂点分布在机翼固定段、机身腹部以及进气道下方，总共预留8个挂点接口，可挂载副油箱、空空导弹、对地攻击弹药等不同载荷，挂点采用标准化挂架接口，可适配不同类型的武器挂载方案。在建模过程中，优先保证了机身气动外形的曲面连续性，机身蒙皮采用G2连续曲面构建，避免出现曲面折角影响气动性能，所有口盖、检修舱门都按照真实战机的维护口盖位置布置，预留了口盖快卸锁的安装位置，方便日常维护检修时快速开启口盖。机身内部的承力结构采用梁式结构建模，翼梁与机身加强框采用刚性连接模拟，还原了真实战机的载荷传递路径，机翼上的襟翼、副翼都预留了转动副接口，可配合舵机实现偏转动作模拟，垂尾方向舵、平尾也都设置了独立的转动自由度，可用于飞行动力学仿真分析。这类模型可用于航空专业教学演示、战机结构原理讲解、虚拟仿真训练场景搭建，也可作为航空文创产品的结构原型，在结构设计层面充分考虑了可变后掠翼机构的运动合理性，所有运动部件的行程都经过干涉检查，不存在结构碰撞问题，机身表面的蒙皮接缝、铆钉线都做了细节还原，保证外形的写实度，同时模型的曲面拓扑结构规整，可直接导入仿真软件进行气动仿真、结构强度仿真等工程分析工作，不需要额外进行几何修复。
