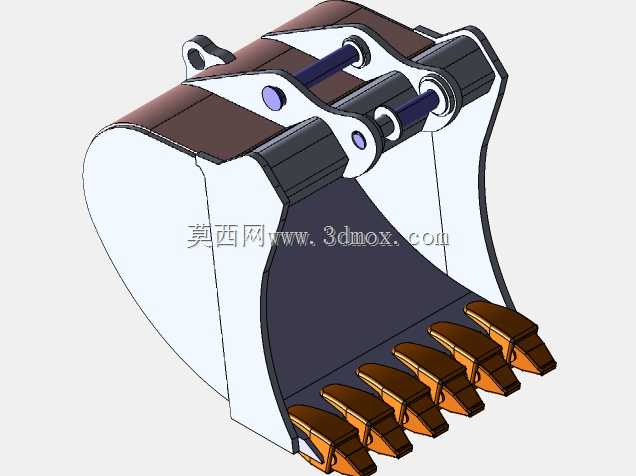

小松PC300型挖掘机斗式铲斗结构设计

作为土方与矿山作业里直接接触物料的核心执行部件，这款适配小松PC300机型的斗式铲斗，在结构设计阶段就围绕重载作业的受力特性做了针对性优化，完全匹配28-35吨级挖掘机的液压输出参数与动臂斗杆铰接点位。从实际作业场景来看，这类铲斗主要覆盖土石方开挖、矿山剥离、矿石装载、基坑渣土清运等工况，不同工况下的受力差异极大，设计时没有采用通用型铲斗的等厚板材方案，而是针对不同部位的磨损、冲击载荷做了差异化的壁厚分配。

铲斗的斗唇部位直接承受物料的切削冲击与滑动磨损，设计时采用了加厚的耐磨合金钢板作为母材，斗齿座与斗唇采用全焊透坡口焊接工艺，避免重载作业时焊缝开裂；六只斗齿沿斗唇等距排布，齿座的安装角度经过反复校核，保证挖掘时斗齿能以最优切削角切入物料，降低挖掘阻力，同时斗齿采用可更换的楔块式固定结构，现场作业时无需复杂工装就能快速更换磨损斗齿，减少设备停机时间。斗体的弧形侧壁采用大曲率半径的流线型设计，一方面能降低物料进入斗腔的阻力，提升满斗率，另一方面弧形结构能分散物料装载时对斗壁的侧向挤压力，避免直壁结构容易出现的局部鼓包变形问题。

铲斗上部的铰接耳板是连接斗杆与摇杆的核心受力部件，设计时采用了双组平行耳板的结构，每组耳板都做了镗孔加工保证同轴度，铰接孔内预留了耐磨衬套的安装余量，衬套采用自润滑铜基合金材质，能在长期重载铰接转动时降低销轴磨损，延长铰接部位的使用寿命。耳板与斗体上盖板的连接部位做了大面积的加强筋过渡，避免应力集中导致的耳板撕裂，上盖板的厚度根据受力仿真结果做了梯度设计，靠近铰接部位的板材厚度更大，向斗唇方向逐步过渡到常规壁厚，在保证结构强度的前提下尽可能控制斗体自重，避免过多的无效重量消耗挖掘机的提升力与挖掘力。

从安装边界来看，这款铲斗的铰接孔间距、销轴直径完全匹配小松PC300挖掘机的斗杆前端安装尺寸，无需额外改装就能直接换装，斗体的最大张开角度、收斗角都和原厂液压行程做了匹配，不会出现收斗时碰擦斗杆、卸料时角度不足导致粘料的问题。侧刃部位加装了可更换的侧护板，能在挖掘沟槽时保护斗体侧壁不受侧向摩擦，同时侧刃的突出尺寸经过核算，既能保证沟槽开挖的宽度精度，又不会因为侧刃突出过多增加额外的挖掘阻力。斗体背部设计了耐磨板安装位，在矿山等重度磨损工况下可以加装额外的耐磨衬板，进一步延长铲斗的整体使用寿命，针对粘性物料作业场景，斗腔内部的焊缝全部做了打磨平滑处理，减少物料粘附的缝隙，降低卸料时的残留量。

在结构强度校核阶段，针对偏载挖掘、冲击载荷、满载举升等极端工况做了有限元仿真，对应力集中的部位做了局部加强，比如斗齿座与斗唇的连接部位、耳板与上盖板的过渡部位、侧壁与底板的折角部位，都采用了圆弧过渡加加强筋的结构，避免直角焊缝带来的应力集中问题。整体结构没有采用多余的装饰性设计，所有结构特征都服务于强度提升、阻力降低、维护便捷这几个核心目标，完全适配中型挖掘机在各类常规与重载作业场景的使用需求，不管是土方施工队的日常租赁作业，还是矿山采石场的连续重载装载，都能保持稳定的结构可靠性，降低日常维护的配件成本与停机时间。
