双链轮滚子链传动啮合结构设计

　　这套链传动结构是工业动力传输场景里应用极广的啮合传动形式，和带传动相比不存在弹性滑动问题，平均传动比精准，传递相同功率时整体结构尺寸更紧凑，张紧力需求小，作用在轴和轴承上的载荷更低，能在高温、多尘、油污等恶劣工况下保持稳定工作状态，在输送线、农机、轻工机械、机床辅机等场景里都有大量落地应用。

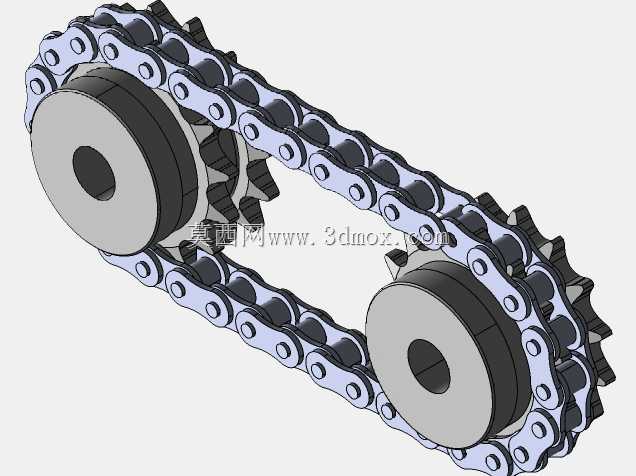

　　从结构组成来看，整套机构包含两个参数一致的主动、从动链轮，以及配套的标准滚子链条，链轮采用双排齿设计，对应双排滚子链结构，相比单排链能在相同节距、相同链轮齿数的前提下承载更高的传动载荷，适合中等功率、两轴中心距适中的动力传输场景。链轮的齿形设计严格匹配对应节距的滚子链参数，齿廓采用三圆弧一直线的标准齿形，保证链条滚子能顺畅进入和退出啮合，不会出现卡滞、跳齿问题，同时啮合过程中冲击载荷小，能有效降低运行噪音和齿面磨损。链轮的轮毂部分设计有通孔安装位，可通过平键与传动轴实现周向固定，轮毂端面预留有紧定螺钉孔位，方便实现链轮的轴向定位，避免运行过程中出现轴向窜动影响传动精度。

　　设计过程中首先需要匹配传动比要求确定两个链轮的齿数，齿数选择会直接影响传动的平稳性，齿数过少会导致传动不均匀性加剧、动载荷增大，齿数过多则容易在链条磨损后出现跳齿脱链问题，缩短链条实际使用寿命，这套结构的链轮齿数选取兼顾了传动平稳性和结构紧凑性要求，适配常规1:1等速传动的应用场景。两链轮的中心距设计也经过校核，中心距过小会导致链条绕转次数增多、单位时间内链节屈伸次数增加，加剧链条磨损，中心距过大则容易出现链条松边抖动问题，这套结构的中心距选取在合理区间内，同时预留了张紧机构的安装空间，可通过调整中心距或者加装张紧轮的方式补偿链条使用过程中因磨损产生的伸长量，保证链条始终保持合适的张紧度。

　　从安装边界来看，链轮安装时需要保证两轴的平行度误差控制在允许范围内，否则会加剧链条和链轮的偏磨，甚至出现脱链问题；两链轮的中间平面需要保证共面，轴向偏移量不能超出允许范围。链条的接头处采用弹簧卡式连接链节，安装拆卸方便，适合日常维护时的链条拆装操作。链轮的齿面经过硬化处理，能提升齿面的耐磨性能，延长链轮的使用寿命，链条采用标准滚子链结构，互换性强，后期维护更换时可直接采购对应规格的标准件，无需单独定制，降低设备的维护成本。

　　在实际应用中，这套传动结构可直接用于平行轴之间的动力传递，比如输送线的驱动端、包装机械的动力传输单元、农机的行走传动部分等，安装时需要注意松边的布置方向，通常将松边布置在下方，避免松边垂度过大时出现链条与齿廓干涉、或者松边与紧边碰撞的问题。对于有冲击载荷、正反转频繁的应用场景，可适当增大链轮的中心距或者加装导向装置，提升传动的稳定性。整套结构的三维建模过程中，严格按照链传动的设计规范完成了链轮齿形的参数化建模、链条的逐节装配，完整还原了链节与链轮齿槽的啮合状态，可直接用于设备的整体装配干涉检查、运动仿真验证，也可作为链传动设计的参考案例，帮助设计人员快速完成同类型传动结构的选型和建模工作，减少重复建模的工作量，提升设计效率。建模过程中对链节的铰接间隙、链轮与滚子的啮合间隙都做了符合实际工况的预留，保证运动仿真时能真实还原链传动的多边形效应，帮助设计人员提前评估传动过程中的动载荷、速度波动情况，为后续的结构优化提供参考依据。
