成套套筒梅花扳手组套工具收纳结构

　　在设备运维、机械装配、产线维保等日常作业场景里，成套的紧固工具是一线作业人员随身配置的核心器具，不同规格的紧固件对应不同的作业扭矩与操作空间，零散携带不仅容易丢失配件，还会在作业时反复翻找工具拖慢施工节奏，这套组套式梅花扳手结构，正是针对多规格紧固件作业场景做的一体化收纳与功能整合设计。整套工具的核心功能覆盖了常见公制、英制规格的外六角紧固件拆装需求，梅花端的十二角咬合结构相比开口扳手，能在螺栓头周边空间局促的场景下实现小角度回转操作，每次扳动仅需30度即可完成换位，在设备机架内部、管路夹缝这类操作空间受限的位置，不会出现开口扳手容易滑脱、无法卡紧螺栓头的问题，咬合面的受力均匀分布在螺栓头的十二个棱边上，

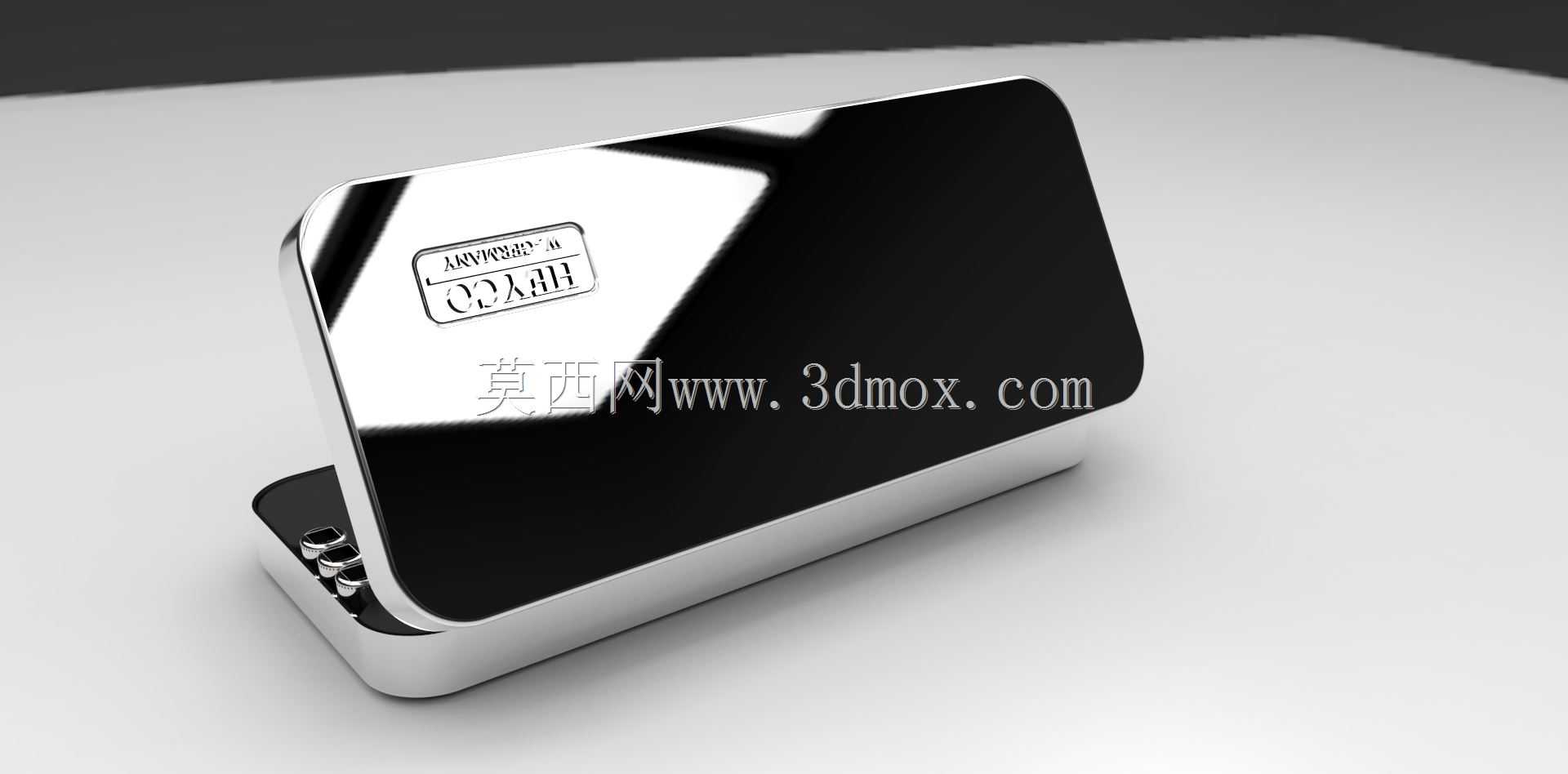

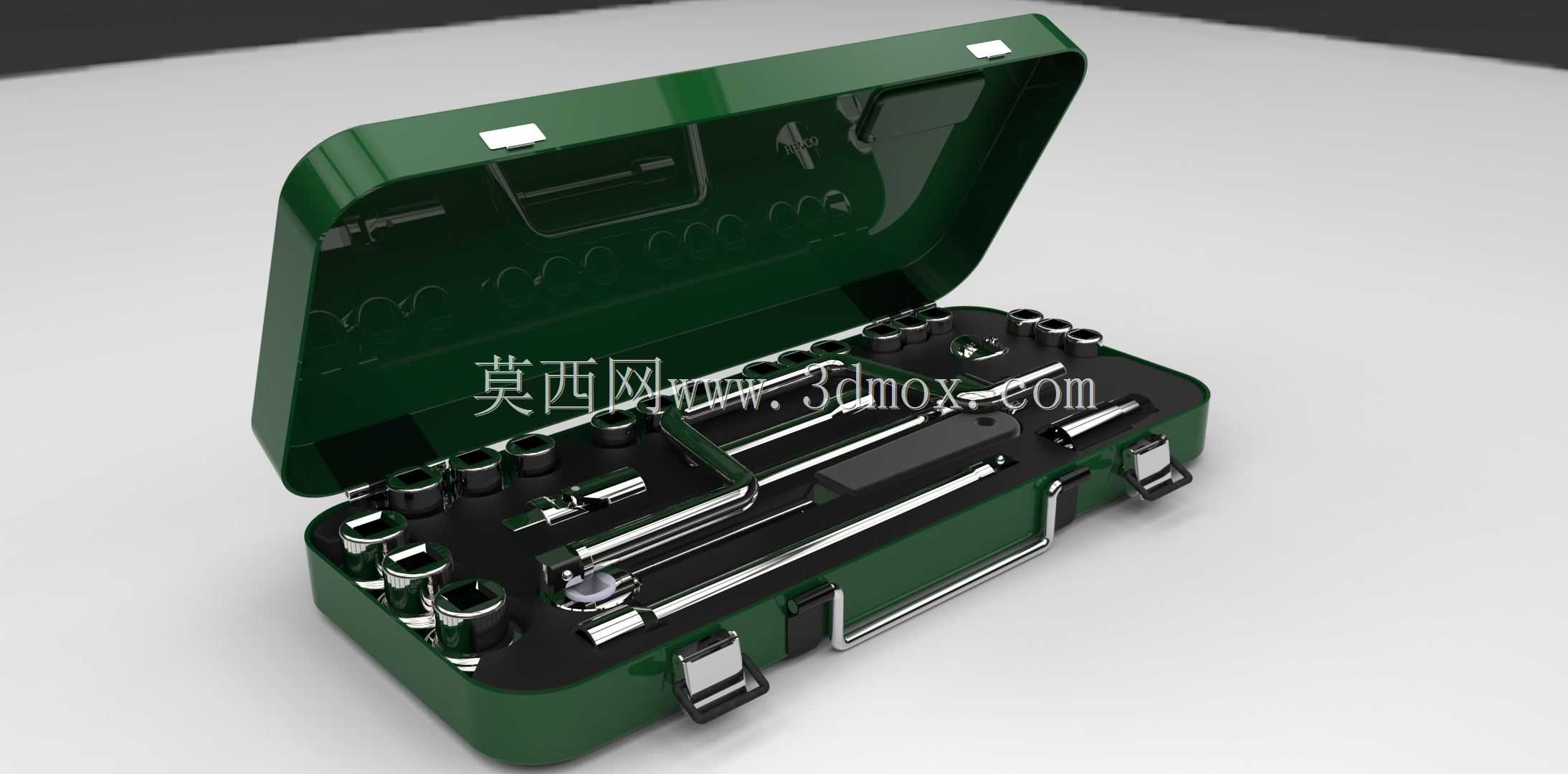

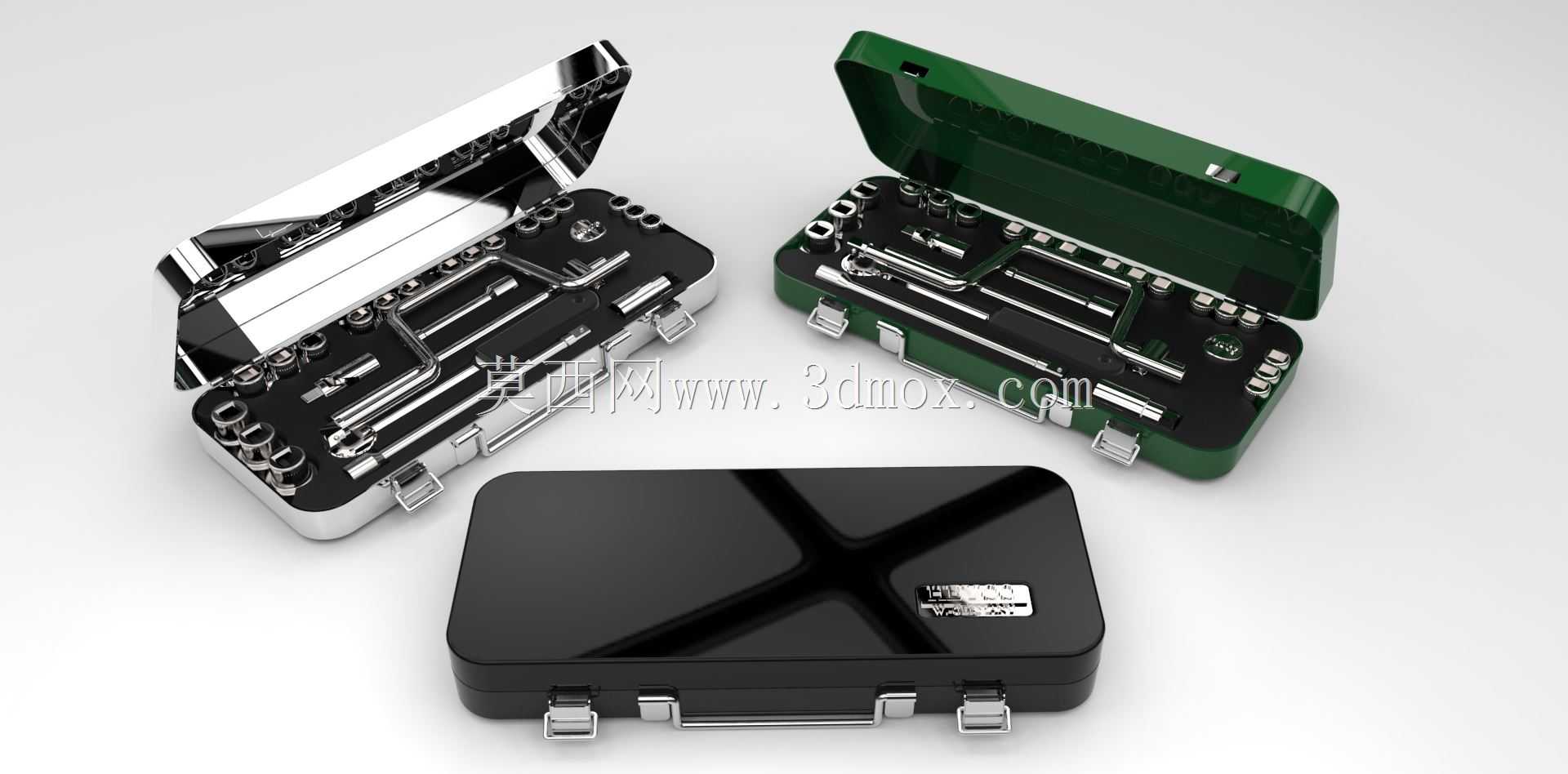

　　能最大程度避免大扭矩作业时磨圆螺栓棱角的情况，降低紧固件报废的概率。设计过程中首先考虑的是不同长度扳手的受力匹配，大规格扳手对应大扭矩作业需求，加长的杆身能在施加同等手部作用力的情况下输出更大扭矩，匹配M12以上规格螺栓的拧紧力矩要求，杆身做了等强度变截面处理，握持段做了防滑滚花结构，避免手上沾有机油、润滑脂时出现打滑脱手的情况；小规格扳手对应狭小空间作业，短杆身设计能灵活伸入设备缝隙，同时控制杆身强度避免小规格螺栓因过拧出现螺纹滑牙、螺栓断裂的问题。配套的收纳箱体采用硬质抗冲击壳体结构，闭合状态下能承受日常堆放、搬运过程中的外力挤压，不会因为外力磕碰导致内部工具变形，内部的定位卡槽按照每个扳手、套筒、接杆的外形做了仿形铣削，

　　每个配件都有独立的固定位置，工具归位时能快速识别是否有配件遗落，卡槽的阻尼力度经过反复调试，既不会因为搬运过程中的颠簸导致工具从卡槽内脱出，也不会在取用工具时出现卡接过紧难以取出的问题。箱体的锁扣采用弹簧按压式结构，单手即可完成开合操作，在高空作业、手持工件的场景下不需要双手配合就能快速打开箱体取用工具，箱体表面做了防滑纹理处理，沾有油污的情况下也能稳定握持，不同配色的箱体可以对应不同的工具规格区间，方便在多班组交叉作业时快速识别自己的工具组套。从安装边界来看，整套工具组套闭合后的外形尺寸适配常规维修工具车的抽屉层高度，可以直接放入标准工具车的抽屉内收纳，不需要额外定制存储位，箱体边角做了圆弧过渡处理，不会在搬运过程中刮伤设备漆面、

　　刮破作业人员的工作服。每个扳手的梅花头端面都做了倒角导向，套入螺栓头时不需要完全对齐就能顺利滑入卡合，在视线受阻的设备内部作业时，仅凭手部触感就能完成扳手与螺栓头的对位，减少反复调整对位的时间。接杆与套筒的连接位置采用钢珠定位结构，连接后不会出现套筒脱落的情况，拆卸时仅需按压锁止环即可快速更换套筒，适配不同长度的接杆组合，可以深入深度超过200mm的沉孔位置完成紧固件拆装。整套结构的设计没有多余的装饰性结构，所有的外形处理都围绕作业效率、工具防护、使用便利性三个核心维度展开，每个结构细节都对应实际作业中遇到的痛点，比如箱体内部预留了小型配件收纳格，可以放置替换的销钉、密封圈这类作业中常用的小零件，不需要额外携带配件盒；扳手的杆身做了发黑防锈处理，在潮湿的车间环境下长期存放也不会出现锈蚀卡滞的问题，握持段的滚花深度控制在0.3mm，既保证防滑效果，也不会因为纹理过深积存油污难以清理。在装配线的批量紧固作业场景中，这套组套可以覆盖单台设备80%以上的外六角紧固件拆装需求，作业人员不需要频繁更换工具，能有效缩短单台设备的装配时长；在户外设备抢修场景中，硬质箱体能抵御户外的砂石、雨水侵蚀，保证内部工具始终处于可用状态，不会因为环境因素导致工具生锈、卡滞影响抢修进度。
