8吨级起重机双滑轮吊钩组结构设计

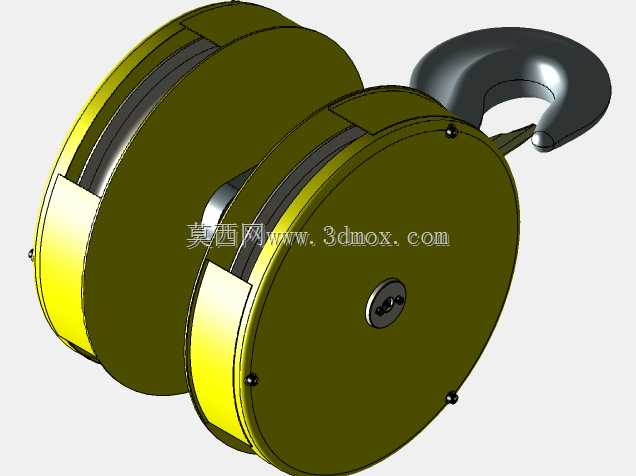

在桥式起重机、门式起重机、港口固定式吊机等各类起重作业场景中，吊钩组是直接承载吊重、连接起升钢丝绳与被吊物料的核心受力部件，其结构可靠性直接决定起重作业的安全冗余，8吨级额定载荷的吊钩组广泛应用于中小型车间物料转运、货场装卸、设备安装就位等常规起重工况，适配多数通用型起重设备的起升机构配置。该吊钩组采用双滑轮并列排布结构，滑轮外侧设置整体式包覆护板，护板既作为滑轮轴的支撑安装基座，也可阻挡钢丝绳脱槽、避免作业中杂物卡入滑轮绳槽，同时对高速运转的滑轮形成物理防护，降低现场作业的安全隐患。滑轮绳槽的曲率半径经过匹配计算，适配常规直径的起重钢丝绳，绳槽表面做圆弧过渡处理，可减少钢丝绳工作过程中的挤压磨损，延长钢丝绳的实际使用寿命。吊钩采用锻造弯钩式结构，钩头与滑轮组架体通过推力轴承连接，可实现吊重状态下的水平自由回转，方便被吊物料调整就位角度，避免钢丝绳随吊重扭转产生附加应力。架体上的连接销轴采用防松螺栓固定，所有销轴的安装位置均预留足够的装配与拆卸空间，方便日常检修时的部件更换。从安装边界来看，双滑轮结构的整体厚度适配多数起重机起升机构的钢丝绳间距要求，架体顶部的吊钩横梁安装位可直接匹配对应吨位的吊钩螺母与推力轴承组件，无需额外加工转接结构。设计过程中优先考虑受力传递路径的合理性，吊重载荷通过吊钩、推力轴承、横梁直接传递至两侧滑轮轴，再通过滑轮均匀分配到两根起升钢丝绳上，整体受力路径无额外弯折，应力集中区域均做圆角过渡处理，避免长期交变载荷下出现结构疲劳裂纹。护板外侧的黄色标识区域为现场作业的安全警示色，可提升作业过程中吊钩组的视觉辨识度，减少吊重摆动过程中的碰撞风险。滑轮内部配置自润滑轴承，可减少日常维护的注油频次，适配多粉尘、户外等复杂作业环境下的长期使用需求，钩头的开口尺寸符合通用吊具的挂接要求，可直接适配卸扣、吊装带、钢丝绳索具等常规吊装配件，无需额外配置转接吊具。
