多行程电动线性致动器结构设计

　　在小型自动化设备、智能家居调节机构、小型实验装置的直线往复动作实现场景里，这类集成式线性致动器的应用占比正在逐年提升，区别于传统旋转电机搭配丝杠导轨的散件组装方案，这类一体化致动器把驱动、传动、导向结构全部整合在封闭壳体内，不需要设计人员额外做传动链的适配计算，也不用单独考虑传动部位的防尘防护，选型时只需要匹配行程、推力、安装距这几个核心参数就能直接嵌入整机结构，能大幅缩短非标设备的设计迭代周期。

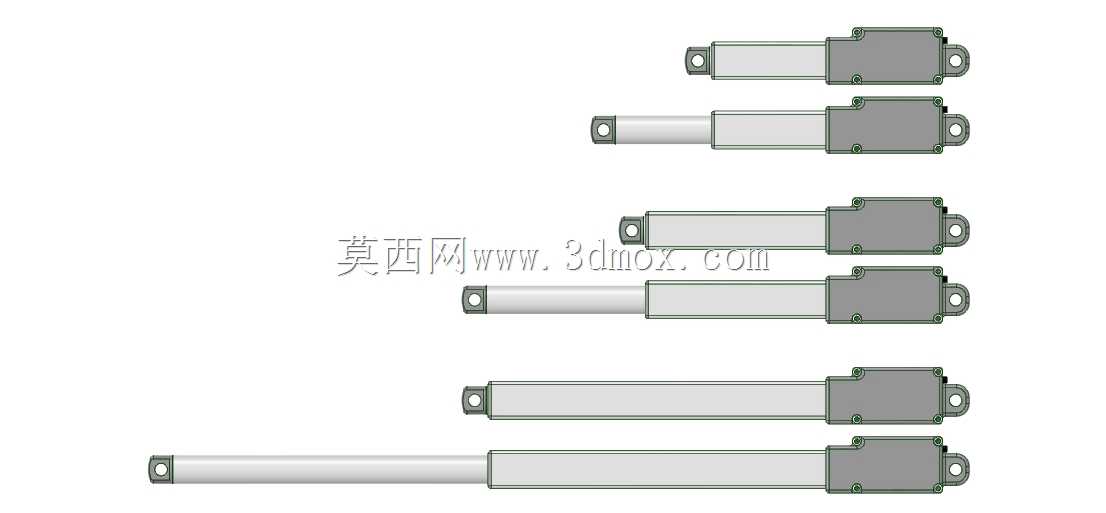

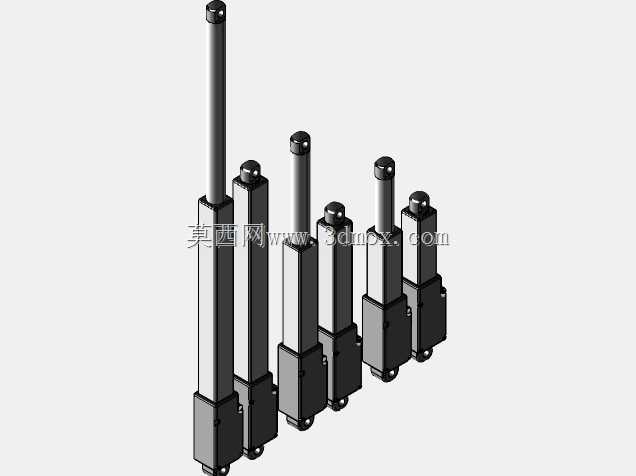

　　这套结构覆盖了30mm、50mm、100mm三个常用有效行程规格，三个规格的主体驱动端外壳尺寸完全统一，只有伸出的推杆段长度随行程变化，这种同壳体多行程的设计思路，能最大程度降低配件的种类数量，不管是生产端的壳体开模、零件备货，还是使用端的安装维护，都能减少适配成本——同一台设备上如果不同位置需要不同行程的直线驱动，只要安装孔位一致，就可以共用安装支架，不需要针对不同行程单独设计固定结构。从结构布局来看，驱动模块全部集成在尾部的方形壳体内，伸出的圆柱形推杆做了表面光滑处理，没有外露的传动螺纹或者滑动导轨，日常使用中不容易卡入灰尘、纤维类杂物，适合在有少量浮尘的普通工业环境、或者民用家居环境下长期运行，不需要额外加装防尘罩。

　　安装边界上，驱动端外壳的两侧设计了带通孔的安装耳，推杆的前端也预留了同轴的安装孔，两端都可以采用销轴铰接的固定方式，这种铰接安装的优势是允许致动器在工作过程中有小角度的摆动，不需要严格保证安装基准的完全同轴，对于一些带弧线轨迹的联动机构，比如小型翻盖的开合、角度调节台面的抬升，这种铰接结构能避免推杆受到侧向弯矩，延长内部传动件的使用寿命。三个行程规格的缩回状态总长度差值很小，安装孔的中心距在缩回状态下保持统一，设计安装结构时只要预留出对应行程的伸出空间即可，不需要因为行程变化调整尾部的固定位置。

　　从功能特性来看，这类致动器的核心作用是把旋转运动直接转化为绝对线性的直线输出，不需要设计人员额外做旋转到直线的运动转换，内部的传动结构已经做了间隙优化，往复动作的回程间隙很小，对于需要精准位置控制的小型调节场景，比如实验平台的微调、通风窗的开度调节，不需要额外加装位移反馈元件就能满足基础的位置精度要求。推杆的导向段做了足够的长度设计，即使在完全伸出的状态下，推杆和壳体的配合长度也能保证足够的支撑刚度，不会出现推杆下垂或者晃动的情况，承受额定轴向推力时不会出现传动卡滞。

　　在实际选型适配时，需要注意不同行程规格的完全伸出总长度差异，100mm行程的规格完全伸出时总长度比30mm行程长出70mm，设计设备内部的容纳空间时，要预留足够的伸出余量，避免推杆伸出到位后和设备内部其他结构发生干涉。另外因为两端采用铰接安装，固定销轴的配合间隙要控制在合理范围，间隙过大会导致动作过程中出现异响，间隙过小则会因为安装面的加工误差导致推杆受侧向力。这类一体化致动器相比气动推杆不需要配套气源和气路，相比液压推杆不需要配套液压站，只需要供电就能工作，在小型化、低负载的直线驱动场景里，结构紧凑性和使用便捷性的优势非常明显，不管是做整机的原厂配套，还是旧设备的自动化改造，都是非常合适的直线驱动元件。建模过程中严格按照实物的安装尺寸做了等比例还原，壳体的安装耳位置、推杆前端的安装孔尺寸、各个行程的缩回和伸出长度都和实物保持一致，导入装配环境后可以直接用来做干涉检查和安装模拟，不需要再对模型的安装尺寸做二次修正。
