多规格XOAR剖面航空螺旋桨结构设计

　　在轻型通航飞行器、航模无人机以及小型动力滑翔设备的动力系统匹配中，螺旋桨作为直接将轴输出功率转化为推进拉力的核心气动部件，其翼型设计、尺寸参数与安装匹配度直接决定整套动力系统的效率上限，甚至会影响整机的飞行稳定性与续航表现。不同于工业领域的常规传动部件，螺旋桨的设计需要同时兼顾气动效率、结构强度与动平衡表现，每一处翼型角度、弦长变化与剖面选型，都需要结合实际使用场景的动力输出特性做针对性调整。

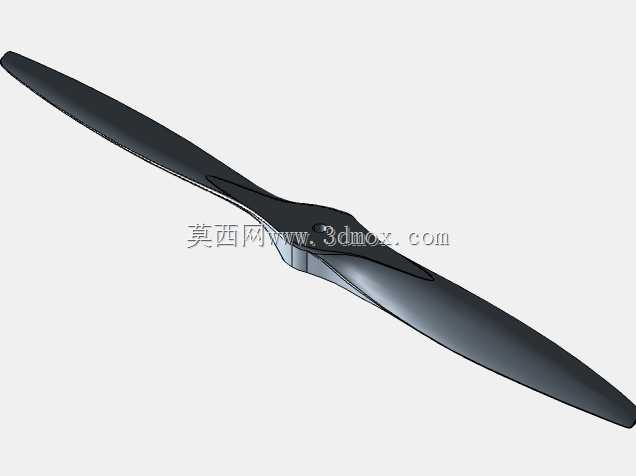

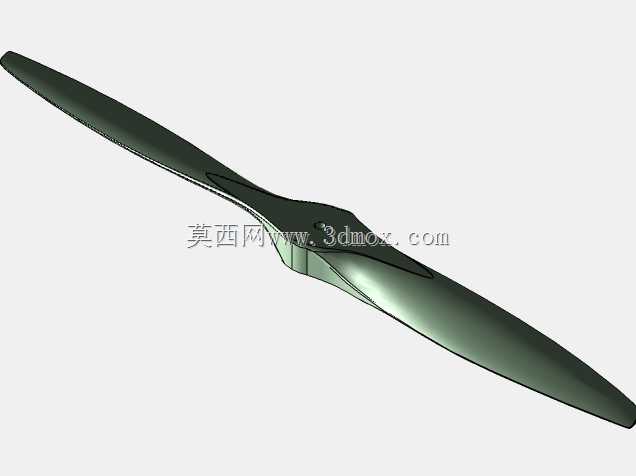

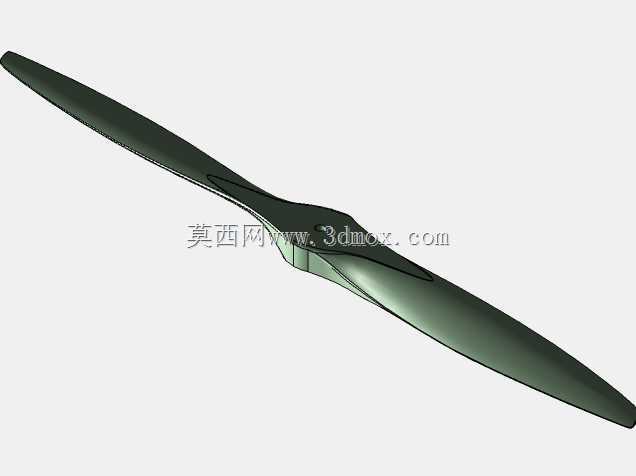

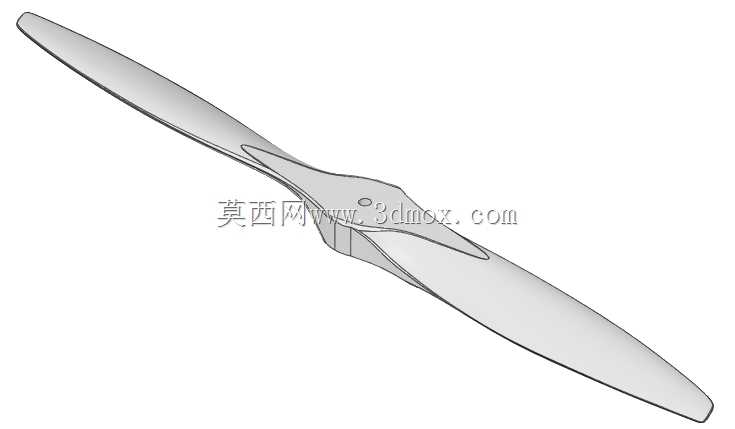

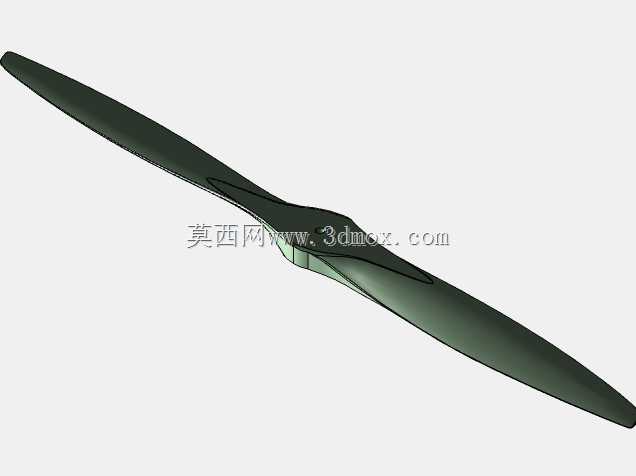

　　本次设计的系列螺旋桨基于成熟的XOAR翼型剖面开发，覆盖36x10、30x12、32x10、24x8四个常用规格，可适配不同排量的航模发动机、不同功率级别的无人机动力电机，覆盖从慢速大拉力载重飞行到高速竞速飞行的多类场景需求。设计过程中没有采用统一缩放的偷懒思路，而是针对每一个规格的使用场景，对不同半径位置的翼型角度做了独立调校：30英寸规格的桨叶，在0.75倍半径位置的翼型角度设置为9.6度，这个位置是桨叶做功效率最高的区域，该角度设置能够在常规巡航转速下最大化利用来流速度，避免气流分离造成的效率损失；32英寸规格的桨叶针对大拉力低速场景做了优化，整体翼型角度在对应半径位置调整为7.5度，相比30英寸规格的桨叶更薄，能够在大直径低转速的工况下降低翼型阻力，匹配大扭矩低转速的动力输出特性，避免大桨叶在高负载下出现的失速问题。

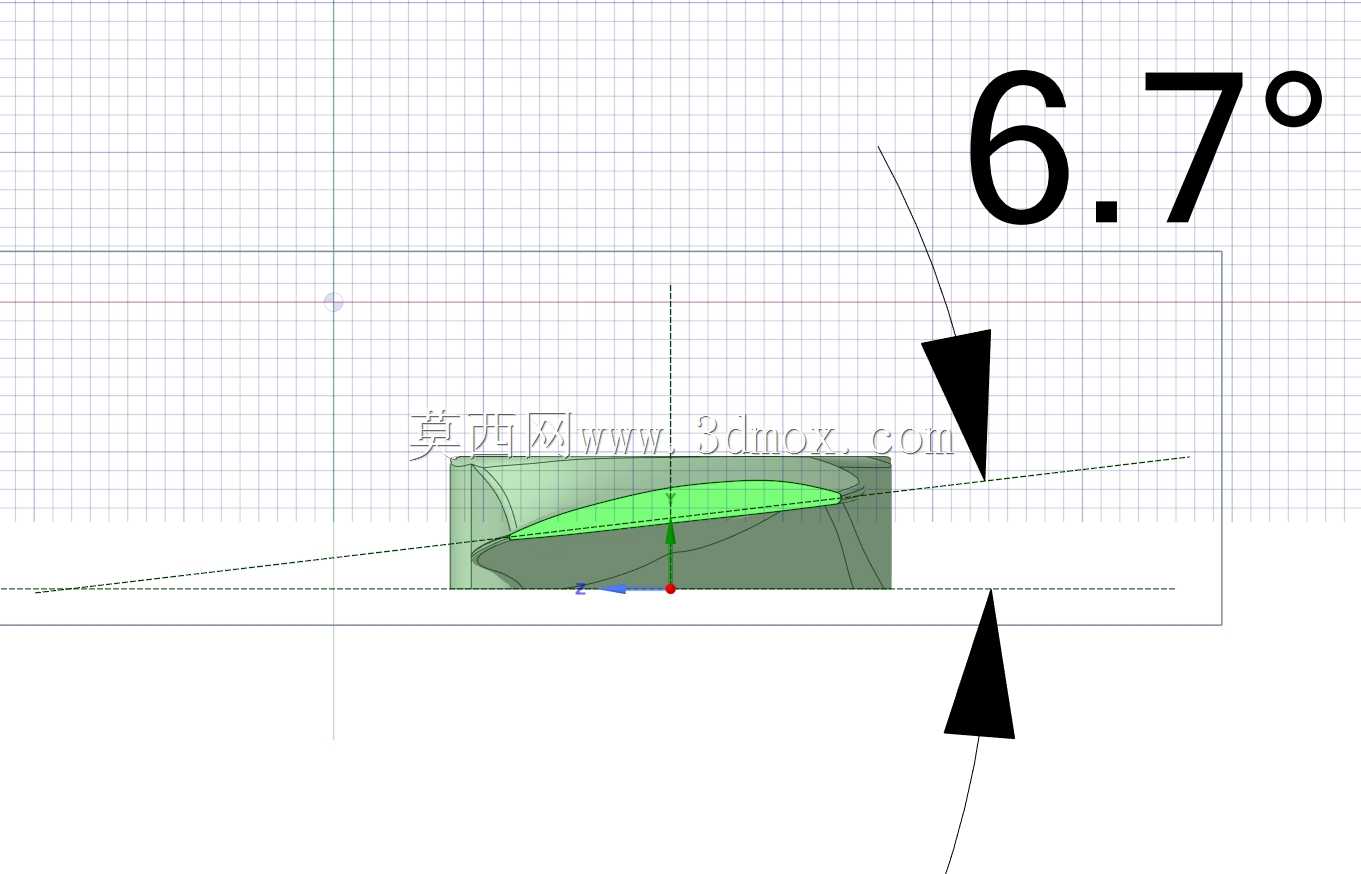

　　针对小直径高转速的使用场景，额外补充设计的24x8规格桨叶，在75%半径位置将俯仰角设置为8.06度，这个角度平衡了高转速下的拉力输出与空气阻力，能够适配高KV值电机的高转速输出特性，避免小直径桨在高转速下出现的效率骤降问题；而36x10规格的大直径桨叶，在3/4半径位置的有效翼型角度设置为6.7度，针对大直径、小节距的使用需求做了翼型减薄处理，在保证桨叶结构强度满足大拉力负载要求的前提下，尽可能降低桨叶自身的转动惯量，减少动力系统的加速响应延迟，同时薄翼型设计也能降低大直径桨在高速旋转时的翼尖涡流损失，提升整体推进效率。

　　从安装边界来看，整套系列螺旋桨采用统一的中心安装孔位与桨夹贴合面设计，能够适配市面上主流的航模发动机、无人机动力电机的安装标准，不需要额外加工转接件即可完成装配；桨叶根部做了加厚过渡处理，分散旋转过程中离心力带来的应力集中，避免长期高负载使用下出现桨根断裂的风险。桨叶的外形轮廓采用渐进式弦长变化设计，从桨根到最大弦长位置平滑过渡，再向桨尖逐步收窄，配合翼型角度的连续变化，能够让桨叶在整个旋转平面内的拉力分布更均匀，降低旋转过程中的振动水平，提升整机飞行的稳定性，同时也能减少动平衡调试的工作量。

　　在实际选型匹配过程中，设计人员可以根据自身的动力系统参数、整机起飞重量与预期飞行场景，选择对应规格的螺旋桨：大载重、长续航的场景可以选择大直径小节距的规格，利用大直径桨的大拉力特性提升续航表现；高速飞行、竞速类场景可以选择小直径大节距的规格，匹配高转速动力输出获得更高的飞行速度。每一个规格的桨叶在设计阶段都经过了气动效率与结构强度的双重校核，既保证气动效率处于较高水平，也能满足常规使用场景下的强度要求，避免出现桨叶变形、断裂等安全问题。
