多规格航模螺旋桨结构设计方案

　　航模螺旋桨作为遥控模型飞行器的核心动力转换部件，其翼型精度、尺寸匹配度直接决定整机动力输出效率与飞行稳定性，本次设计覆盖多组常用规格桨型，适配不同量级电动、油动固定翼航模的装机需求。设计阶段参考成熟商用桨叶的XOAR翼型剖面数据，针对不同直径规格做等比例缩放适配，同时结合实际飞行测试中的反馈调整不同半径位置的翼型角度，避免桨叶刚度过低或翼型失配引发的飞行震频问题。在翼型参数匹配上，针对30英寸量级桨叶，在0.75倍半径位置将翼型角度设置为9.6度，对应适配中等排量油动航模的拉力输出需求；32英寸量级桨叶在同半径位置将翼型角度调整为7.5度，兼顾大直径桨的低速拉力与高速旋转下的气动效率，避免因桨叶厚度偏薄引发的共振问题。

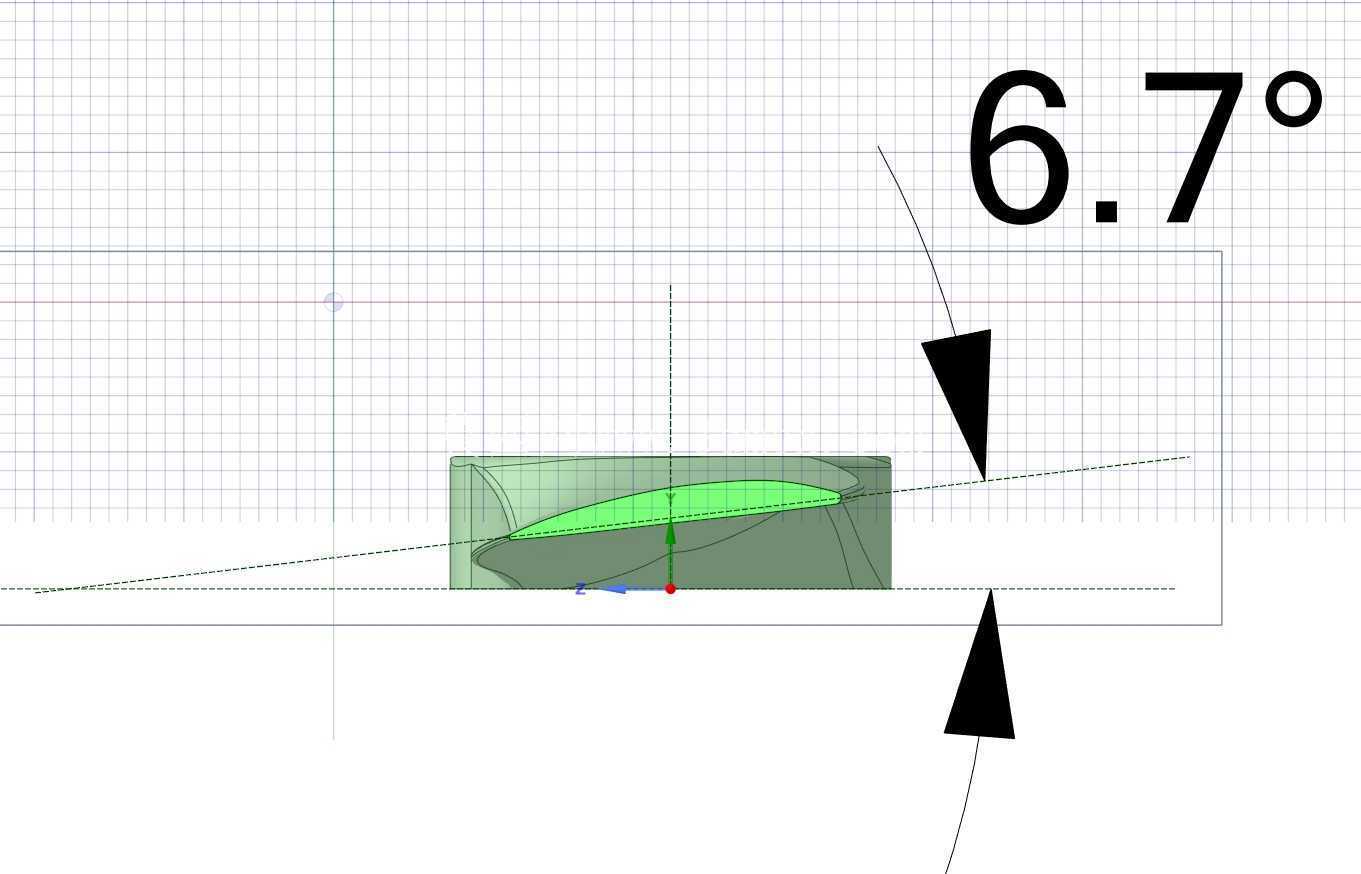

　　针对小直径规格的24x8桨型，在75%半径位置将俯仰角设置为8.06度，适配小型电动固定翼的高转速动力输出特性；36x10规格桨叶在3/4半径位置的有效角度设置为6.7度，匹配大排量航模发动机的低转速大扭矩输出特性，避免小直径工况下桨叶过薄引发的形变失效问题。针对更大尺寸的40x22、47x22规格桨叶，在3/4半径位置分别将支柱角度设置为13.14度与11.24度，适配大载重航模的低速大拉力需求，保证大直径桨叶在旋转过程中的结构刚度，降低桨叶形变带来的气动效率损失。

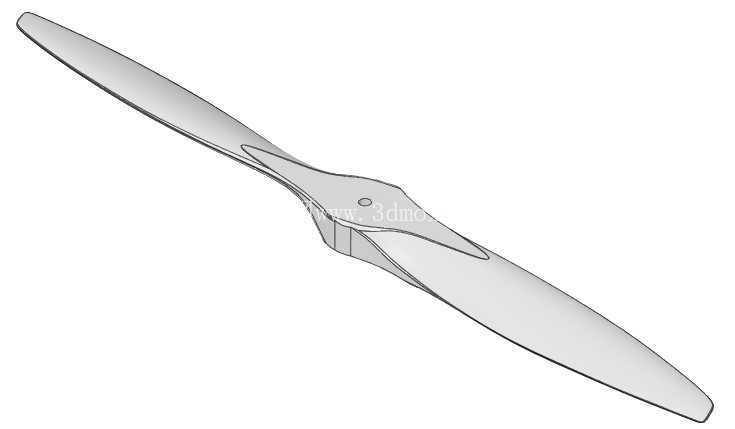

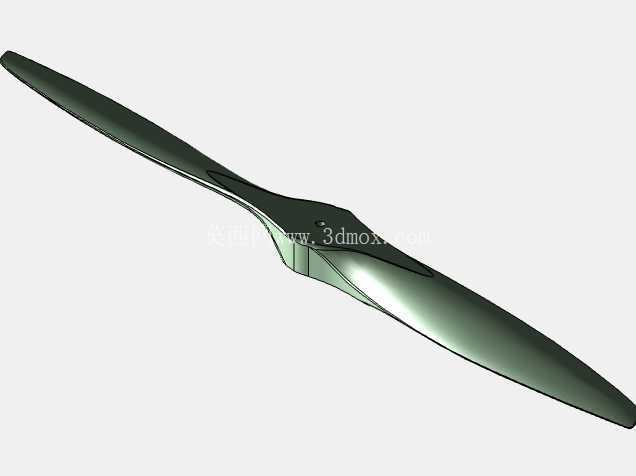

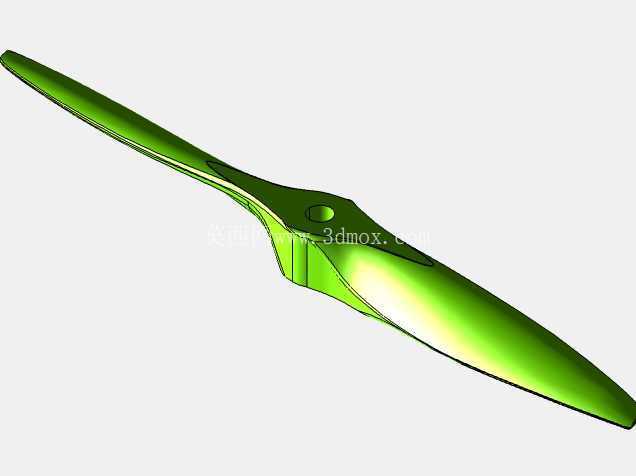

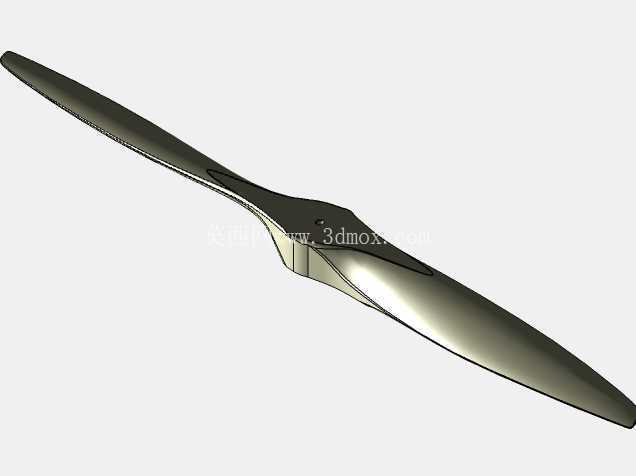

　　从安装边界来看，所有规格桨叶均采用标准中心安装孔位设计，中心桨毂位置做加厚处理，匹配常用航模电机、发动机的输出轴安装尺寸，安装面做平面度公差控制，保证桨叶安装后与输出轴的垂直度，降低高速旋转下的动不平衡量。桨叶整体采用流线型曲面过渡，从桨根到桨尖的翼型厚度逐步递减，既保证桨根位置的结构强度承受动力输出扭矩，又通过桨尖的薄翼型设计降低翼尖涡流带来的效率损失。在实际应用场景中，该系列桨叶可覆盖从入门级电动固定翼航模到大排量油动特技航模、载重航测无人机的动力配套需求，不同规格的参数匹配可直接对应不同起飞重量、不同动力配置的装机选型，结构设计阶段兼顾了气动效率与结构可靠性，避免常规等比例缩放桨叶存在的翼型角度失配、共振、刚度不足等问题。

　　建模过程中对桨叶曲面做连续曲率处理，保证曲面光滑过渡无拐点，可直接用于后续的3D打印验证、模具开模生产，也可作为航模动力系统选型阶段的匹配仿真模型，用于测试不同桨型搭配动力系统的拉力、效率参数，减少实际装机测试的迭代成本。针对不同规格桨叶的重量分布做了配平优化，桨叶重心位置统一控制在设计半径范围内，降低动平衡调试的工作量，出厂前仅需做微量配平即可满足高转速下的动平衡要求，避免高速旋转时的振动影响飞控传感器的工作精度。
