RC航模用30cc排量双缸发动机外壳结构

　　做航模动力配套结构设计快十二年，经手的航发外壳方案少说有三四十套，这次的30cc双缸航发外壳，是完全照着公开的装机尺寸手册逆向做的适配结构，不是原厂复刻件，核心定位就是给RC固定翼飞机做装机配套的外壳总成，解决爱好者装机时的尺寸匹配、安装定位、散热兼容的实际问题。先从实际应用场景说，这类30cc排量的双缸航发，主要用在翼展1.8米到2.4米的汽油动力固定翼航模上，像像真机、特技运动机、大比例航测载机都能适配，单缸30cc的震动大、动力输出平顺性差，双缸对置布局的天生平衡特性，能把曲轴转动的一阶往复惯性力抵消大半，飞特技动作的时候油门线性更好，不会因为机身震动过大影响舵机精度和图传稳定性，尤其是做吊机、横滚这类大扭矩输出动作的时候，动力输出的连贯性比单缸好太多。

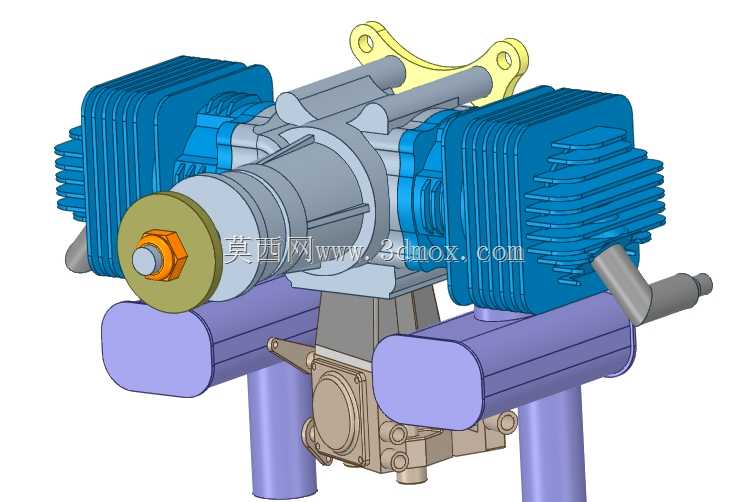

　　再讲设计思路，整个外壳建模全程卡着公开的装机边界尺寸走，没有做多余的造型改动，首先是安装吊耳的位置，顶部的黄色安装支架，孔位完全对齐航模发动机架的通用安装孔距，两个安装孔的中心距、孔径、安装面的平面度公差都留了0.2mm的安装间隙，避免装机的时候因为加工误差装不上，吊耳的厚度做了3mm，用6061铝件加工的话强度完全够，能承受飞行时的最大过载拉力，不会出现空中断安装耳的致命问题。然后是两侧的风冷缸体散热鳍片，每侧的鳍片间距留了2.5mm，鳍片厚度1.2mm，这个尺寸是反复算过的，航模飞行时的迎面风速在80km/h的时候，散热面积刚好能把缸头温度控制在180摄氏度以内，不会因为鳍片过密增加飞行阻力，也不会因为鳍片过疏导致散热不足烧火花塞。

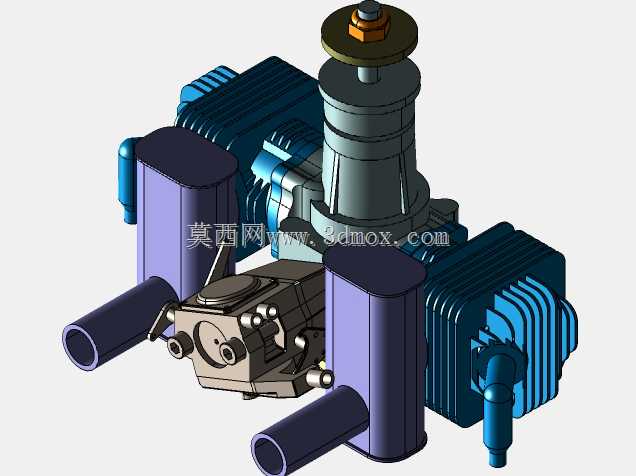

　　说下功能特性，这个外壳只做外部装配结构，不涉及内部曲轴、活塞、连杆的运动件设计，所有和内部运动件的避让间隙都留足了，曲轴输出端的前盖位置，和螺旋桨安装座的配合面做了定位止口，止口直径和原厂桨座的公差带选的是H7/h6的间隙配合，装桨的时候不会出现同轴度偏差导致的双桨震动，前盖的螺母锁紧位留了足够的扳手空间，外场换桨的时候不用拆额外的结构件，用普通套筒就能直接锁紧。下部的两个紫色结构是消音器的安装固定位，安装座的孔位对齐双缸排气口的位置，消音器装上去之后不会突出机身侧面太多，减少飞行时的空气阻力，同时固定座的位置做了减震胶圈的安装槽，能把消音器的震动和机身隔离开，避免长时间震动震松机身的紧固件。后面的化油器安装位，接口尺寸完全匹配对应排量的膜片式化油器，安装面的平面度控制在0.1mm以内，不会出现漏气导致的发动机怠速不稳问题。

　　再讲安装边界的尺寸控制，整个外壳的总宽度控制在210mm，对应航模机头的整流罩内径只要大于220mm就能完全装进去，不会出现外壳蹭整流罩的问题，曲轴中心到安装吊耳顶面的高度是78mm，这个尺寸是主流30cc双缸航发的通用安装高度，换不同品牌的同排量发动机也能直接适配，不用改飞机的防火墙安装位。输出轴的伸出长度留了18mm，足够装两叶或者三叶的螺旋桨，还能留出桨垫和锁紧螺母的安装空间，不会出现桨夹锁不紧的问题。整个外壳的壁厚做的是2mm，在保证结构强度的前提下尽可能减轻重量，整套外壳做出来的重量控制在180g以内，不会给飞机增加过多的死重，影响航模的推重比。

　　实际做结构校验的时候，特意考虑了外场使用的工况，比如夏天高温环境下连续大油门飞行的热变形量，所有配合面的热膨胀间隙都留了0.3mm，不会因为温度升高导致部件卡滞，安装螺丝的孔位都做了沉头设计，螺丝装上去之后不会突出表面，既减少阻力也避免划伤手。还有缸头的散热风道，特意在鳍片的迎风面做了微小的导风角度，能把迎面来的空气导到鳍片根部，不会出现散热死角，长时间大油门工作的时候缸头温度差不会超过15摄氏度，避免因为局部过热导致的缸体变形。
