工业级自动生产卷绕工作站结构设计

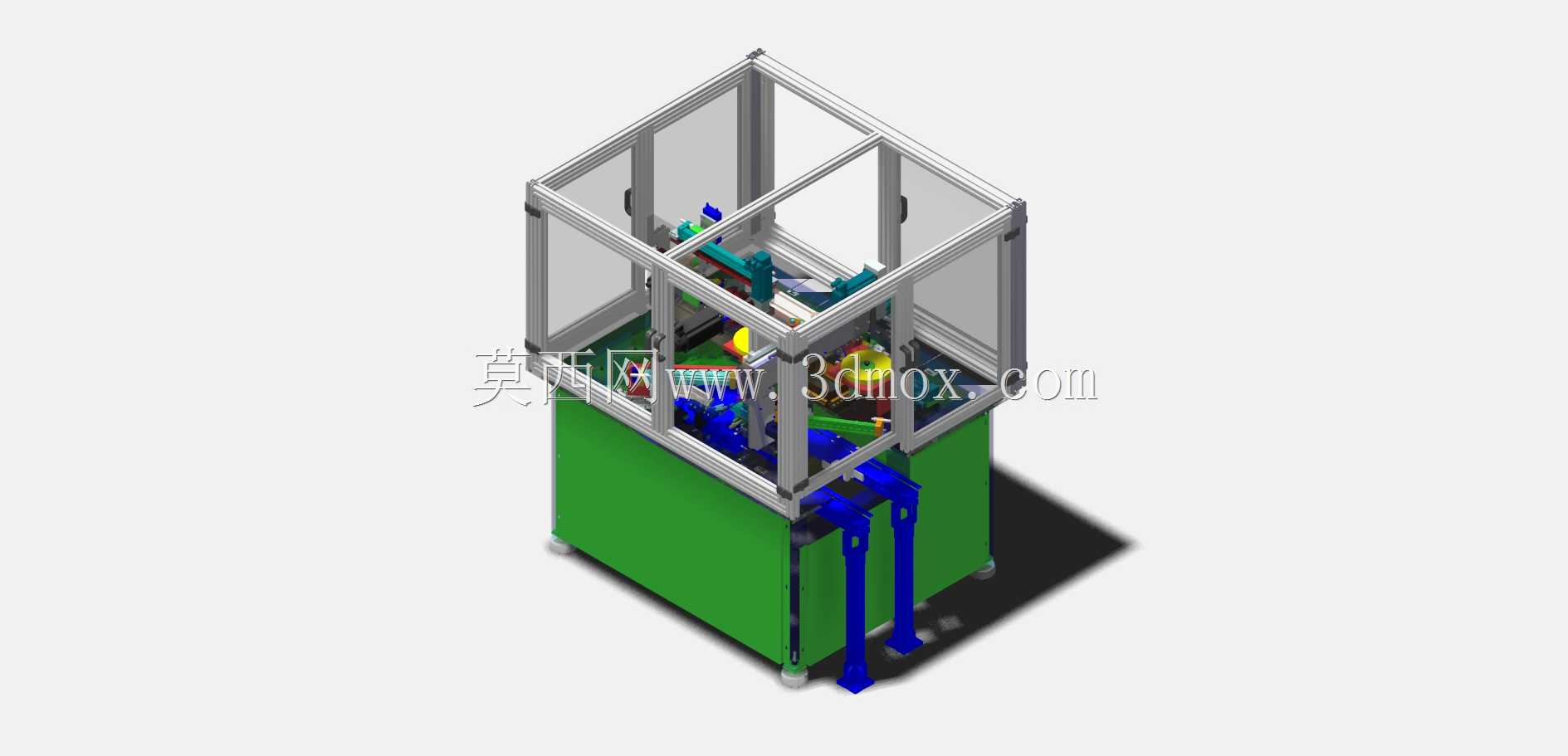

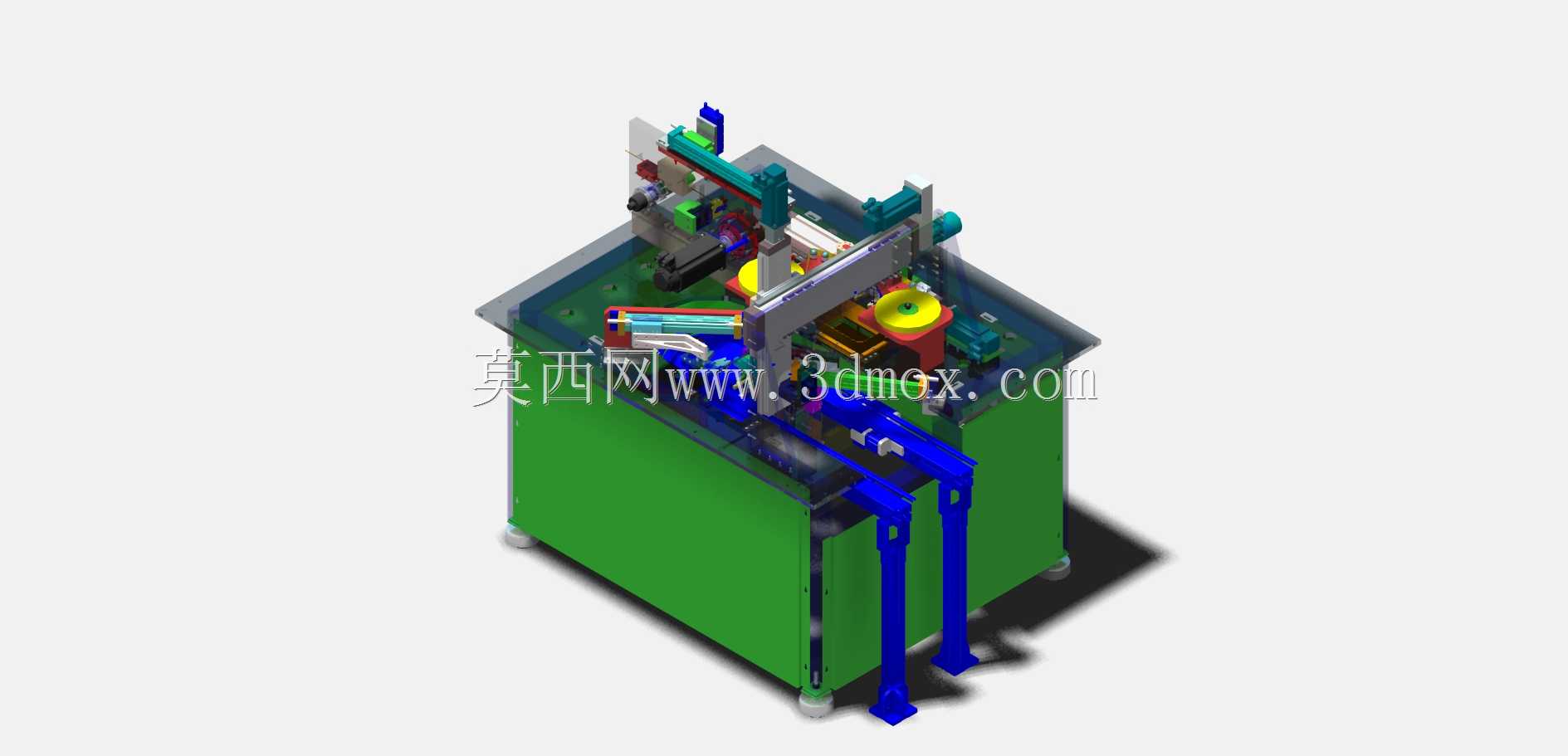

这套自动生产卷绕站的三维结构，面向卷绕类工序的连续化生产需求搭建，在电子元器件、锂电电芯、带状线材加工等需要将带材、线材规整卷制成型的生产场景中，这类设备是产线核心工位单元，替代传统人工卷绕的低效、一致性差问题，适配多批次连续生产的节拍要求。从结构布局来看，设备采用下柜体上机舱的分层设计，底部绿色柜体作为设备的承载基座，内部预留了电气控制元件、气动回路组件、驱动动力单元的安装空间，柜体底部配置可调支撑脚杯，可在安装时调整设备水平度，抵消车间地面的平整度误差，避免设备运行过程中因水平偏差产生的振动异响、工位对位偏差问题。上部的铝型材框架防护舱采用工业铝型材拼接搭建，搭配透明亚克力防护门板，既可以将内部的卷绕执行机构、送料机构、裁切机构与外部作业区域隔离，防止人员误触运动部件产生安全风险，同时透明材质也方便运维人员在设备外部直接观察内部工位的运行状态，出现卡料、工位错位等异常时可以快速定位故障点，不需要频繁拆卸防护结构。设备正面伸出的两组蓝色操作工位，是人工上下料的操作位，设计时考虑了人体作业的舒适高度，操作人员站立状态下即可完成待卷绕工件的上料放置、成品卷绕件的取下作业，不需要过度弯腰或者抬臂，降低长时间重复作业的疲劳感，操作位旁预留了控制按钮、状态指示灯的安装位，可集成启动、急停、复位等操作控件，方便作业人员就近操作。内部的卷绕执行区域，布局了多组导向辊轴、张力控制组件、卷绕主轴机构，带材或者线材从送料端进入后，经过多组导向轮调整走料路径，张力组件实时调整料带的张紧力度，避免卷绕过程中出现料带松弛、褶皱、层间错位的问题，卷绕主轴按照设定的转速、圈数完成卷绕动作后，配套的裁切机构自动切断料带，完成单组工件的卷绕工序，整个动作流程通过预设的控制逻辑自动完成，不需要人工干预卷绕过程，仅需完成上下料操作即可。设计过程中，机架部分采用标准工业铝型材搭配角件连接的结构，不需要大量焊接加工，组装调试阶段可以根据实际机构的安装需求灵活调整型材的固定位置，降低后期改型的加工成本，防护门板采用快拆式铰链连接，设备维护时可以快速打开门板接触内部机构，不需要完全拆除防护框架。设备的安装边界需要预留足够的运维空间，背部预留至少600mm的检修通道，方便人员进入检查背部的管路、线路连接，左右两侧预留300mm以上的空间用于走线、布置外接气源与电源接口，正面操作位预留不小于1000mm的作业空间，满足操作人员站立作业、物料临时周转的空间需求。从功能适配性来看，这套结构可以通过更换卷绕主轴的夹头、调整导向辊的间距，适配不同宽度、不同卷绕内径的产品生产需求，不需要对整体机架结构做大规模改动，具备一定的柔性生产能力，适合中小批量多规格的卷绕类产品生产场景。设备的气动管路、电气线路全部沿着铝型材的内置槽道布置，外部看不到裸露的管线，既可以避免生产过程中物料掉落、工具剐蹭损坏管线，也让设备整体外观更加规整，减少积灰死角，方便车间日常的清洁维护。底部柜体的门板采用可拆卸式设计，内部的安装板可以提前预装电气元件后整体装入柜体，提升装配效率，柜体上预留了散热通风口，保证内部电气元件运行时的热量可以及时散出，避免长时间运行出现过热问题。
