汽车牵引挂接装置结构设计方案

　　在商用车辆、工程作业车辆以及乘用拖挂场景中，牵引挂接装置是承担动力传递、挂接锁定、载荷缓冲的核心受力构件，这套牵引钩结构的设计，完全围绕实际道路工况与挂接作业的实操需求展开，没有冗余的装饰性结构，所有几何特征都服务于受力传递与操作便利性。从实际应用场景来看，这类装置既可以适配轻型乘用车拖挂旅居挂车、小型设备转运托架，也可通过调整板材厚度与销轴直径，适配中型货运车辆的应急牵引、厂区作业车辆的拖挂转运，覆盖从公路行驶到厂区非铺装路面的多场景使用需求。

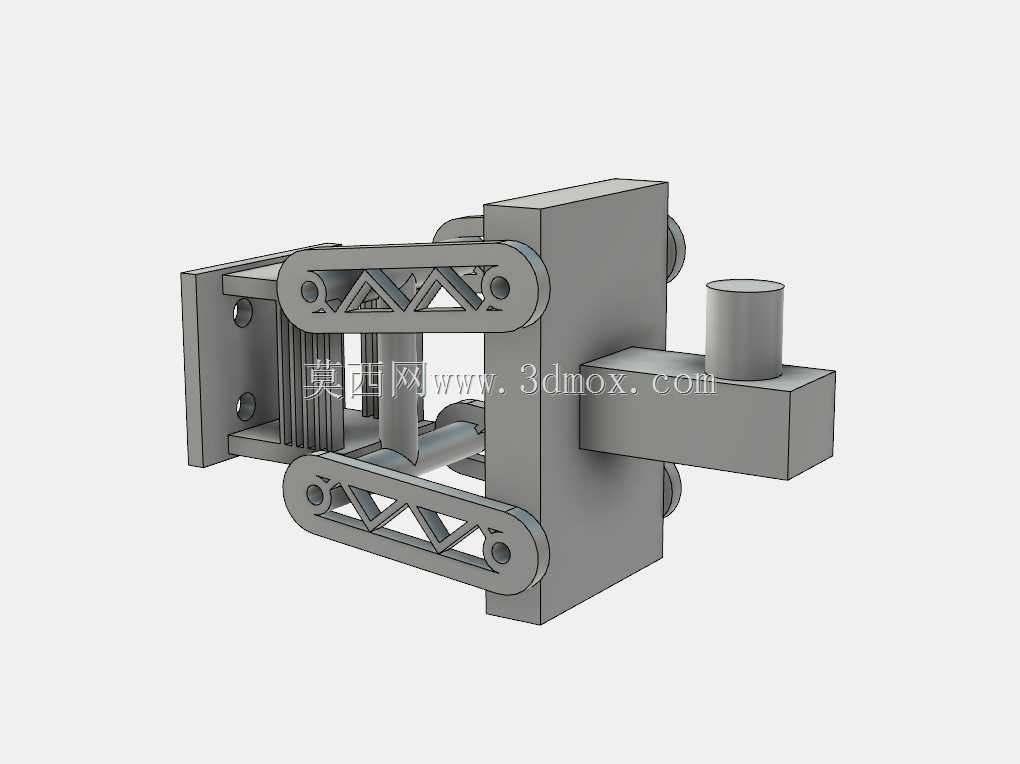

　　整套结构的核心受力框架采用双侧对称的桁架式摆臂设计，没有采用传统单片式牵引臂的结构，而是在摆臂的腹板位置设计了三角形镂空的加强筋结构，这种设计并非为了视觉上的轻量化观感，而是在不额外增加整体壁厚的前提下，通过三角形结构的力学稳定性，提升摆臂承受纵向拉伸载荷与侧向扭转载荷的能力——实际拖挂行驶过程中，除了起步、制动时的纵向冲击力，车辆转弯、路面颠簸带来的侧向扭转载荷往往是牵引构件出现疲劳裂纹的核心诱因，桁架式的结构可以将集中载荷均匀分散到摆臂的上下翼缘与连接销轴上，避免局部应力集中导致的构件失效。

　　装置的固定端采用带安装孔的立式安装基板，基板上预留的四个安装孔位呈矩形分布，孔位间距匹配多数车型车架尾部的预留安装点位，安装时不需要对原车车架进行大范围的切割改制，只需通过高强度螺栓将基板与车架纵梁尾部的加强板贴合锁紧即可，安装边界控制在车架尾部外侧不超过280mm的范围内，不会超出车辆后保险杠的外廓尺寸，避免日常行驶中牵引装置突出车体带来的磕碰风险。活动挂接端采用带圆柱锁止销的方轴插接结构，方轴截面的尺寸匹配通用拖挂环的内孔尺寸，挂接作业时，只需将方轴插入挂车前端的牵引环内，再将顶部的圆柱锁止销插入方轴对应的销孔中，即可完成挂接锁定，整个操作过程不需要额外的专用工具，单人即可在短时间内完成挂接或脱挂操作，适配户外作业、应急救援等缺乏辅助工具的场景。

　　在摆臂与固定基板的连接位置，设计了多组平行的铰接销轴，销轴与摆臂的安装孔之间预留了合理的配合间隙，既保证摆臂可以在垂直平面内进行小角度的摆动，抵消路面颠簸时挂车与主车之间的垂直方向位移差，又不会因为间隙过大导致挂接后出现旷量，行驶过程中产生异常冲击。摆臂内侧还预留了缓冲弹簧的安装位，实际装配时可以在铰接位置加装阻尼缓冲件，进一步吸收起步、制动时的瞬时冲击力，降低载荷突变对主车车架与挂车结构的冲击损伤。

　　从建模的细节处理来看，所有受力焊缝对应的位置都做了几何上的焊道凸起处理，没有采用两块板材直接直角拼接的简化建模方式，还原了实际焊接加工的结构形态，在进行有限元受力分析时，可以更准确地模拟焊道位置的应力分布，避免因为建模简化导致的应力计算偏差。所有销轴的安装孔位置都做了倒角处理，既对应实际机加工过程中的去毛刺工序，也能在装配时起到导向作用，降低销轴装配的对位难度。锁止销的顶部设计了直径更大的挡边，底部预留了开口销的安装孔，实际使用时可以通过开口销防止锁止销在行驶震动中脱出，双重保障挂接的可靠性。

　　这套结构的整体外形尺寸控制得较为紧凑，横向宽度不超过320mm，垂直方向高度不超过260mm，在保证结构强度的前提下，尽可能压缩了装置的整体体积，既不会遮挡车辆尾部的号牌、灯光信号装置，也能适配更多不同车型的尾部安装空间，不需要针对特定车型单独做大幅度的结构调整。结构中所有的铰接转动位置都预留了润滑脂加注的空间，实际维护时可以定期向销轴配合面加注润滑脂，降低转动副的磨损，延长装置的整体使用寿命，避免因为锈蚀导致摆臂卡滞、锁止机构失效的问题。

　　不同于部分民用牵引钩只考虑静态拉伸强度的设计，这套结构在设计时就兼顾了动态载荷下的疲劳强度，所有的拐角位置都做了圆角过渡，没有出现直角锐角的应力集中结构，在承受反复的交变载荷时，不会在拐角位置率先产生疲劳裂纹。双侧对称的结构设计也保证了受力时左右两侧的载荷均匀分配，不会出现单侧受力过大导致的摆臂变形、销轴断裂的问题，即使在非铺装路面的颠簸路况下，也能保持稳定的挂接状态，满足长期户外使用的可靠性要求。
