螺旋轨道锥齿轮传动趣味机械摆件

项目分类:通用机械零部件 发布时间:2021-11-04 ID:357708
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件
  • 螺旋轨道锥齿轮传动趣味机械摆件

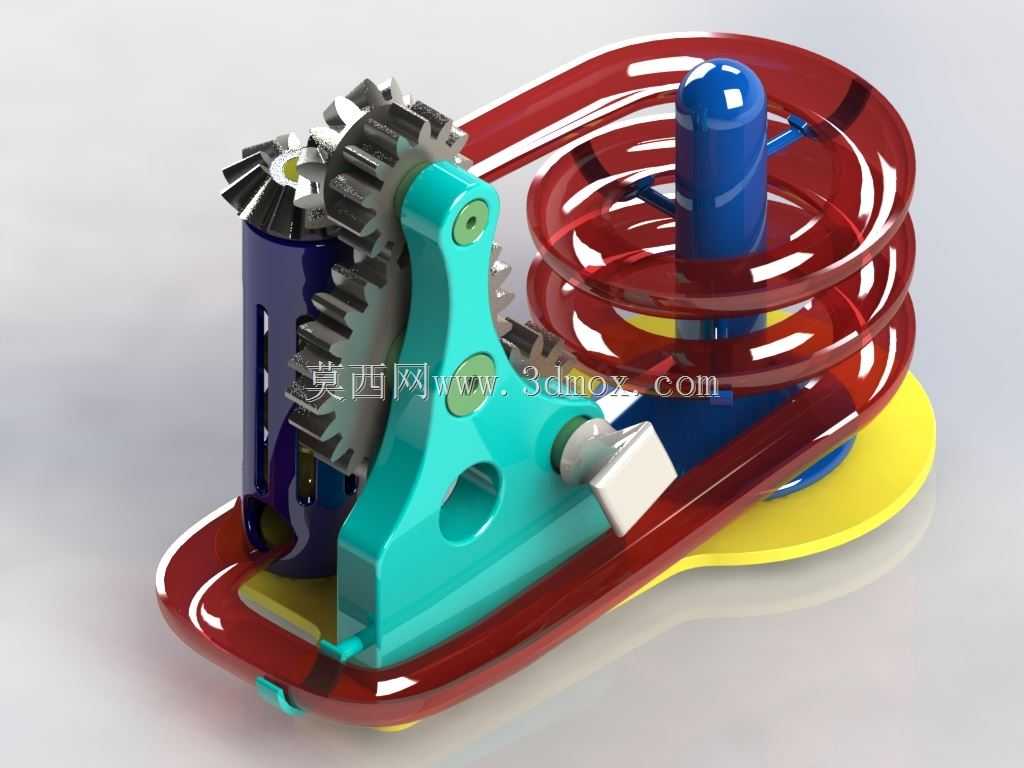

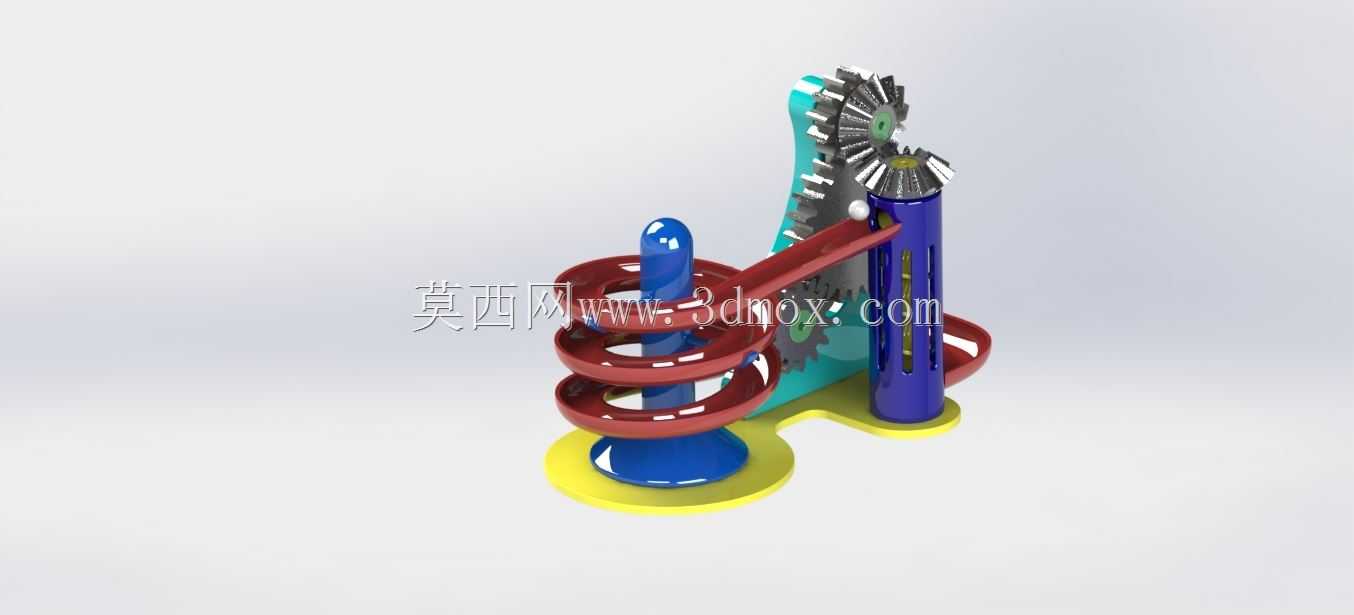

  这套机械结构的核心是实现钢珠的自动循环输送,依靠锥齿轮组完成动力的转向传递,让整个装置可以在单一动力输入下完成钢珠抬升、轨道滑行、回落接料的完整循环。从实际应用场景来看,这类结构常被用于机械原理教学演示,帮助初学者直观理解空间齿轮传动的运动特性,也可作为桌面趣味机械摆件,直观展示机械传动的韵律感。

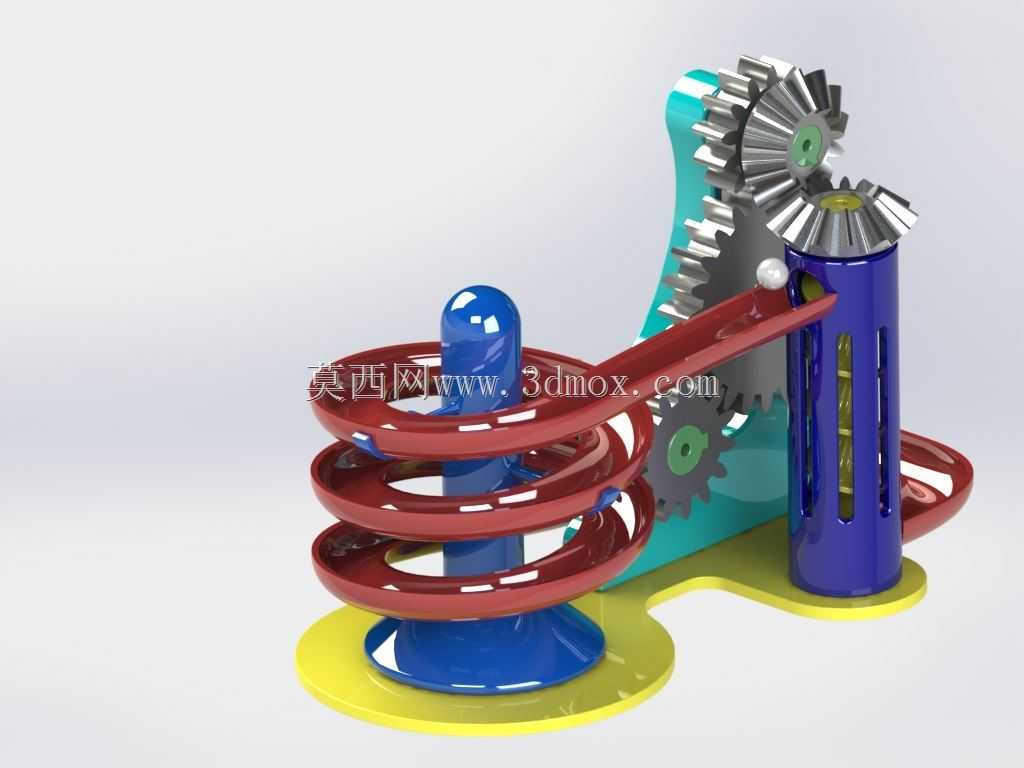

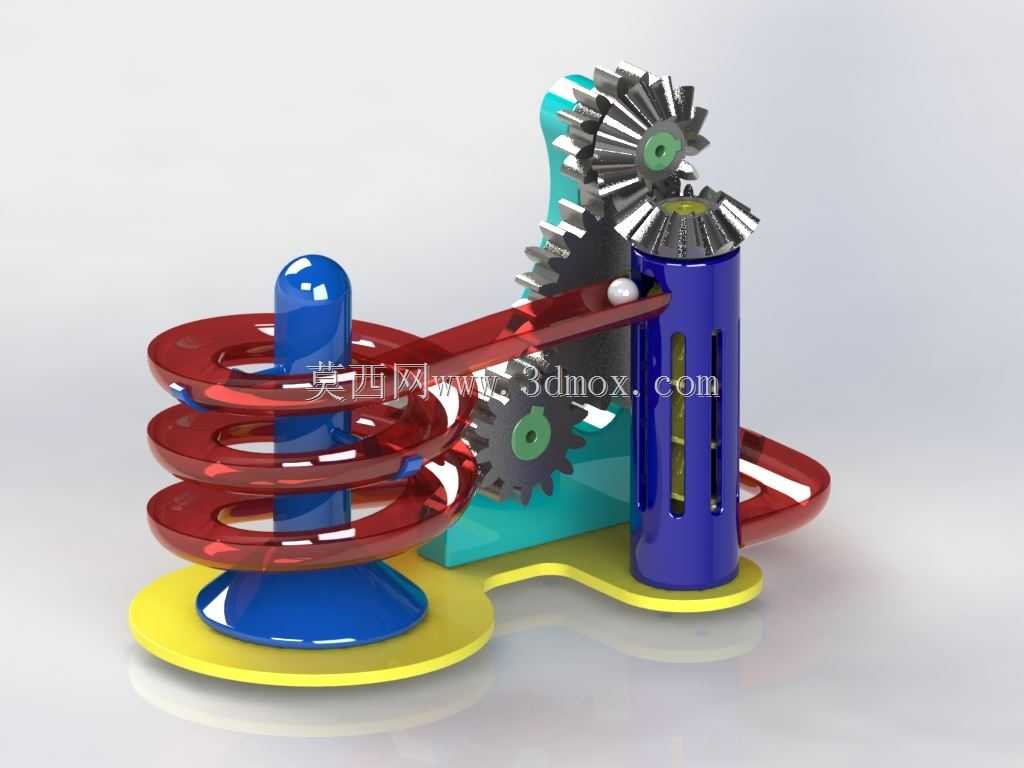

  从功能特性上看,装置分为三个核心功能单元:底部的承托基座、左侧的螺旋抬升轨道、右侧的锥齿轮传动组与竖直导料柱。承托基座采用分体式圆盘设计,蓝色立柱底座与黄色承托盘做了台阶式定位配合,安装时可以直接通过止口定位,不需要额外调整同轴度,基座整体的安装边界控制在200mm见方的平面内,放置在普通桌面不会占用过多空间,基座底部预留了动力输入轴的安装孔位,可以适配小型减速电机的输出轴,也可以手动摇转输入轴驱动整个机构运行。

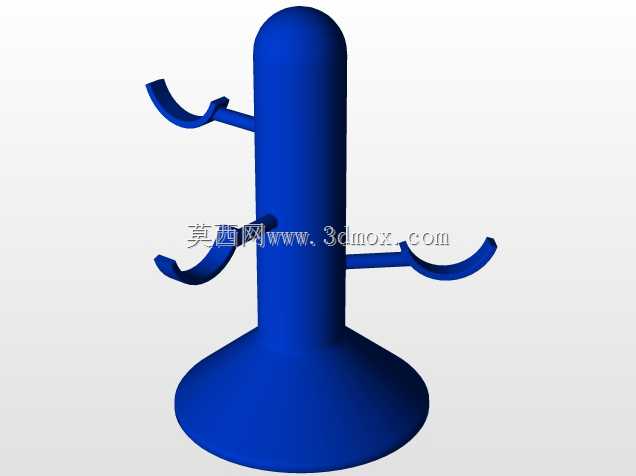

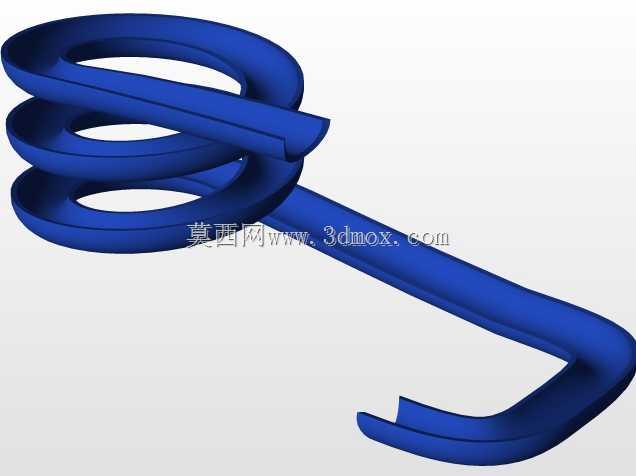

  螺旋轨道采用等螺距的螺旋线设计,轨道截面为半圆凹槽结构,刚好适配直径8mm的标准钢珠滑行,轨道从底部承托盘位置螺旋上升三层,顶端出口对准锥齿轮组的拨料位置,钢珠从螺旋轨道顶端滑出后,会被锥齿轮轴上带的拨杆推入竖直导料柱的进料口。竖直导料柱为空心圆柱结构,侧壁开有三条通长的观察槽,可以直观看到钢珠在柱内的下落过程,导料柱底部出口对准螺旋轨道的底端接料位置,钢珠落下后会重新进入螺旋轨道,完成整个循环。

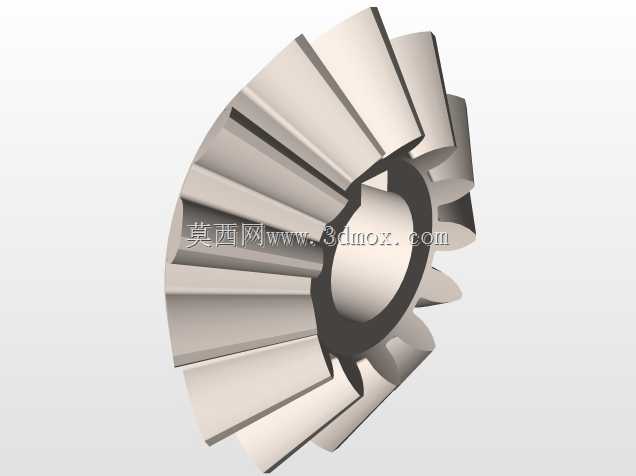

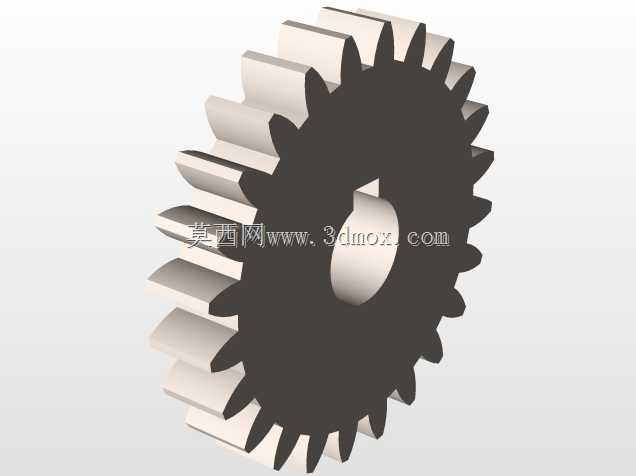

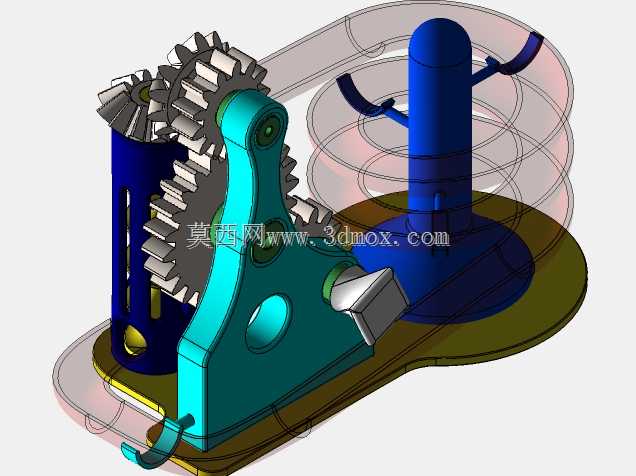

  传动部分采用三个锥齿轮组成空间传动组,两个从动锥齿轮分别布置在主动锥齿轮的轴向垂直方向,其中一个从动锥齿轮负责带动螺旋轨道的抬升拨杆,另一个从动锥齿轮负责带动导料柱侧的拨料杆,主动锥齿轮的输入轴垂直于基座平面,动力输入后通过90度换向同时驱动两个执行部件,保证钢珠抬升和拨料的动作节拍完全匹配,不会出现卡珠或者漏接的情况。齿轮的齿形采用标准渐开线锥齿设计,啮合间隙控制在0.1mm到0.2mm之间,手动驱动时手感顺滑,没有卡顿或者背隙过大的问题。

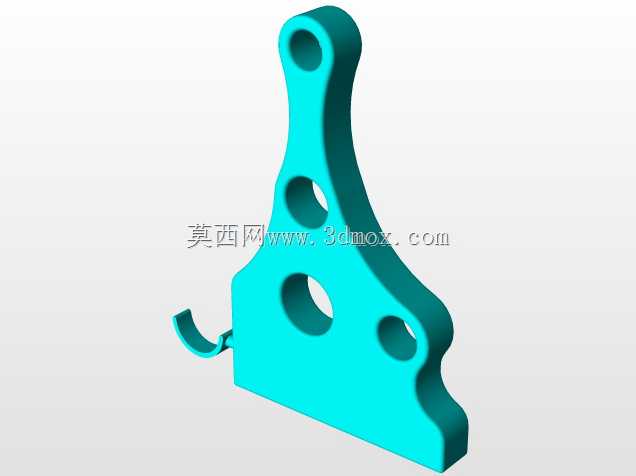

  设计思路上,整套结构优先考虑了装配的便捷性,所有转动部件都采用轴孔间隙配合,没有过盈配合的零件,不需要专用工具就可以完成拆装,方便教学场景下拆解展示内部结构。零件的壁厚都做了均匀化处理,最小壁厚不小于1.5mm,不管是3D打印制作还是机加工制作都有足够的结构强度,螺旋轨道和支撑立板之间采用卡槽定位加粘接的固定方式,不需要额外的紧固件,装配后整体结构刚性足够,运行时不会出现轨道晃动导致钢珠脱落的问题。

  外形尺寸方面,整套装置总高度控制在180mm左右,最大宽度190mm,竖直导料柱的直径为25mm,螺旋轨道的最大外径为120mm,所有运动部件的外轮廓都做了圆角处理,没有尖锐的棱角,作为教学演示器具使用时不会划伤操作人员。安装边界上,基座底部的四个角预留了M3的螺丝安装孔,可以直接固定在展示台或者教学教具板上,也可以直接放置在平面上使用,不需要额外的固定结构。

  在实际运行过程中,钢珠从竖直导料柱落下后,会顺着螺旋轨道底端的导向槽进入抬升位置,被螺旋轨道上的拨片带着逐层抬升,到达顶端后依靠自身重力沿着螺旋轨道的倾斜面滑向拨料位置,被锥齿轮带动的拨杆推入导料柱,整个循环过程不需要额外的导向元件,完全依靠结构的形位精度保证钢珠的运行轨迹,调试时只需要调整两个从动锥齿轮和主动锥齿轮的啮合间隙,就可以让整个机构顺畅运行,对装配人员的技术要求不高,适合作为机械入门的实践制作项目。
