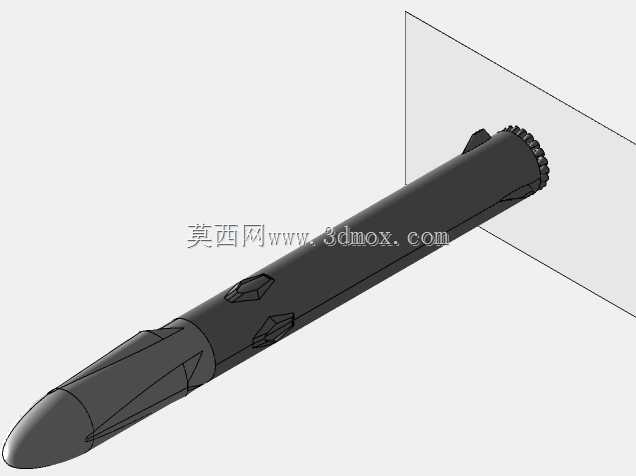

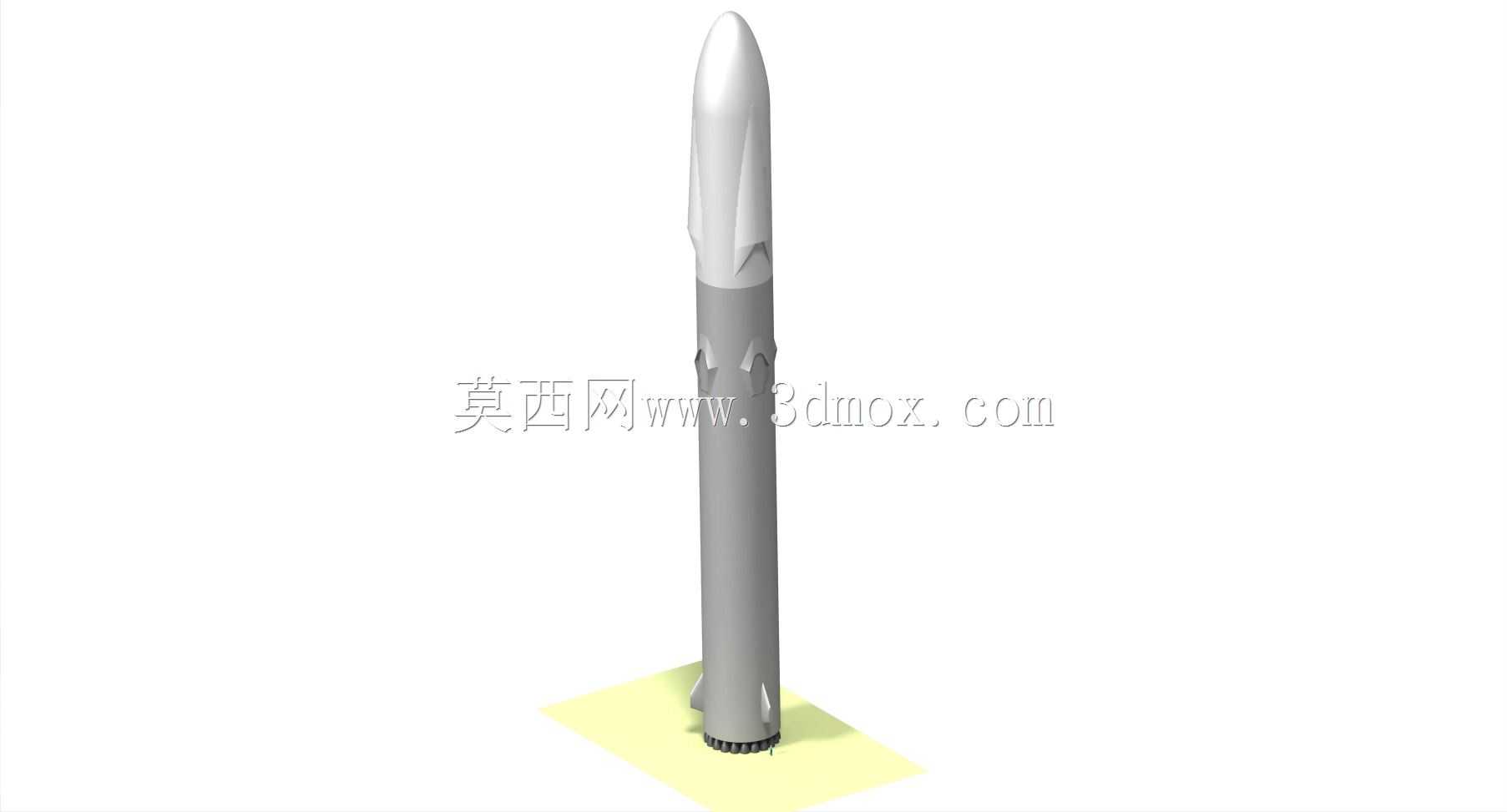

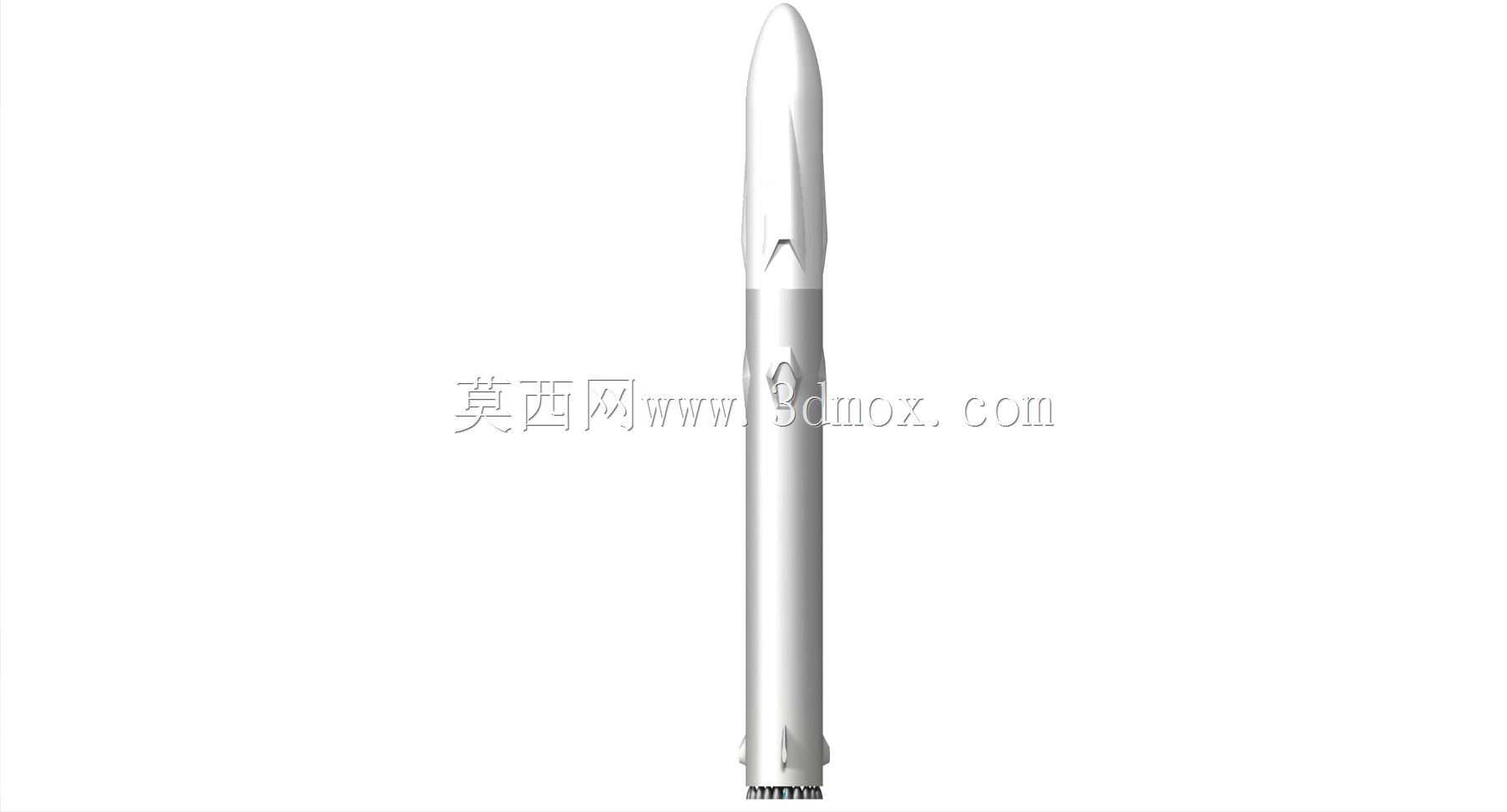

SpaceX行星际运载火箭结构三维建模

　　本次建模还原的行星际运载箭体，核心应用场景覆盖深空探测任务的载荷投送、行星际轨道转移载具搭载、近地轨道大宗运力补运三类核心航天作业场景，区别于传统中小型运载火箭，该型箭体的设计定位是跨行星轨道的大运力投送，可承担载人深空航行、行星基地建设物资输送、深空探测载荷批量入轨等实际作业需求，不再局限于近地轨道的卫星发射任务范畴。从功能特性来看，箭体采用全长度大长径比构型，箭体头部为钝锥型整流罩结构，该构型设计充分考虑了跨大气层飞行阶段的气动热防护需求，钝头构型可在大气层内高速飞行时形成脱体激波，将大部分气动热阻隔在箭体结构之外，减少热防护层的设计重量，同时整流罩内部预留了大容积载荷舱空间，可容纳大尺寸行星着陆器、载人舱段、

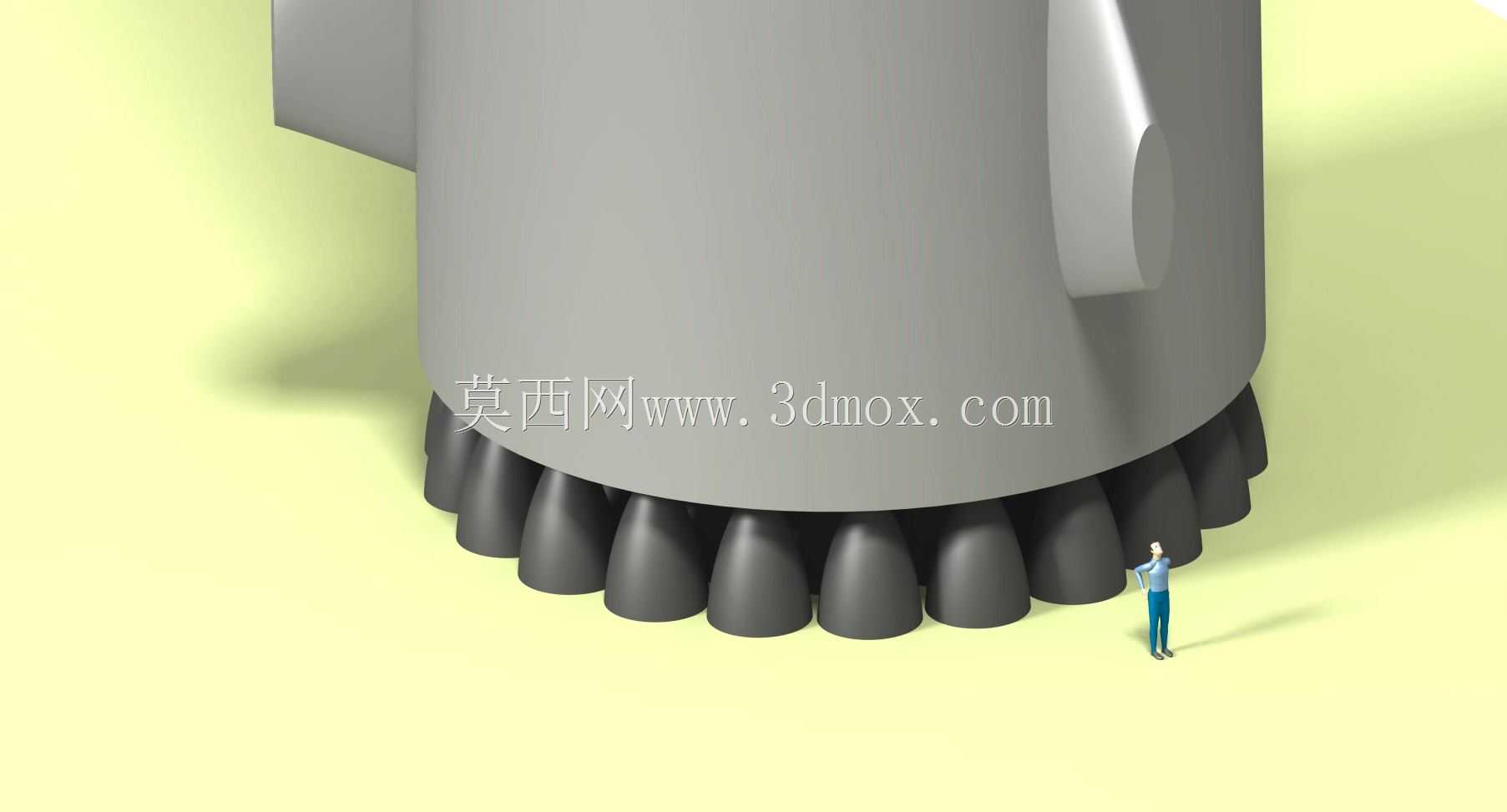

　　大宗补给物资等不同类型的载荷，适配不同任务的搭载需求。箭体尾部集成了多台发动机的安装接口，建模过程中还原了尾部发动机的排布边界，预留了发动机摇摆伺服机构的安装空间，可满足矢量推力控制的结构安装需求，箭体尾部的防热结构边界也做了对应还原，匹配发动机工作时的热辐射防护要求。箭体中段为贮箱段，建模时按照实际运载火箭的贮箱排布逻辑，预留了推进剂贮箱的安装空间，箭体壁面的结构加强筋布局做了简化还原，兼顾了建模的结构准确性与后续仿真、结构展示的使用需求，箭体上的级间段分离结构位置也做了对应标识，还原了多级火箭的级间连接结构边界。从设计思路来看，整个建模过程参考了公开的箭体影像测量数据，先通过多视角影像匹配确定箭体的整体轮廓尺寸，

　　再逐步细化各段的结构细节，首先确定箭体的整体长径比，匹配大运力火箭的尺寸比例，再依次细化头部整流罩的锥角参数、箭体圆柱段的直径参数、尾部发动机段的收缩比参数，所有结构尺寸均按照公开测量数据的比例还原，保证外形尺寸的准确性。安装边界方面，箭体底部的发射支撑接口位置做了对应还原，匹配地面发射台的支撑结构对接需求，整流罩的分离面位置预留了分离机构的安装间隙，箭体侧壁的管路、电缆走线槽的布局位置做了示意性还原，可用于后续航天发射系统的整体布局匹配、地面勤务系统的对接设计参考，也可用于航天科普展示、运载火箭结构教学的演示模型使用。箭体表面的结构细节处理上，没有过度冗余的小零件堆砌，重点还原了影响整体气动外形、结构对接的核心特征，

　　保证模型在用于结构展示、气动仿真前置建模、发射系统布局匹配时，能够准确反映真实箭体的结构边界，避免无关细节干扰后续的工程应用。对于箭体的气动外形，建模时严格保证了头部锥段与圆柱段的顺滑过渡，避免出现外形阶差导致气动仿真结果出现偏差，尾部的发动机喷管外延尺寸也按照实际比例还原，匹配喷流干扰仿真的模型需求。整个箭体的结构建模遵循航天运载器的设计逻辑，从整体构型到局部接口都围绕实际使用场景的需求展开，没有脱离工程实际的夸张设计，所有结构特征都能对应到真实运载火箭的功能需求，可作为航天领域结构设计人员的构型参考，也可用于相关专业的教学演示、航天主题展项的模型素材使用。
