商用平板手推车结构三维设计作品

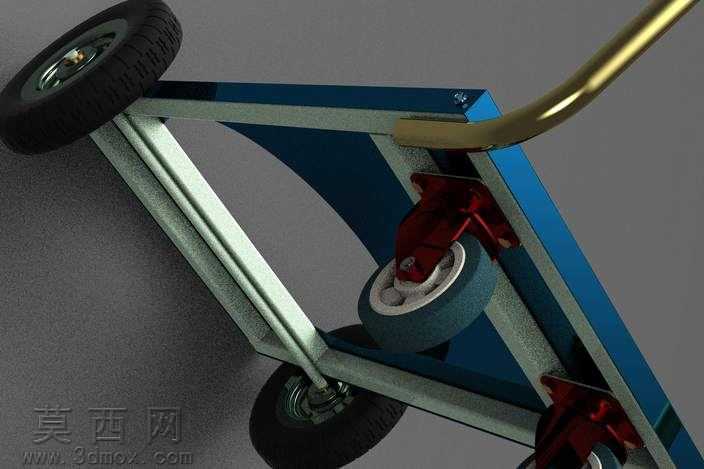

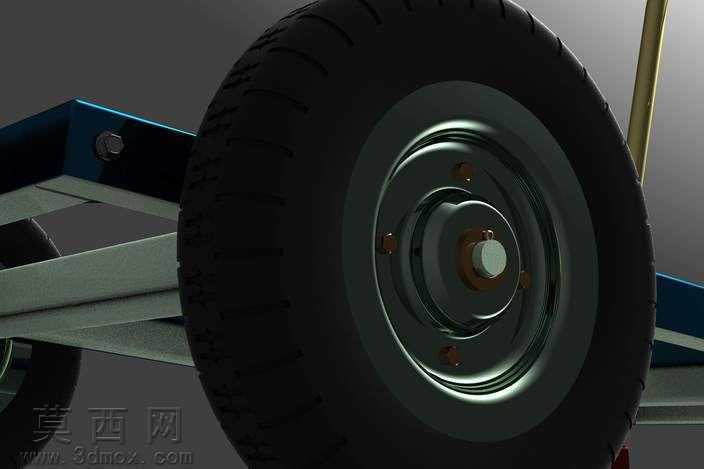

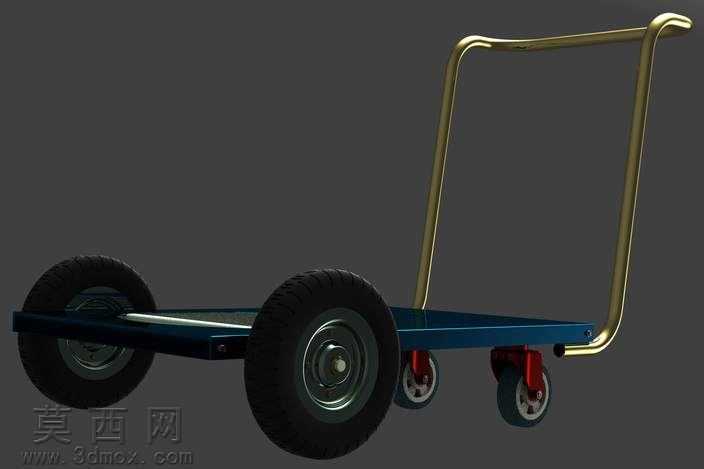

本作品为商用平板手推车的三维建模设计，建模过程严格遵循实体工业产品的尺寸比例与结构逻辑，全程在三维建模软件中完成全参数化搭建，确保各部件可单独编辑、适配后续的结构优化与工程出图需求。建模初期先梳理手推车的核心功能逻辑：作为短途物料搬运工具，需兼顾承载强度、推行灵活性与结构耐用性，因此先完成整体框架的基准线绘制，确定承载平台的长宽尺寸、扶手的倾斜角度、轮组的安装位置三大核心基准，再逐一拆分各功能部件进行独立建模。承载平台采用边框加内嵌承托板的结构，边框选用铝合金型材的截面形态进行拉伸建模，还原工业铝型材的加强筋结构，保证轻量化的同时具备足够的抗弯折强度，承托板则添加细微的表面防滑纹理，通过凹凸贴图模拟实际板材的防滑质感。扶手部分采用圆管弯折形态建模，精准还原金属圆管的弯折弧度，在扶手与框架的连接位置设计了加强三角支撑结构，通过布尔运算完成焊接位的融合处理，模拟实际焊接工艺的连接形态，避免结构应力集中问题。轮组部分区分了定向轮与万向轮两种结构，后轮采用大尺寸橡胶定向轮，建模时还原轮胎的防滑胎纹、轮毂的金属辐条结构与轴承安装位，前轮采用带转向支架的万向脚轮，完整复刻转向支架的旋转轴结构、减震弹簧结构与刹车组件的细节，确保轮组的转动逻辑与实际产品完全一致。材质渲染阶段，针对不同部件匹配对应的物理材质：框架部分赋予磨砂铝合金材质，调整金属度与粗糙度参数还原工业铝型材的哑光金属质感；扶手部分赋予抛光金属材质，添加细微的使用划痕贴图提升真实感；轮胎部分赋予黑色橡胶材质，调整粗糙度参数模拟橡胶的哑光质感，胎纹位置添加轻微的磨损效果；万向轮的支架部分赋予烤漆金属材质，还原五金配件的漆面光泽。渲染时采用三点布光方案，主光源模拟室内仓储环境的顶光，辅光源补亮结构暗部避免死黑，添加环境反射贴图提升金属材质的反射真实感，最终渲染图清晰展现手推车的整体结构与各部件的连接关系，完整呈现产品的设计细节与工业质感。
