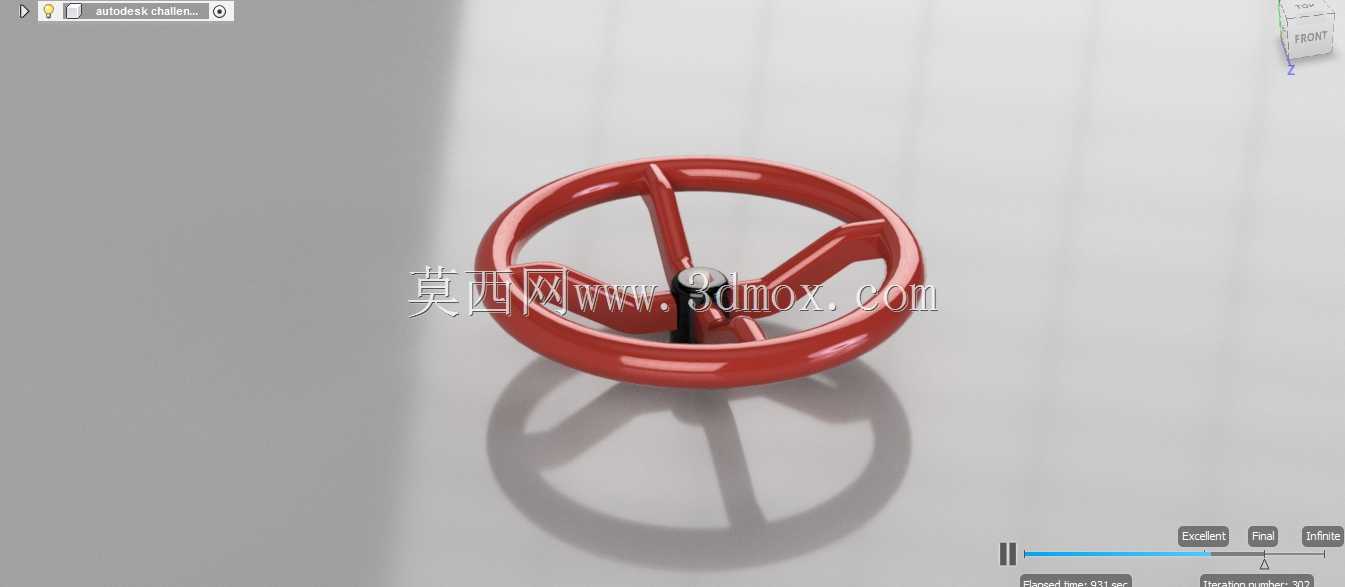

三辐式轮型手动阀门操作手柄结构

这款轮型操作手柄主要适配中小通径的手动截止阀、节流阀类产品，在化工管路、民用给排水、小型工业流体输送系统的现场操作场景中应用广泛，操作人员无需借助额外工具，徒手即可完成阀门的启闭与开度调节动作，尤其适合需要频繁微调管路流量、现场操作空间有限的工况。从结构设计逻辑来看，三辐式的轮缘支撑结构并非随意设定，相比两辐结构，三辐布局在施加周向扭力时，轮缘的受力变形量更小，操作人员握持任意位置施力都能获得均匀的力传递效果，不会出现单辐位置施力时的应力集中问题；相比四辐及以上的多辐结构，三辐设计在保证结构强度的前提下，减少了不必要的材料冗余，同时辐条之间的镂空区域更大，冬季佩戴劳保手套操作时也能顺利握持，不会出现卡滞手套的问题。手柄中心的安装位采用沉孔嵌套设计，与阀杆的配合段设置有防转定位结构，安装时直接套入阀杆顶端，通过紧固件锁紧即可完成固定，不会出现操作时手柄与阀杆相对打滑的问题，沉孔的深度经过匹配计算，既保证阀杆插入后有足够的配合长度传递扭矩，又不会因为孔深过大导致安装时顶死阀杆，影响阀门的正常行程。外形尺寸方面，轮缘的外径适配常规手动操作的力臂需求，操作人员单手握持轮缘即可获得足够的操作力矩，无需双手发力就能完成常规压力等级下的阀门密封面压紧动作，轮缘的截面采用圆弧过渡设计，握持时不会硌手，长时间操作也不会造成手部不适；整体安装边界紧凑，手柄安装后突出阀杆顶端的高度经过优化，不会在管路密集的安装场景中与相邻管道、支架发生干涉，三辐条的镂空空间也方便后续在阀杆上加装开度标识牌，无需额外调整手柄位置。从实际使用的可靠性角度出发，这种轮型手柄的受力路径非常清晰，操作人员施加的周向力通过轮缘传递到三根辐条，再集中到中心的安装座传递给阀杆，每根辐条的受力均匀，在额定操作力矩下不会出现辐条断裂、轮缘变形的问题，表面的光滑处理也能避免操作时划伤手部，适配工业现场的安全操作要求。在管路系统的日常维护中，这种结构的手柄也便于快速拆装，不需要特殊工具就能完成手柄的更换，即使长期使用出现磨损，也能快速替换备件，减少管路系统的停机维护时间。针对不同的安装场景，这款手柄的轮缘厚度、辐条宽度都经过受力校核，在满足操作力矩传递要求的前提下，尽可能降低自身重量，避免给阀杆顶端增加额外的偏载，防止阀杆长期受偏载出现弯曲变形，影响阀门的密封性能和操作顺畅度。
