双法兰连接Y型通路安全阀阀体结构

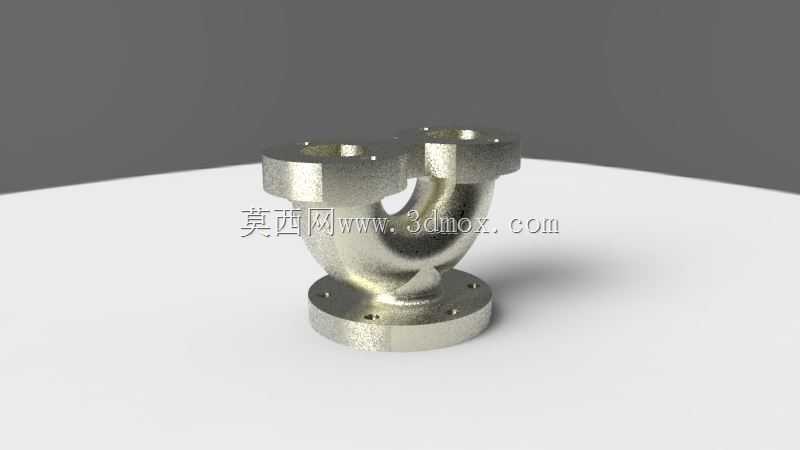

　　在承压流体输送系统的超压泄放回路里，阀体作为安全阀的核心承压壳体，直接决定了整套泄放装置的安装适配性、介质流通效率与长期运行可靠性，这款双法兰Y型通路的阀体结构，是针对中低压工业流体管路的安装场景做的适配设计，日常多配套在化工介质输送、压缩空气管网、小型蒸汽管路、给排水承压系统的安全阀组件中，作为阀芯、弹簧、调节组件的安装承载基体，同时承担介质导入、泄放流道导向、外接管路密封连接的核心作用。从实际安装边界来看，底部采用圆形法兰作为介质入口端，法兰端面沿周向均匀布置螺栓过孔，能直接和管路侧的配对法兰通过螺栓组紧固，密封面可根据介质特性适配平面、突面或者凹凸面结构，安装时需保证入口法兰与管路轴线的同轴度偏差控制在允许范围内，

　　避免额外的安装应力传导到阀体壳体，长期运行中引发壳体变形或者密封面泄漏。上部两个平行布置的法兰接口，分别对应安全阀的泄放出口与调节组件安装位，两个接口的中心距经过严格核算，既保证内部流道的平滑过渡，也预留了足够的操作空间，方便后期在线校验安全阀整定压力时，拆装调节机构的紧固件不会和周边管路、支架产生干涉。设计阶段首先围绕介质流态做了流道优化，摒弃了直角转弯的流道结构，采用Y型平滑过渡的弯曲通路，能大幅降低介质高速泄放时的流阻，减少湍流引发的振动与噪声，同时避免流道直角处长期受介质冲刷出现局部壁厚减薄的问题，延长阀体的使用寿命。壳体壁厚的取值是结合公称压力等级做的等强度设计，流道转弯处、法兰与壳体连接的过渡区域做了局部加厚处理，

　　避免应力集中，铸造时的过渡圆角全部按照铸造工艺要求做了统一规范，减少铸件出现缩松、砂眼等缺陷的概率，也能降低承压状态下的局部应力峰值。从结构功能上看，阀体内部的型腔尺寸完全适配配套的阀芯、阀座、弹簧组件的安装空间，入口流道处预留了阀座的安装定位台阶，能保证阀座装配后与流道的同轴度，确保阀芯回座时的密封面贴合精度；上部调节侧的法兰接口内孔预留了导向套的安装位，能给阀芯的上下动作提供稳定的导向，避免阀芯动作时出现卡滞、偏磨的问题；泄放侧的法兰接口可直接对接泄放管路，将超压泄放的介质引导到安全回收区域或者指定排放点，避免高温、高压或者腐蚀性介质直接外泄引发安全隐患。实际选型适配时，需要核对三个法兰的公称通径、压力等级与现场管路的匹配性，

　　同时确认阀体的材质是否适配输送介质的腐蚀特性、工作温度范围，安装时要注意阀体的安装方向，保证入口端与被保护的承压腔体直接连通，泄放口的朝向避开操作人员常活动的区域，日常维护中可通过法兰连接处的密封状态、壳体外表面的腐蚀情况判断阀体的运行状态，若出现壳体渗漏、法兰密封面泄漏无法通过紧固螺栓消除的情况，需及时更换阀体，避免超压时安全阀无法正常泄放引发安全事故。这款阀体的结构设计兼顾了铸造工艺性、安装便捷性与流道性能，没有多余的冗余结构，整体刚度能满足常规中低压工况下的承压要求，双法兰的连接形式也让现场拆装维护更为便捷，不需要对管路做大范围的改动就能完成安全阀的更换或者检修作业。
