多色段式LED条形显示模组结构设计

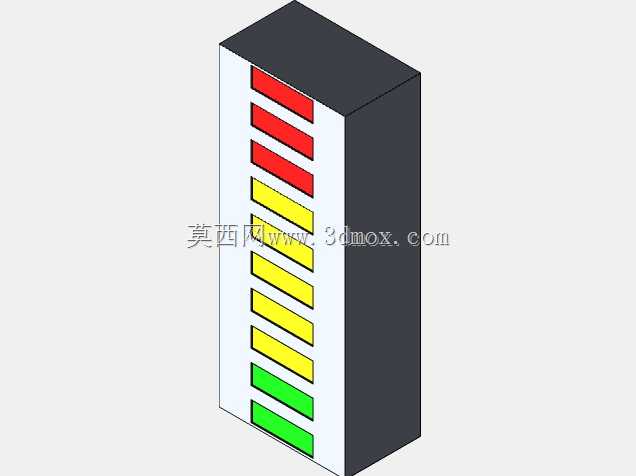

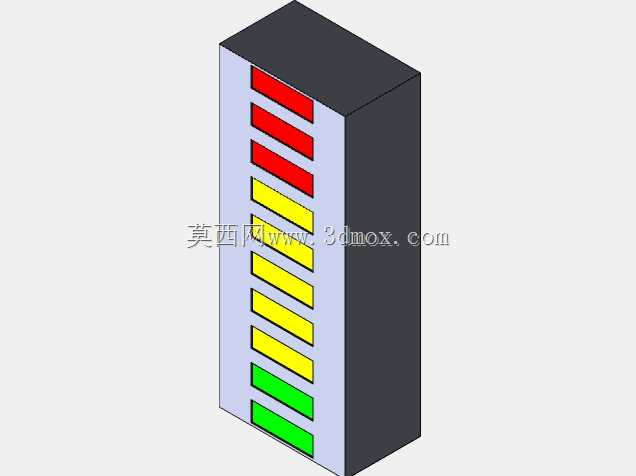

　　这类多色分段LED条形显示结构，在工业控制操作台、设备状态指示面板、公共信息提示栏、娱乐场所灯光标识系统中都有广泛的应用场景，核心作用是通过不同颜色灯段的点亮组合，传递差异化的状态信息，相比单颗指示灯，条形排布的灯组可以承载更多层级的状态编码，比如设备运行的进度占比、故障等级的区分、液位或料位的区间提示，都能通过分段点亮的方式实现直观的视觉反馈。从结构设计的角度来看，这款显示模组采用竖向长方体的外壳构型，外壳做了哑光深色的遮光处理，能够有效避免相邻灯段之间的光线串扰，同时外壳的侧壁厚度经过适配，刚好可以包裹内部的PCB基板与灯珠阵列，不会出现光线从侧边漏出的问题，正面的透光面板做了分区的遮光隔条，每一个灯段对应独立的透光窗口，红色、

　　黄色、绿色三种灯珠按照从上到下的顺序排布，符合工业场景中红黄绿三色的通用语义逻辑，红色对应告警、停止、超限状态，黄色对应预警、待机、过渡状态，绿色对应正常、运行、达标状态，操作人员不需要额外识别标识，仅凭颜色就能快速判断对应状态。在设计这款结构的时候，首先要考虑的是灯珠的排布间距，每一段灯条的高度要保证在常规的操作视距下，能够清晰区分不同灯段的点亮边界，不会因为间距过小导致视觉上的灯段融合，同时灯珠与正面透光面板的距离要经过计算，既保证光线能够均匀铺满整个透光窗口，不会出现灯珠直射的亮斑，也不会因为距离过远导致光线亮度衰减过多，影响强光环境下的可视性。安装边界方面，这款条形显示模组的背部预留了标准的卡扣安装位与接线引脚让位空间，

　　整体的外形宽度适配工业面板常见的开孔尺寸，不需要额外定制开孔就能直接嵌入标准的设备面板安装槽，外壳的上下端面做了平齐处理，多组模组并排安装的时候可以实现无缝拼接，组成更长的条形显示阵列，适配不同宽度的面板安装需求。结构的边角做了小尺寸的倒角处理，既避免安装过程中尖锐边角划伤操作人员，也能减少外壳注塑成型过程中的应力集中问题，提升外壳的结构强度。内部的PCB固定位设计了定位柱与卡扣，不需要螺丝就能实现PCB的快速装配，提升生产组装的效率，同时定位柱的公差配合经过优化，能够保证每一颗灯珠都刚好对准正面的透光窗口中心，不会出现灯位偏移导致的光线偏斜问题。接线端的让位空间做了防呆结构设计，插接端子的时候不会出现反接的问题，

　　同时预留了足够的走线空间，不会因为线材挤压导致灯板移位。在实际的设备选型过程中，这类条形LED显示模组常被用在机床操作面板的状态指示区，用来显示主轴的负载区间、加工进度的占比，也会用在配电柜体的面板上，显示三相电的相位状态、负载率区间，在仓储物流的分拣设备上，也能用来指示料箱的库存状态、分拣道口的占用情况，相比数码管或者点阵显示屏，这类分段式的条形LED显示结构可靠性更高，抗振动、抗干扰能力更强，适合在工业现场的复杂环境下长期稳定运行，不需要复杂的驱动电路，只需要对应灯段的电平信号就能实现点亮控制，后期维护更换也非常便捷，不需要拆解整个面板，只需要从正面就能完成模组的拆卸替换。设计过程中还要考虑不同使用环境的适配性，外壳选用的阻燃ABS材质能够满足工业设备的防火要求，透光面板选用的半透明PC材质，具备一定的抗刮擦性能，长期使用不会因为面板磨损导致光线散射，影响显示效果。灯段之间的遮光隔条采用与外壳一体注塑的结构，不需要额外粘贴遮光泡棉，减少装配工序的同时，也避免了长期使用后泡棉老化脱落导致的串光问题。
