V型六缸内燃动力总成结构设计

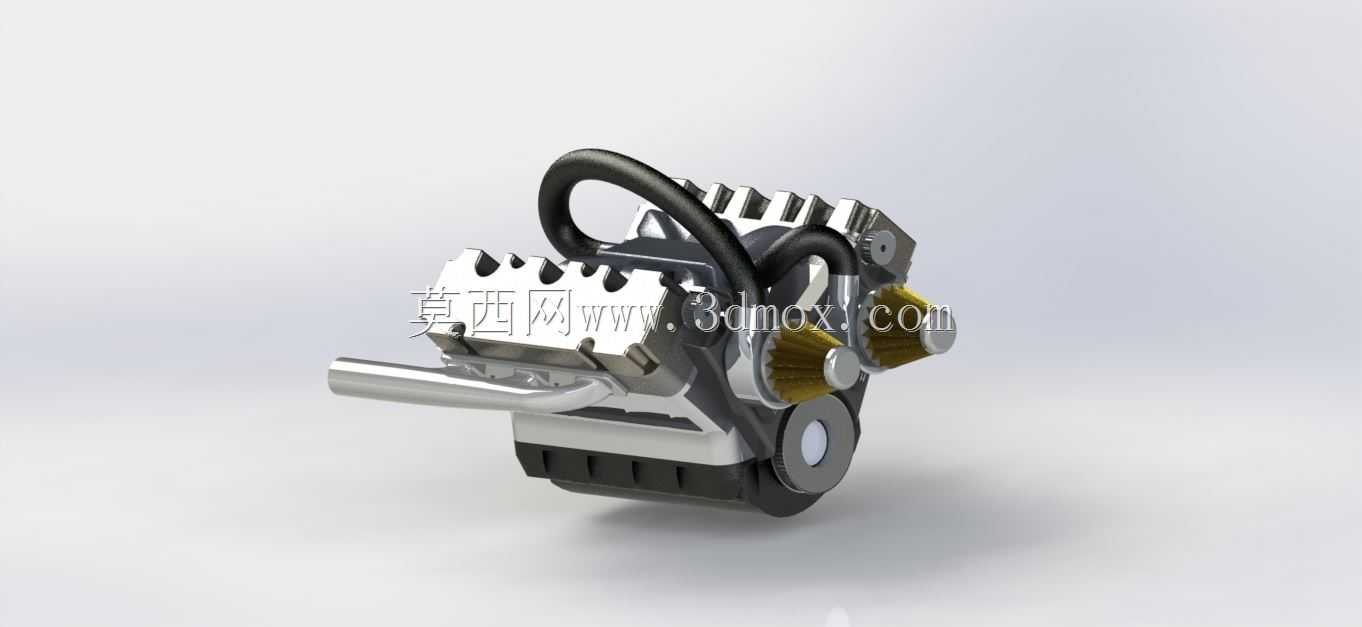

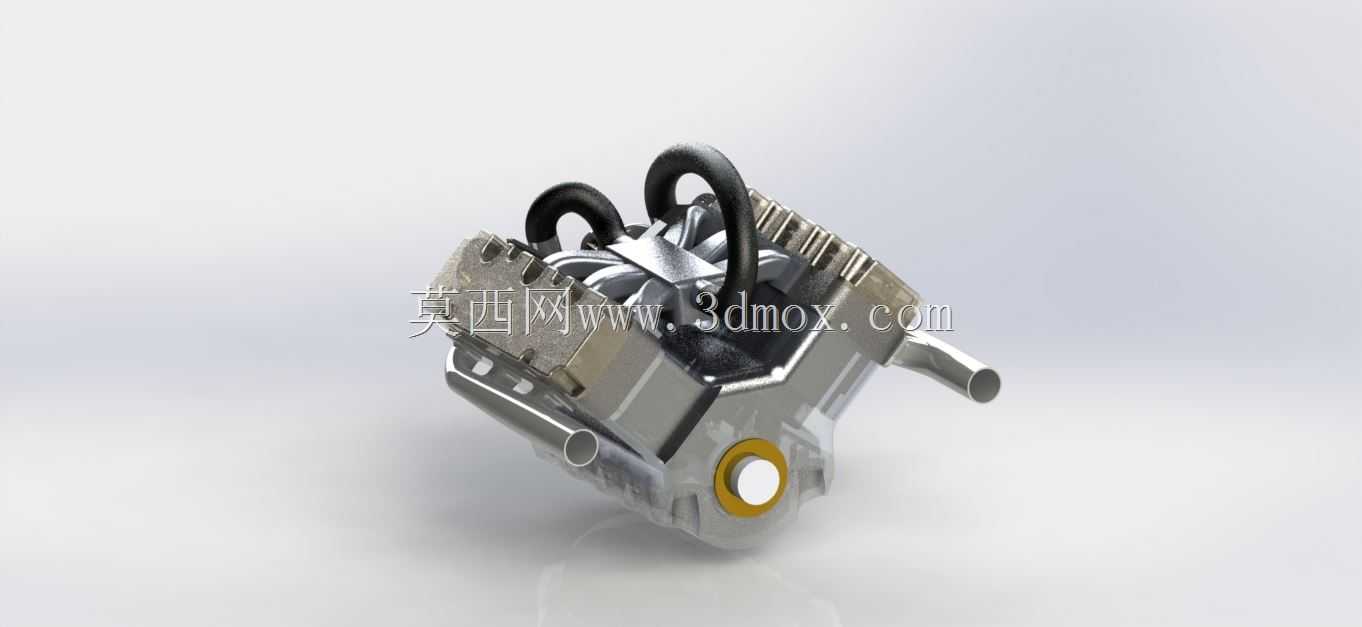

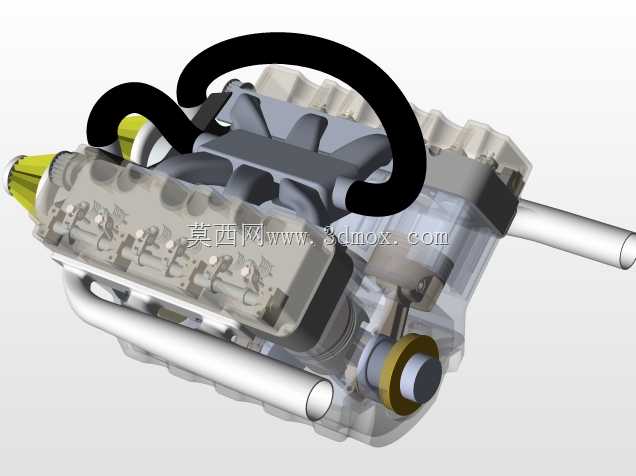

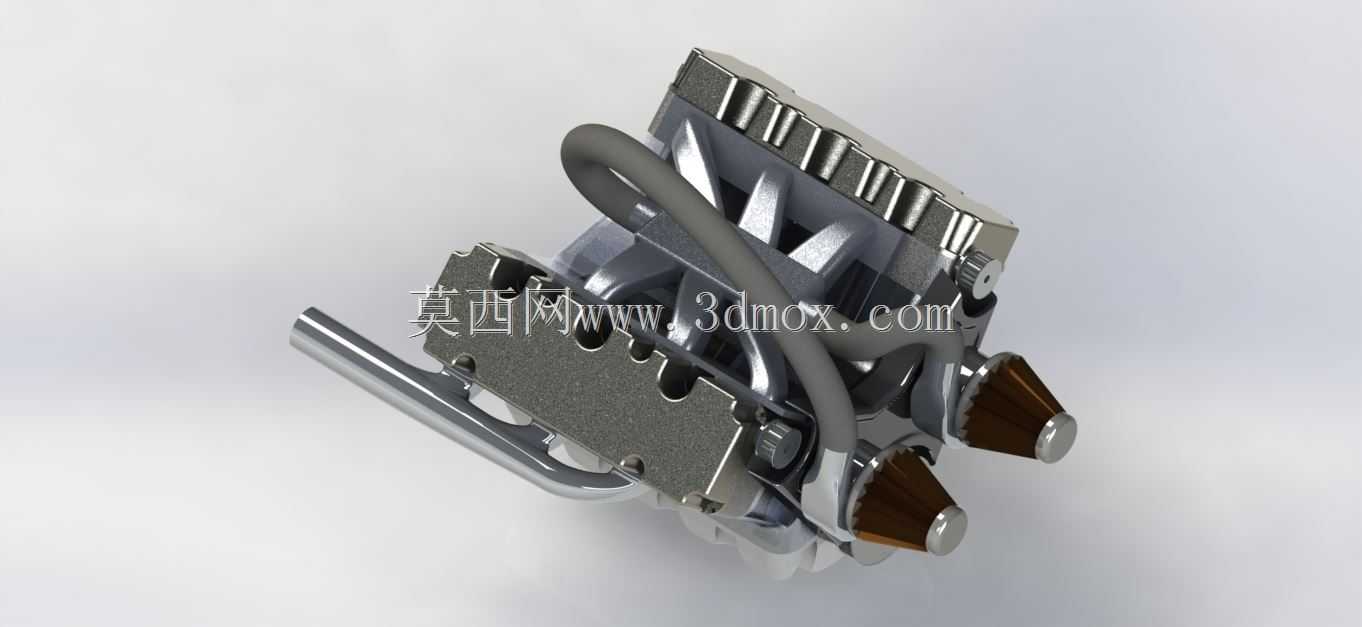

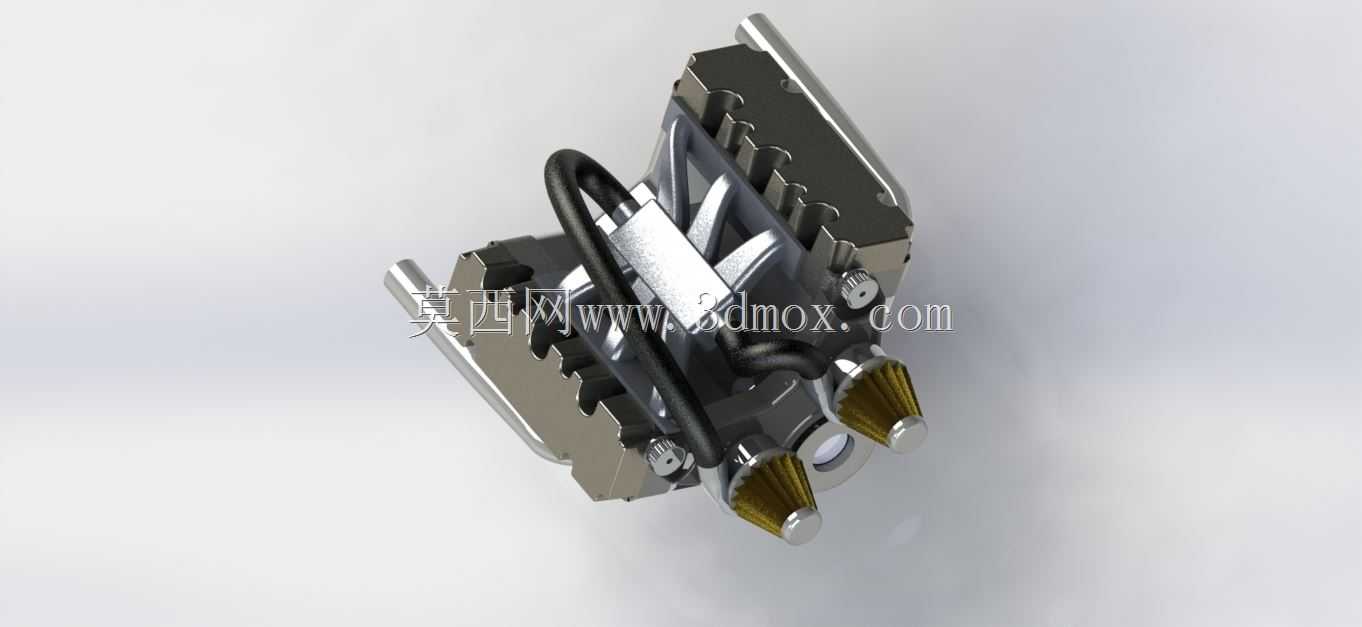

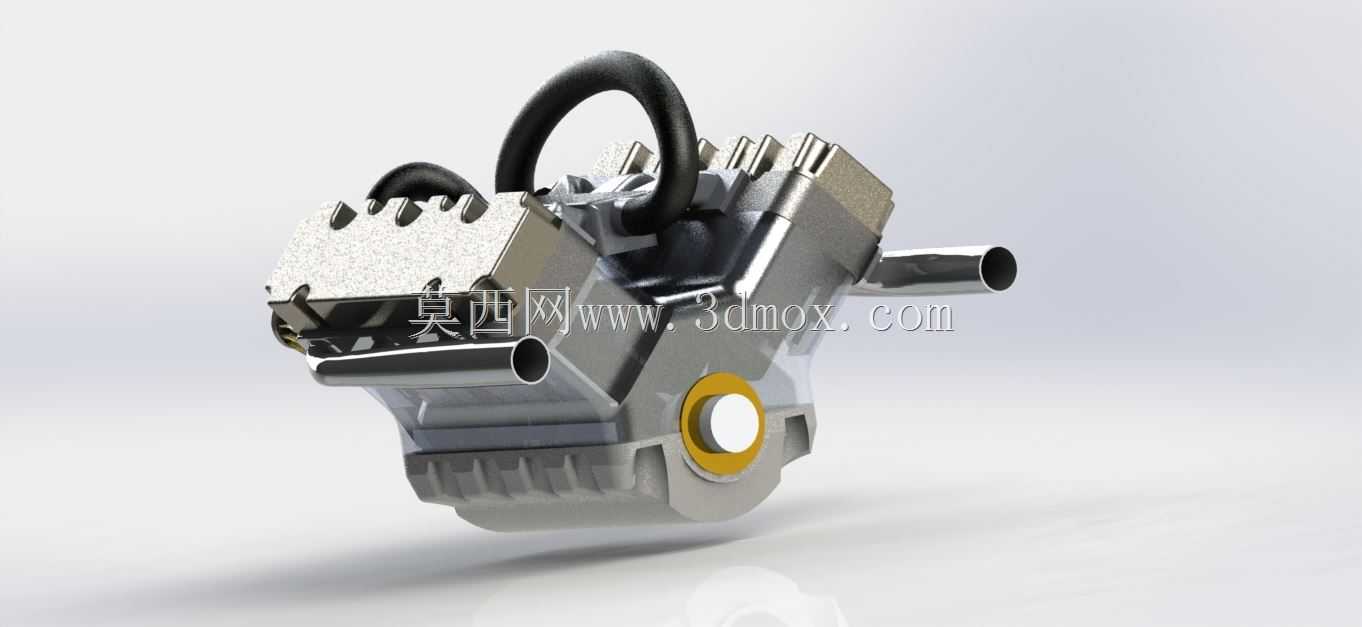

　　这款V型六缸动力装置的结构设计，核心围绕高功率密度输出场景的适配需求展开，在乘用车、轻型商用车、小型工程作业机械的动力配套场景中，这类V型布局的动力单元始终占据着不可替代的位置。区别于直列排布的气缸结构，V6布局将六个气缸分为两列呈夹角排布，能够在有限的机舱纵向空间内压缩整机长度，同时抵消直列六缸结构过长带来的曲轴震颤问题，让整机运转平顺性得到本质提升。从实际工程落地的角度看，这类动力单元的设计首先要明确安装边界约束，通常整机的横向宽度会随气缸夹角变化，常规量产机型的夹角多设置在60度到90度区间，60度夹角的机型横向尺寸更紧凑，适配横置前驱车型的机舱布局，90度夹角的机型则更侧重运转平衡表现，多用于纵置后驱的性能取向车型。

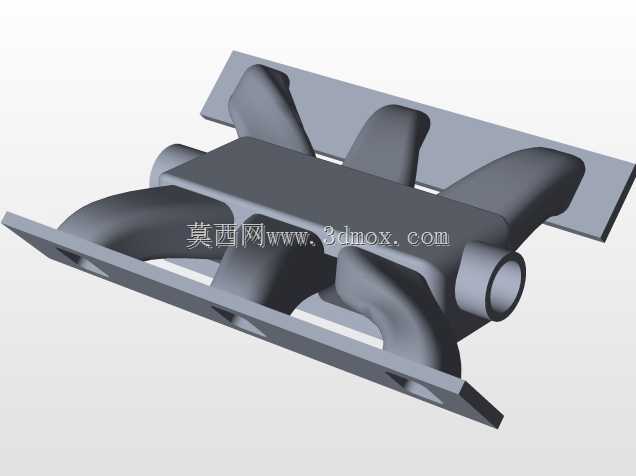

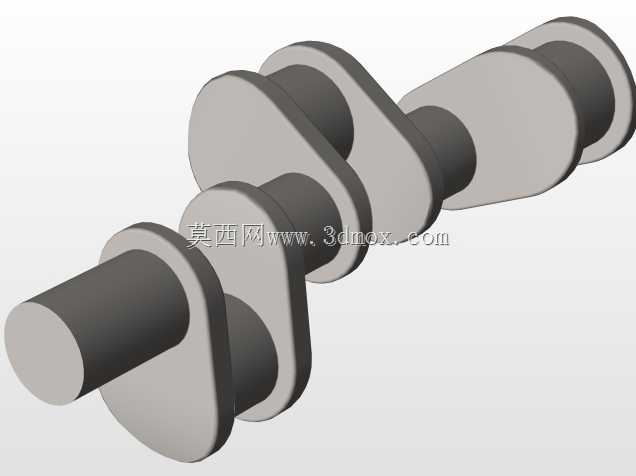

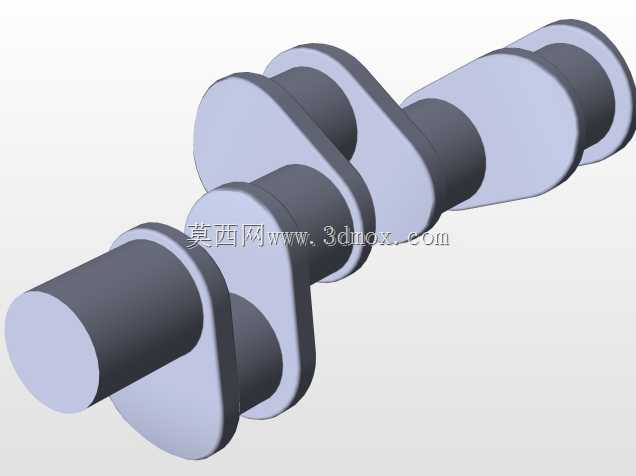

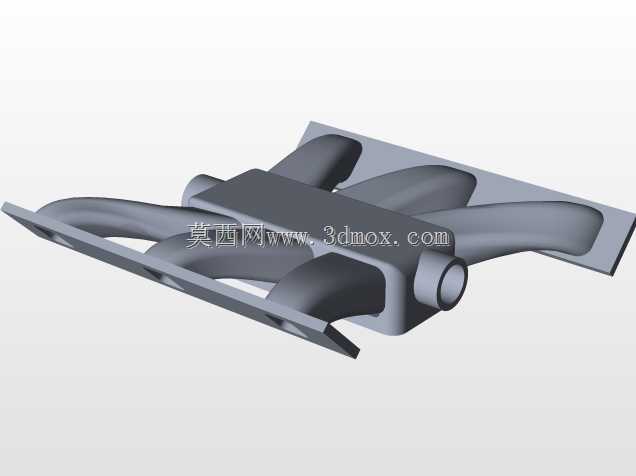

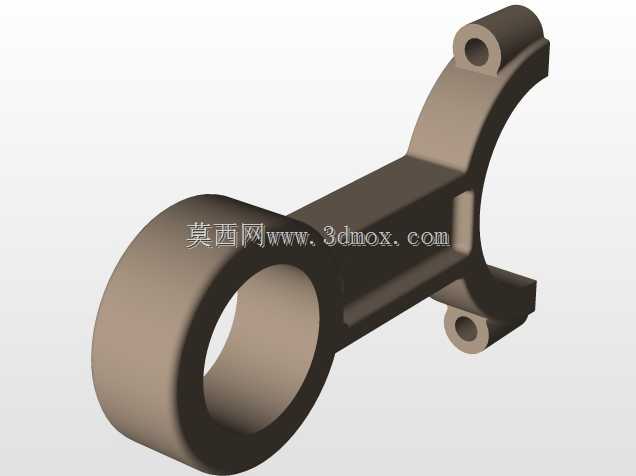

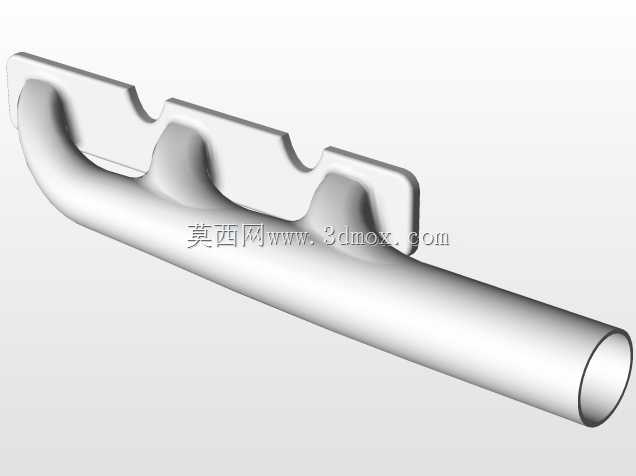

　　在结构细节设计上，两列气缸的进排气路径采用对称式布局，进气侧预留的节气门、进气歧管安装位，需要匹配整车进气系统的管路走向，避免与机舱内的冷却管路、线束支架产生干涉；排气侧的排气歧管接口则要考虑三元催化器的安装空间，同时预留足够的散热间隙，避免高温排气对周边橡胶管路、塑料部件产生热辐射损伤。曲轴作为核心传动部件，其主轴颈与连杆轴颈的相位设计直接决定了整机的点火顺序，常规V6机型多采用1-6-5-4-3-2的点火间隔，能够让每个做功行程的动力输出衔接更顺畅，减少曲轴端的输出波动，降低后续传动系统的减震负载。从功能特性来看，这款动力单元的外部附件布局充分考虑了售后维护的便利性，机油滤清器、机油加注口、

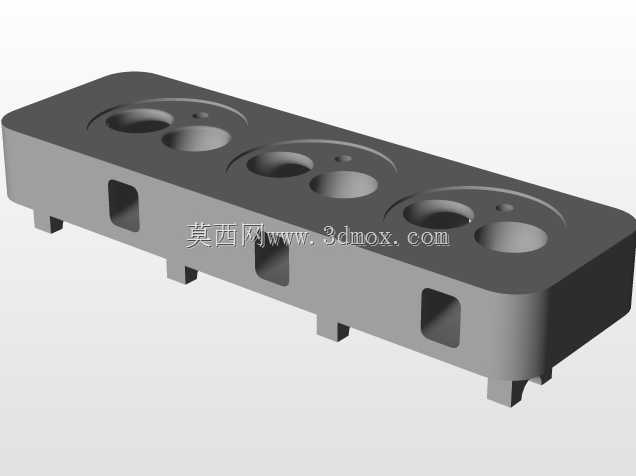

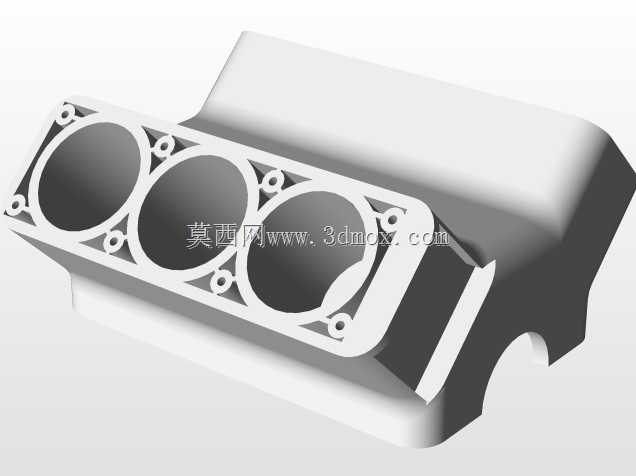

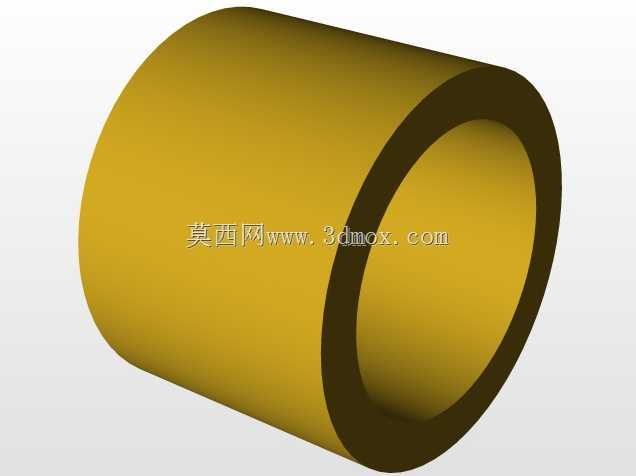

　　冷却液放水阀的位置都设置在整机外侧易操作区域，不需要拆解周边覆盖件即可完成常规保养作业；前端轮系的张紧轮、发电机、空调压缩机、水泵的排布采用共面设计，单根多楔带即可驱动所有附件，减少了传动环节的功率损耗，同时降低了皮带异响、打滑的故障概率。在设计思路层面，整机的缸体采用上下分体式结构，上缸体集成气缸套安装位，下缸体与加强筋结构的油底壳连接，能够大幅提升缸体整体刚性，承受高转速工况下的燃烧爆发压力；缸盖部分采用集成式排气歧管设计，能够在冷启动阶段快速提升排气温度，缩短三元催化器的起燃时间，同时减少排气歧管的外露部件，进一步压缩整机的外部轮廓尺寸。安装边界的设计上，整机的悬置安装点共设置三处，分别位于缸体前端两侧与变速箱连接端的下部，

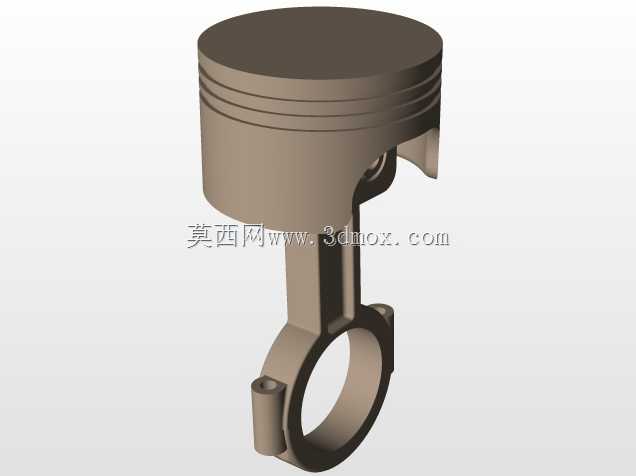

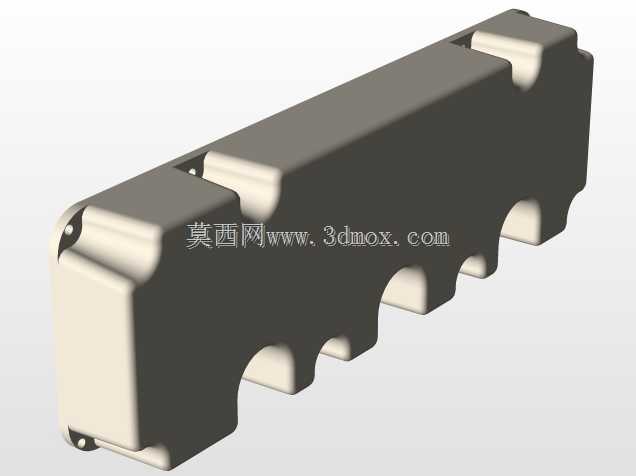

　　三个安装点形成稳定的三角支撑结构，能够有效过滤整机运转产生的振动向车架传递，悬置安装孔的位置公差控制在±0.1mm范围内，保证与整车悬置支架的装配精度，避免出现装配应力导致的悬置橡胶过早老化。另外，整机的上部预留了点火线圈、高压油轨的安装空间，气门室盖采用集成式油气分离结构，能够将曲轴箱窜气中的机油颗粒分离回流，减少机油消耗，同时避免油气进入进气系统产生积碳。在实际配套选型中，这类V6动力单元的输出扭矩区间能够覆盖300N·m到500N·m，功率覆盖200kW到350kW，既能够满足中高端乘用车的动力需求，也可作为小型游艇、固定式发电机组的动力源，不同应用场景下只需要调整外部附件的安装位置、油底壳的造型以及进排气系统的匹配，即可快速适配不同的安装空间要求，无需对核心的缸体、曲轴、连杆结构进行大幅改动，大幅降低了衍生型号的开发成本。从建模细节来看，所有的连接螺栓孔、密封槽、定位销孔的位置都严格按照装配逻辑设置，密封面的平面度要求、螺栓的拧紧力矩对应的孔深设计都符合内燃机设计的工程规范，不存在干涉、缺件的结构问题，可直接用于教学演示、结构方案评审、配套选型的参考依据。
